Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

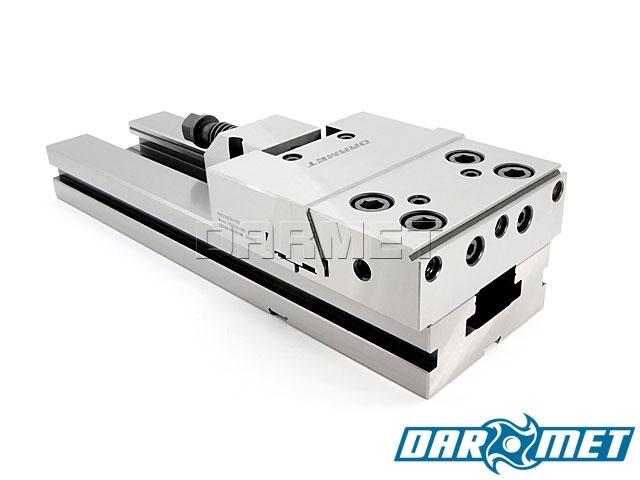

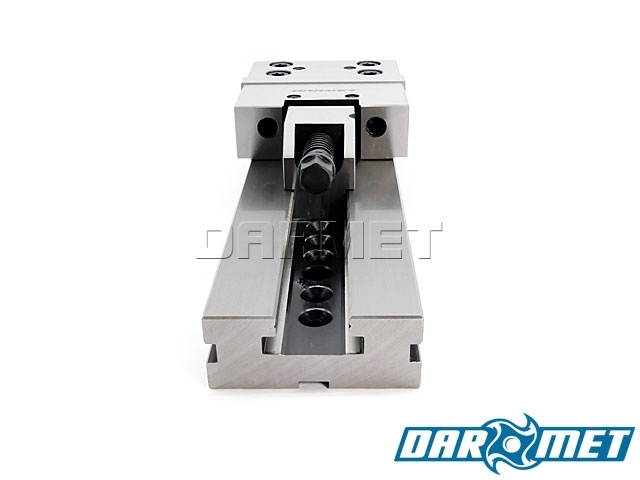

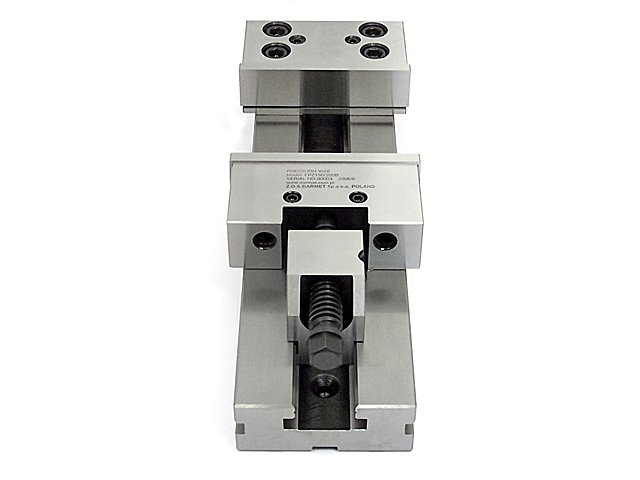

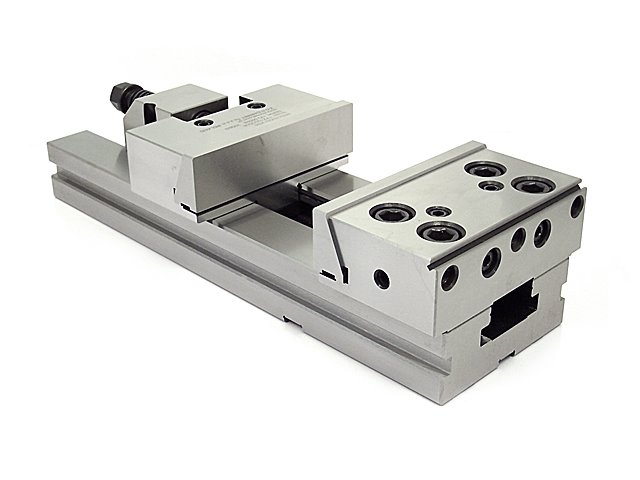

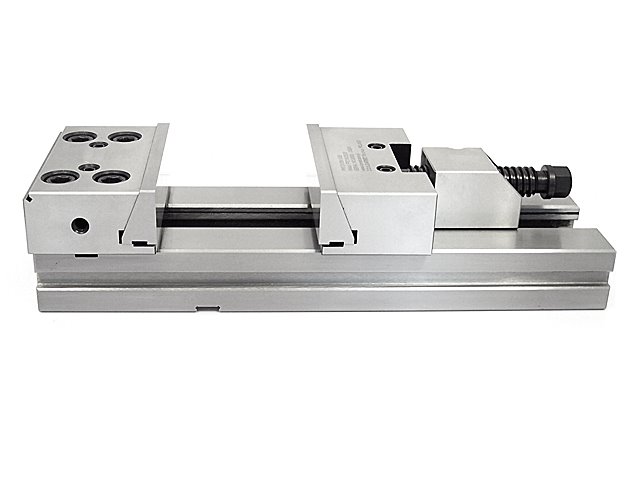

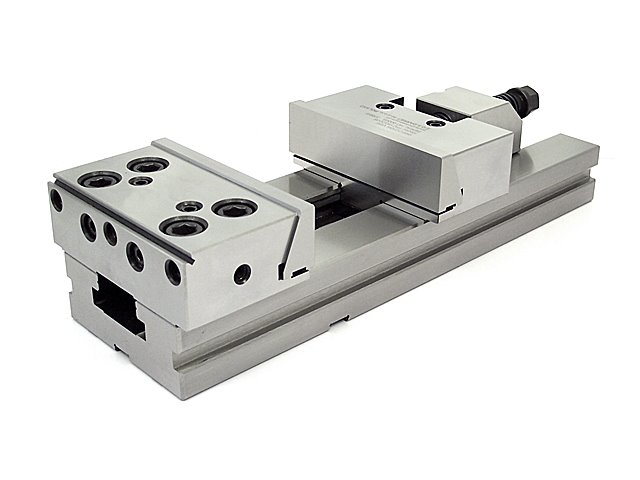

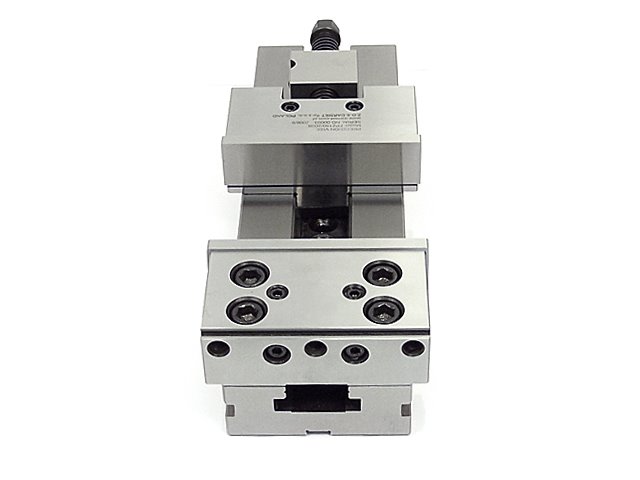

- Imad艂o precyzyjne stalowe FPZB stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obr贸bczych itp.
- W imadle mo偶na montowa膰 wymienne wk艂adki szcz臋kowe FPZ150.
- Wykonane z wysokojako艣ciowej stali stopowej
- Twardo艣膰 powierzchni roboczych 58 - 62 HRC.
- Odchy艂ka dopuszczalna na wysoko艣ci podstawy 卤 0,01 mm, co pozwala stosowa膰 kilka imade艂 razem
- Imad艂o maszynowe mo偶na zamontowa膰 na podstawie obrotowej POZ150P uzyskuj膮c obr贸t o 360掳.

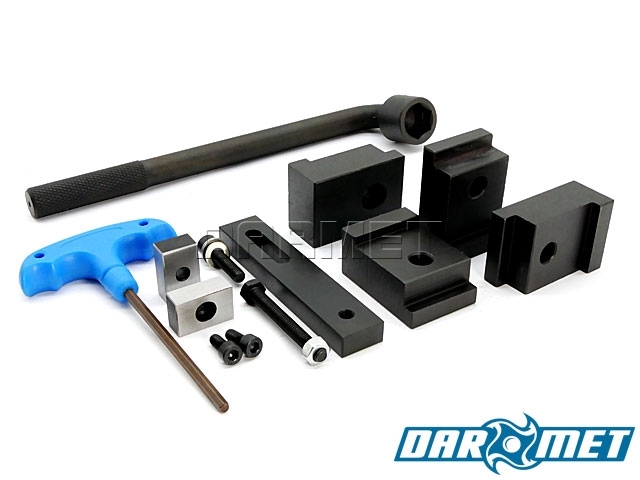

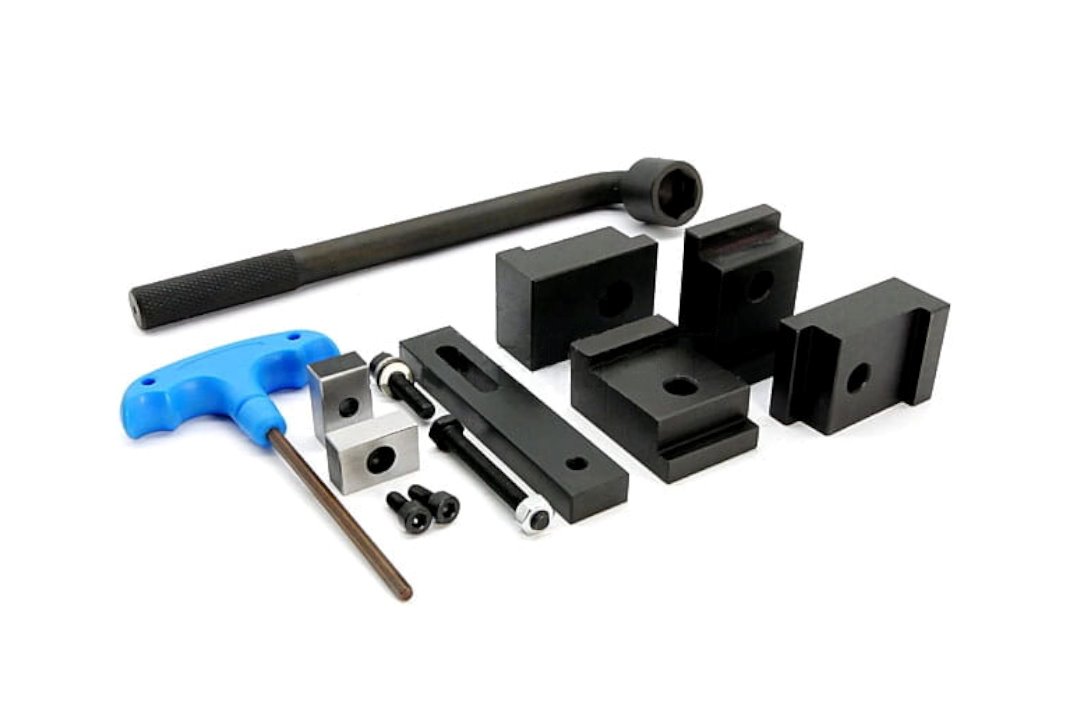

- W zestawie opr贸cz imad艂a znajduje si臋:
- klucz g艂贸wny,
- klucz imbusowy,
- wpusty ustalaj膮ce,
- 艂apy dociskowe,
- zderzak.
Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| S | 150 mm |
| amax | 200 mm |
| h | 50 mm |
| H1 | 50卤0,01 mm |
| H | 98 mm |
| A | 125 mm |
| L1 | 90 mm |
| L2 | 114 mm |
| L | 420 mm |
| d | 16 mm |
| Waga | 32 kg |

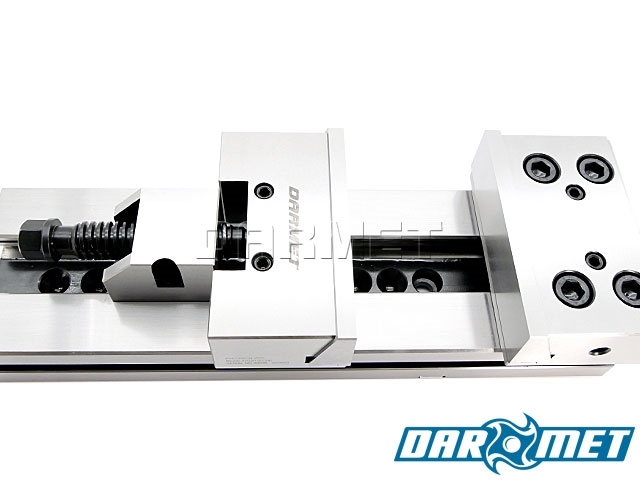

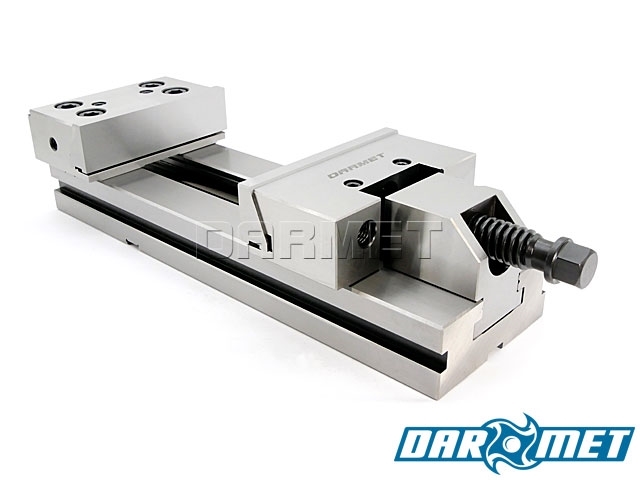

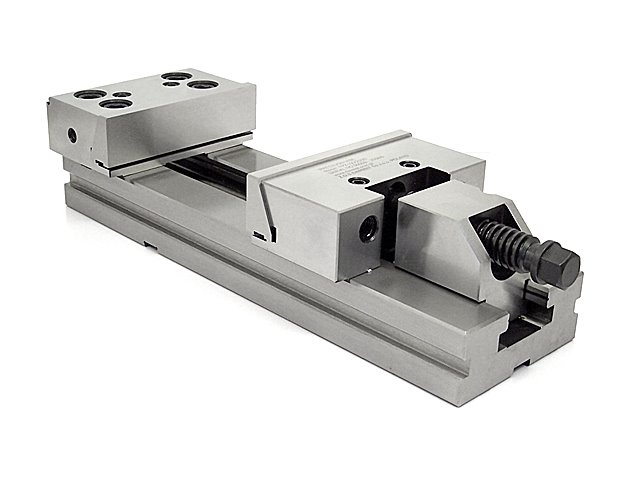

Obsada szcz臋ki ruchomej ze 艣rub膮 zaciskow膮 zapewnia szybki i prosty docisk detali.
P艂ywaj膮ce wk艂adki obsadzone w szcz臋kach imad艂a z luzem gwarantuj膮cym prawid艂owe mocowanie przedmiotu obrabianego.
Otwory ustalaj膮ce pozycj臋 kulki stalowej oraz obsady

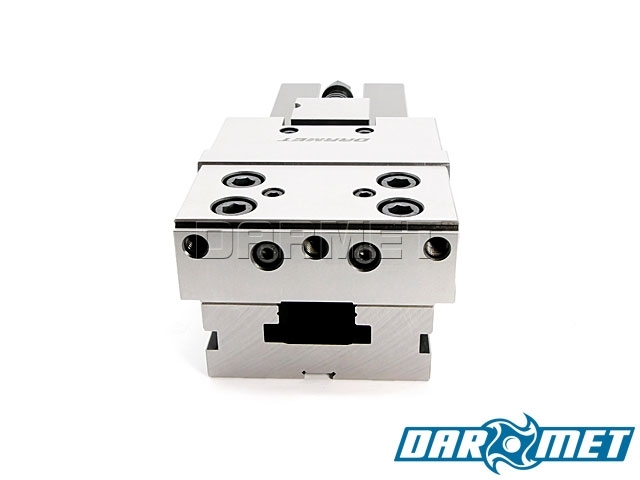

Mo偶liwo艣膰 obr贸cenia o 180掳 szcz臋ki sta艂ej ze stopniem 5 mm, dokr臋canej na 4 艣ruby imbusowe
