Opis produktu
Właściwości i zastosowanie:

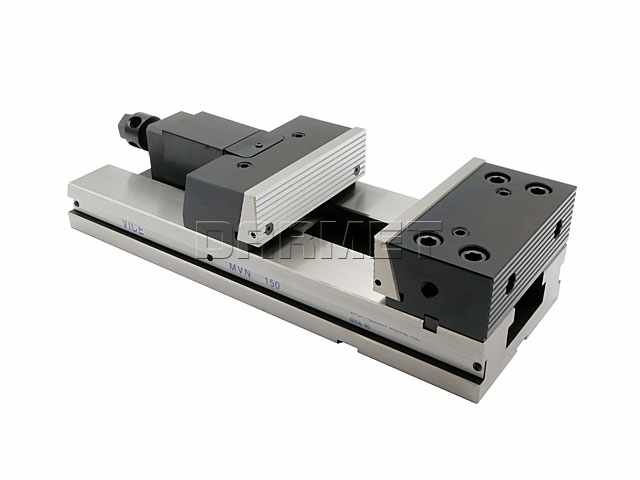

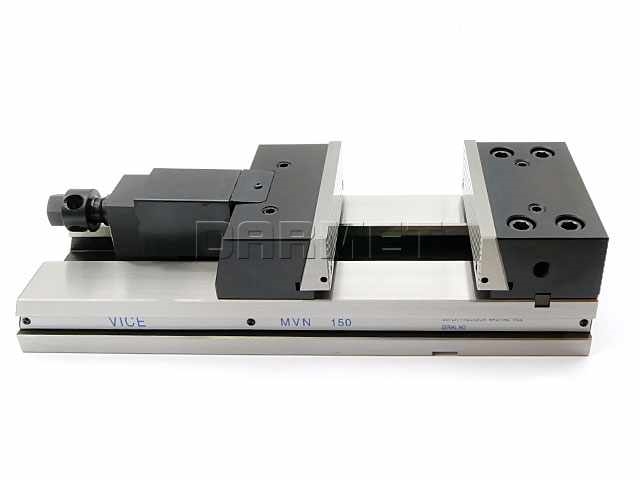

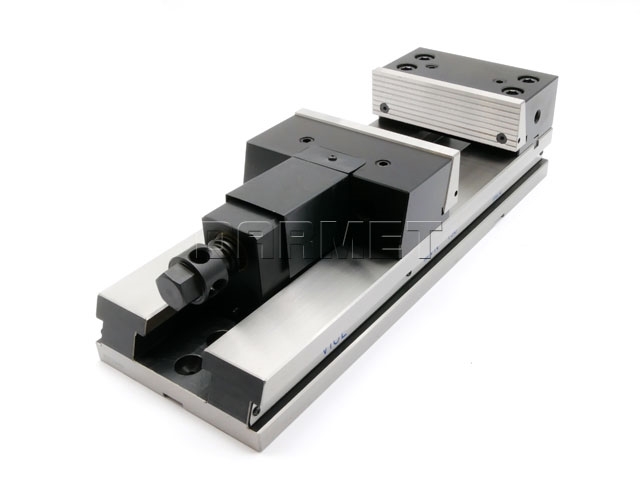

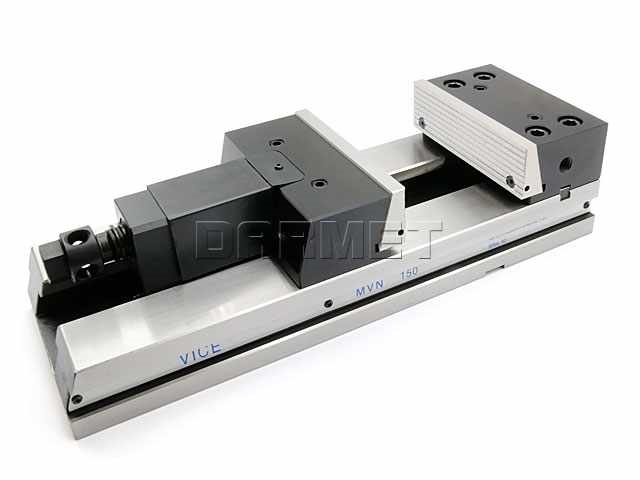

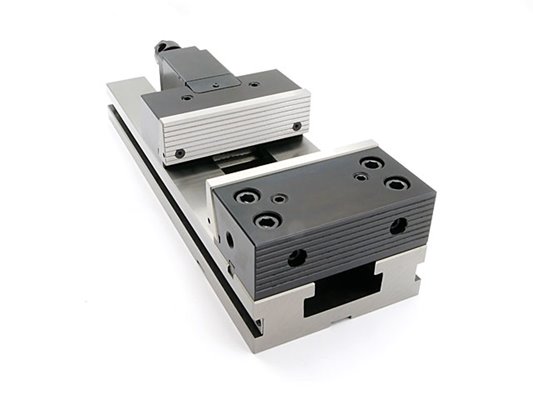

- Imadło precyzyjne stalowe MPZB stosowane jest do precyzyjnych prac na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obróbczych itp.
- Wykonane z wysokojakościowej stali stopowej.
- Przestawna (odwracalna) szczęka stała.
- Szczęka ruchoma szybko przestawna.
- W imadle zastosowano pochylaną obsadę.
- Możliwość stosowania wymiennych wkładek szczękowych
- Przy wymianie wkładek należy wykonać obróbkę mechaniczną ich powierzchni roboczych połączonych z imadłem w celu uzyskania podanych w dokumentacji technicznej parametrów dokładności

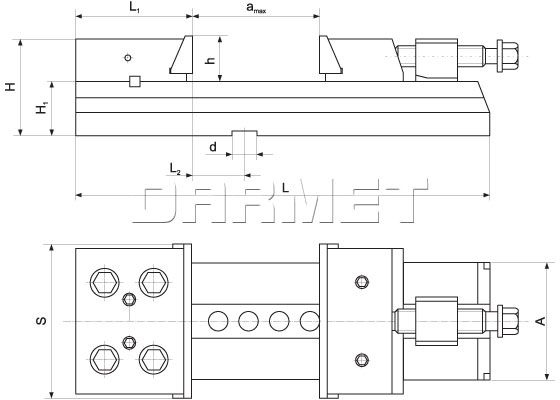

Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 149 mm |
| amax | 210 mm |
| h | 52 mm |
| H1 | 51 mm |
| H | 101 mm |
| A | 150 mm |
| L1 | 84 mm |
| L2 | 21 mm |
| L | 423 mm |
| d | 18 mm |
| Waga | 32,5 kg |
|
|
|
|
|

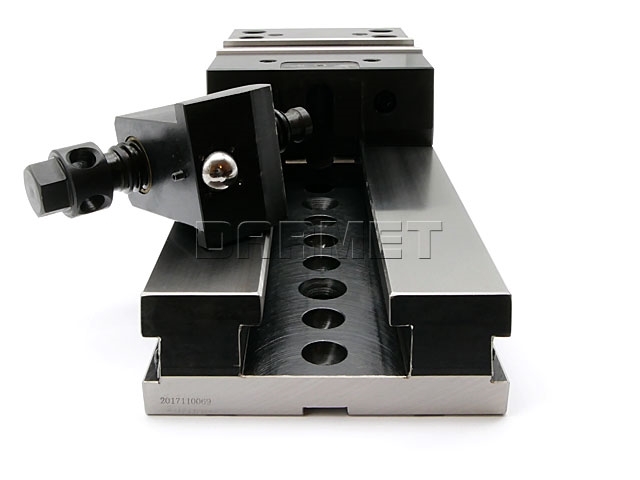

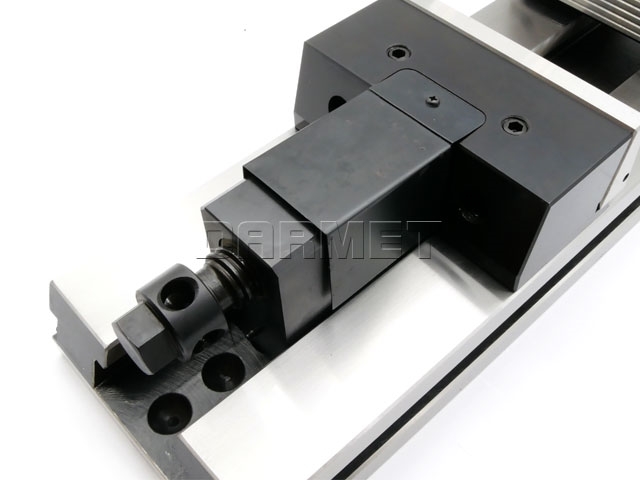

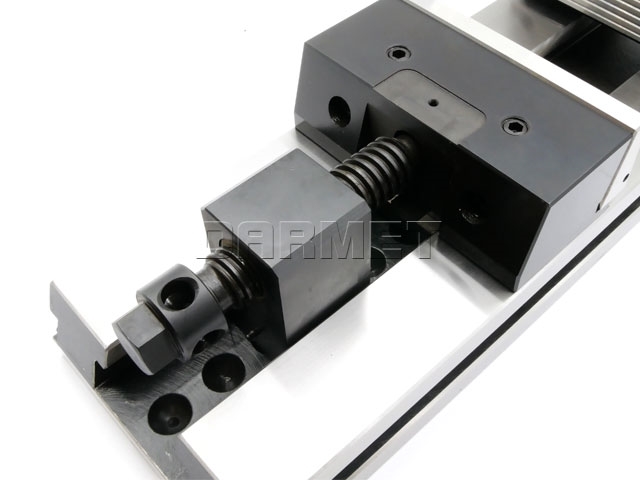

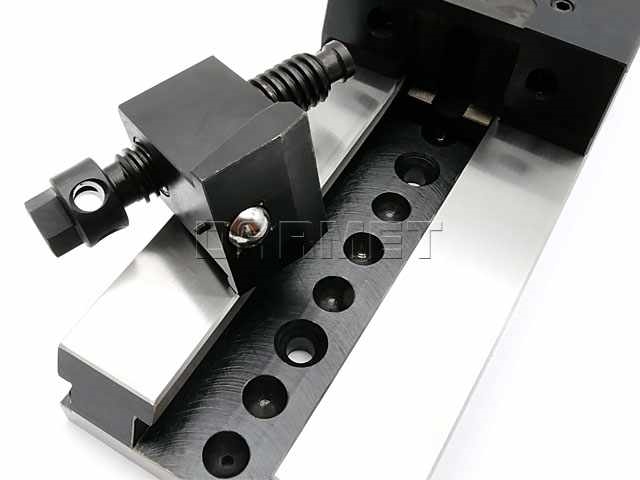

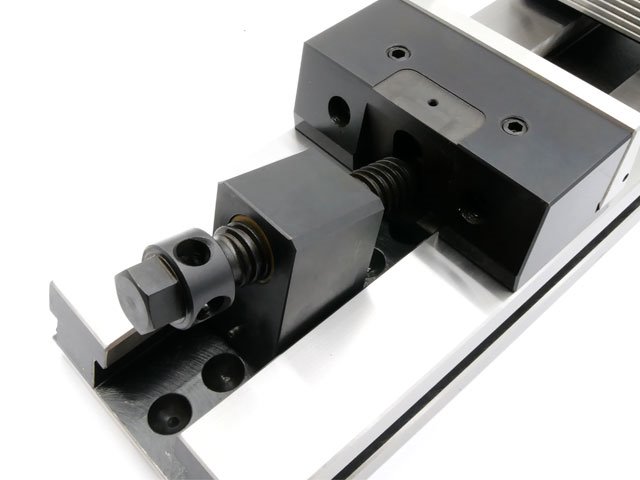

| Obsada szczęki ruchomej ze śrubą zaciskową zapewnia szybki i prosty docisk detali | Pływające wkładki obsadzone w szczękach imadła z luzem gwarantującym prawidłowe mocowanie przedmiotu obrabianego | Otwory ustalające pozycję kulki stalowej z obsady |

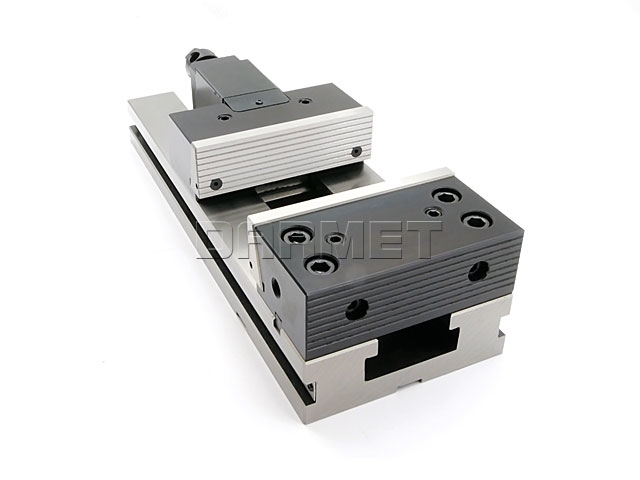

Możliwość obrócenia o 180° szczęki stałej dokręcanej na 4 śruby imbusowe |
