Opis produktu
Właściwości i zastosowanie:

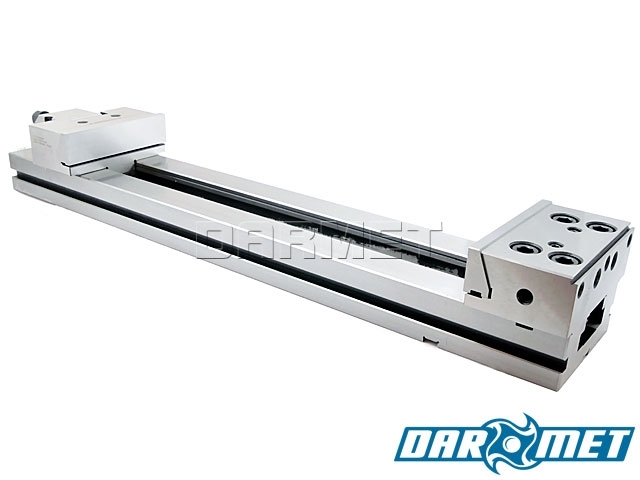

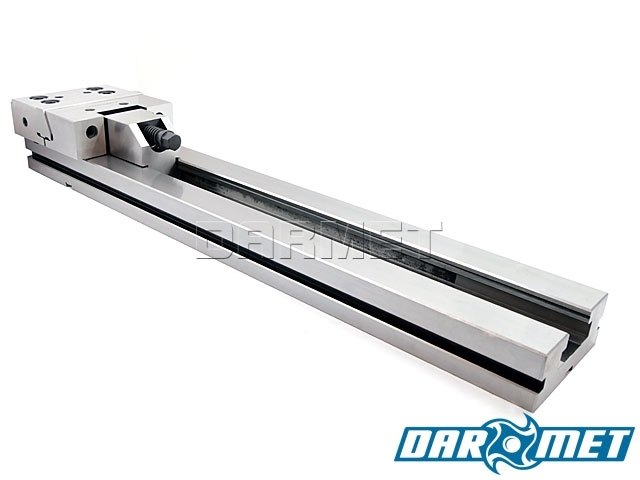

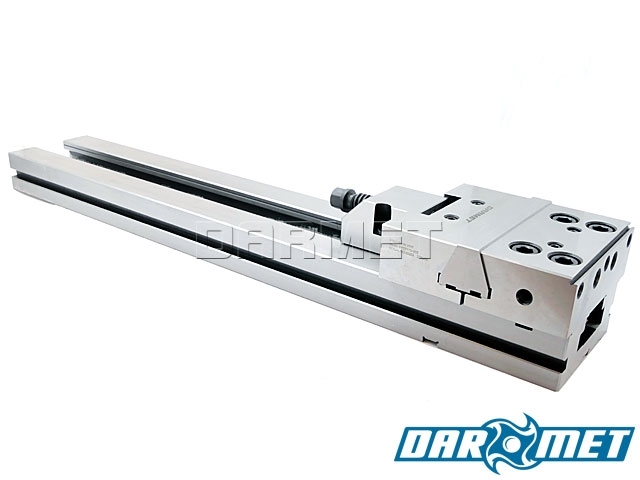

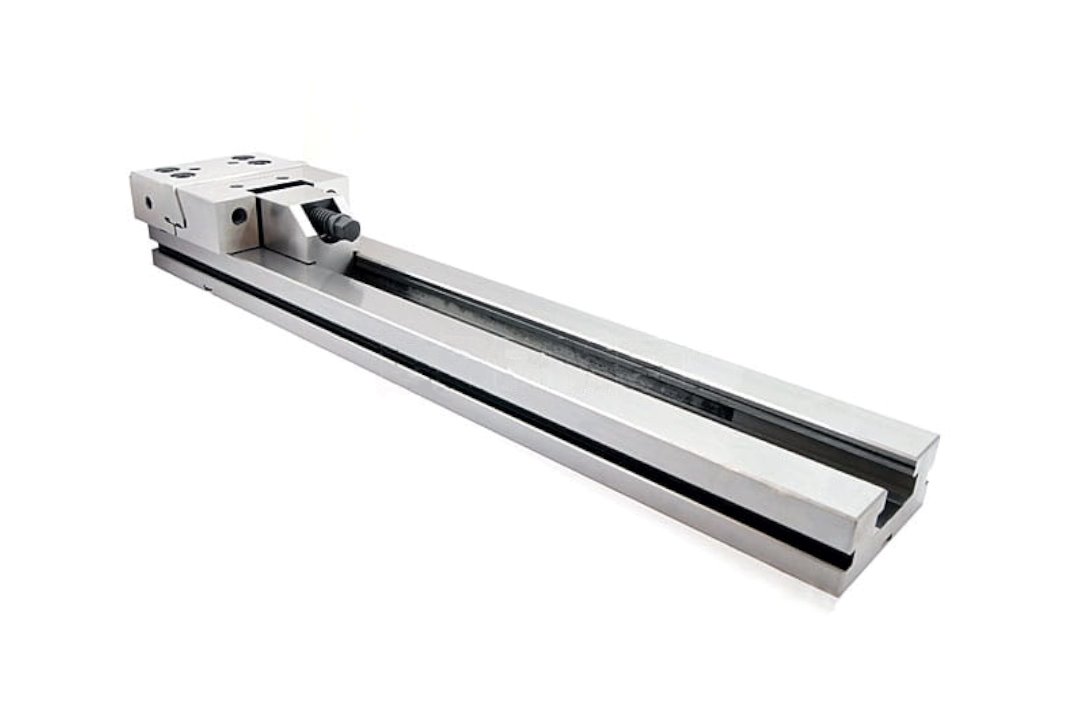

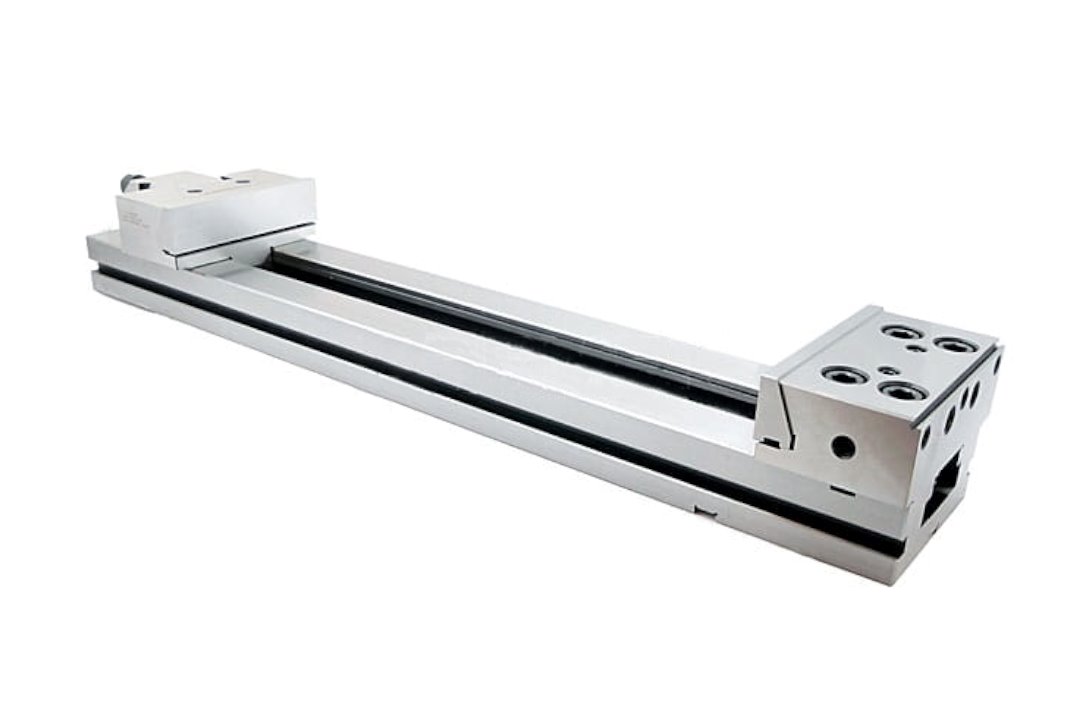

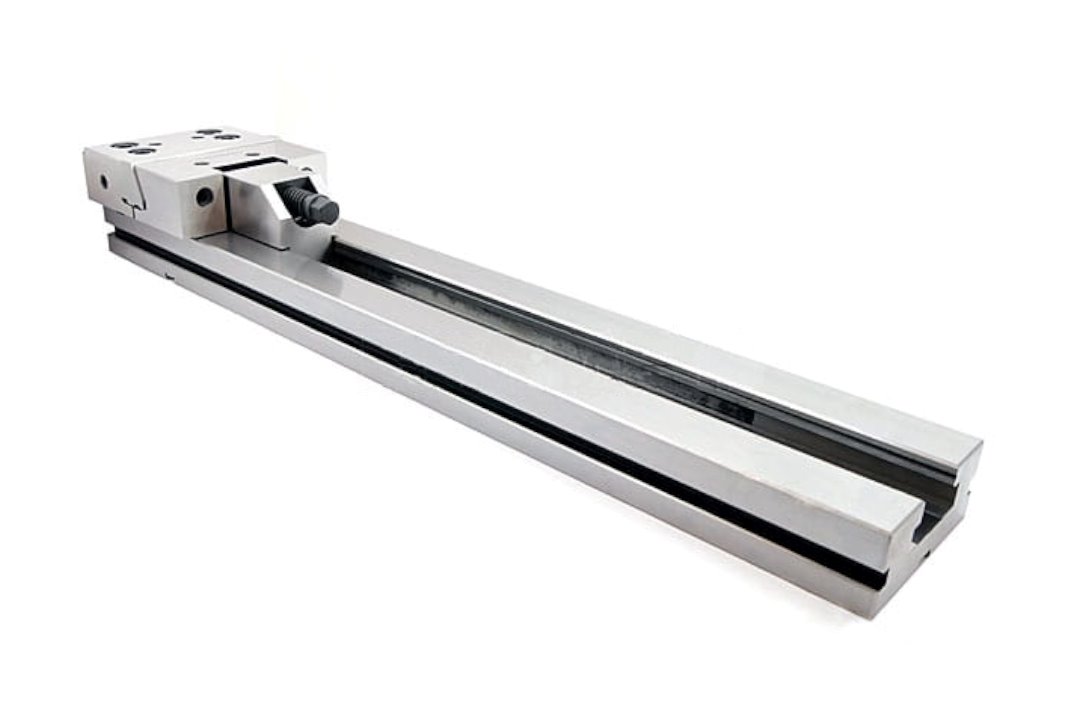

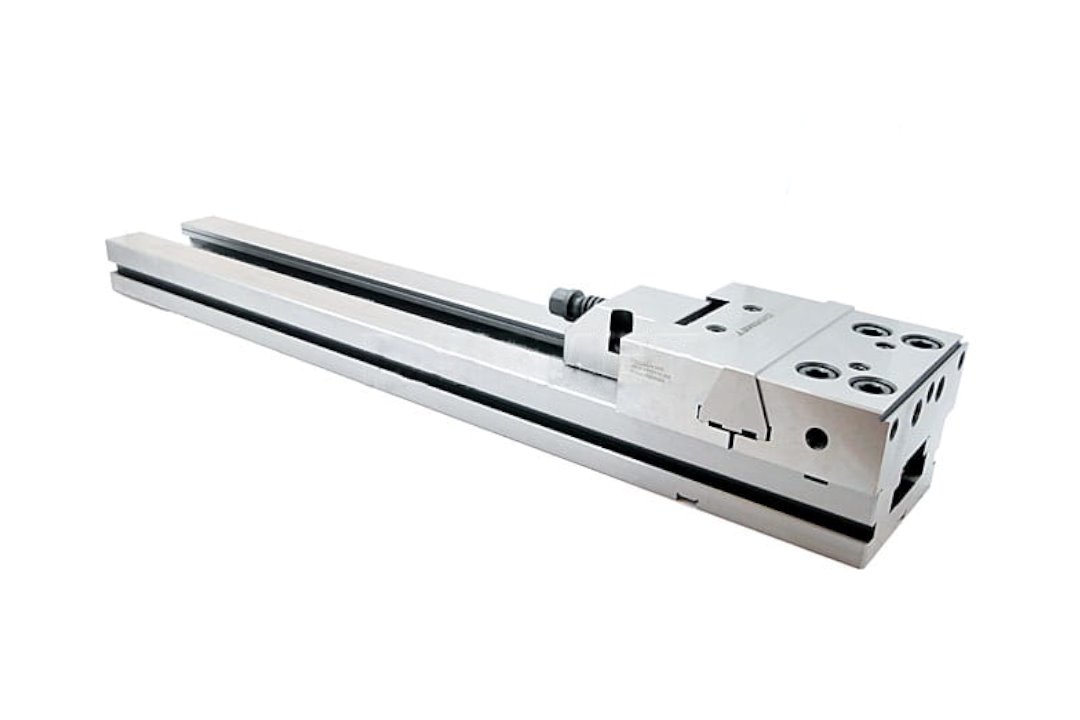

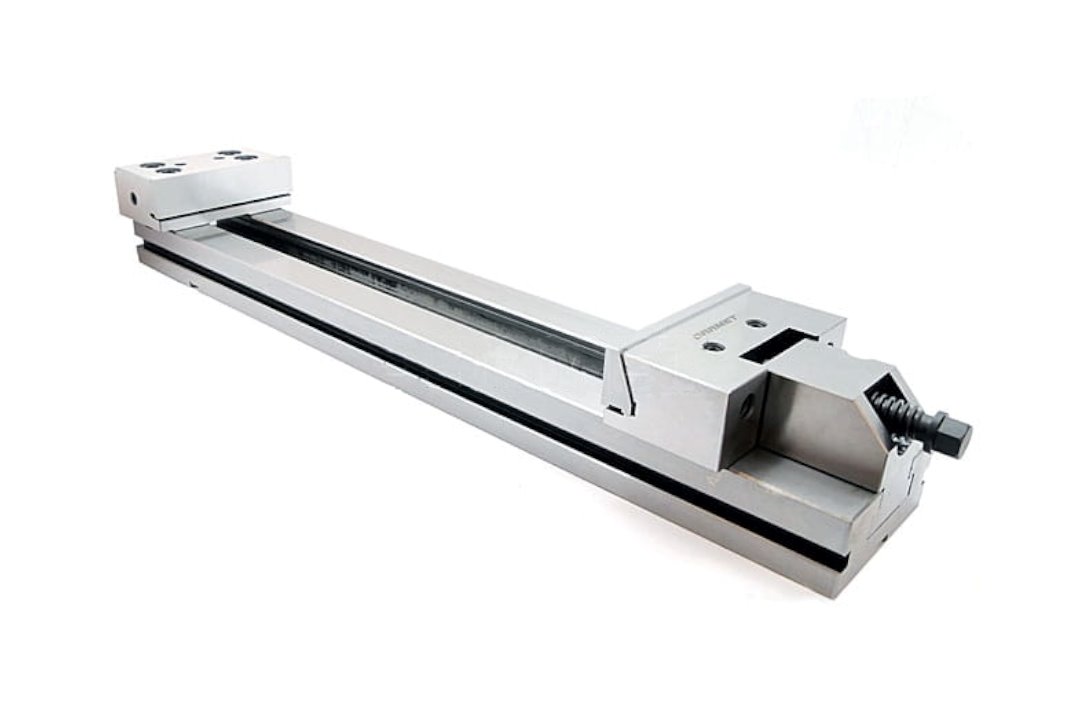

- Imadło precyzyjne stalowe FPZB stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obróbczych itp.

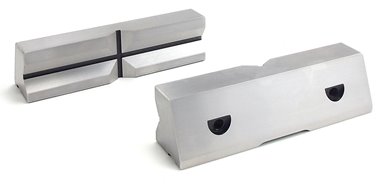

- W imadle można montować wymienne wkładki szczękowe FPZ175.
- Wykonane z wysokojakościowej stali stopowej
- Twardość powierzchni roboczych 58 - 62 HRC.
- Odchyłka dopuszczalna na wysokości podstawy ± 0,01 mm, co pozwala stosować kilka imadeł razem
- Imadło maszynowe można zamontować na podstawie obrotowej POZ175P uzyskując obrót o 360°.

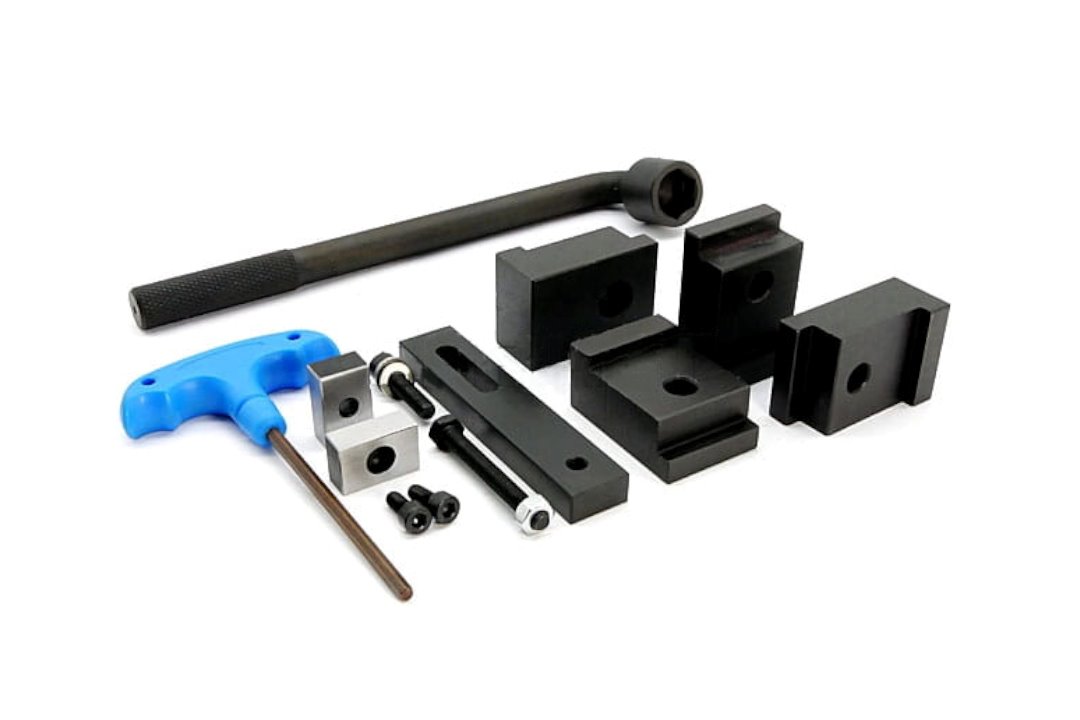

- W zestawie oprócz imadła znajduje się:
- klucz główny,
- klucz imbusowy,
- wpusty ustalające,
- łapy mocujące,
- zderzak.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 175 mm |
| amax | 600 mm |
| h | 60 mm |
| H1 | 58±0,01 mm |
| H | 117 mm |
| A | 145 mm |
| L1 | 98 mm |
| L2 | 121 mm |
| L | 855 mm |
| d | 16 mm |
| Waga | 67,0 kg |

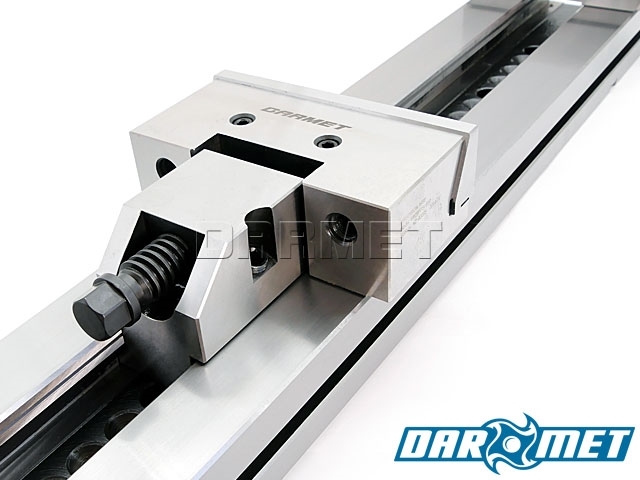

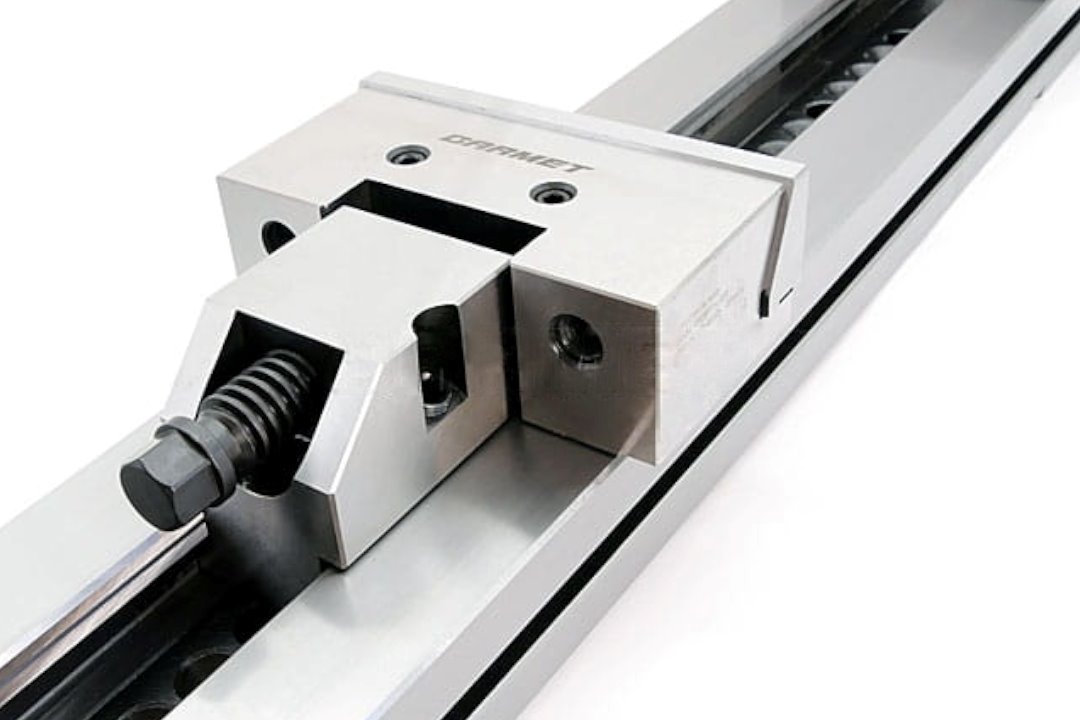

Obsada szczęki ruchomej ze śrubą zaciskową zapewnia szybki i prosty docisk detali.
Pływające wkładki obsadzone w szczękach imadła z luzem gwarantującym prawidłowe mocowanie przedmiotu obrabianego.
Otwory ustalające pozycję kulki stalowej oraz obsady
Możliwość obrócenia o 180° szczęki stałej ze stopniem 5 mm, dokręcanej na 4 śruby imbusowe
Parametry dokładności:
