Opis produktu
Właściwości i zastosowanie:

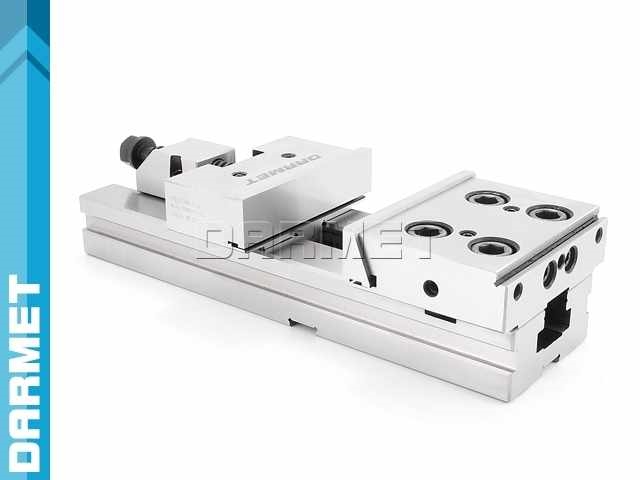

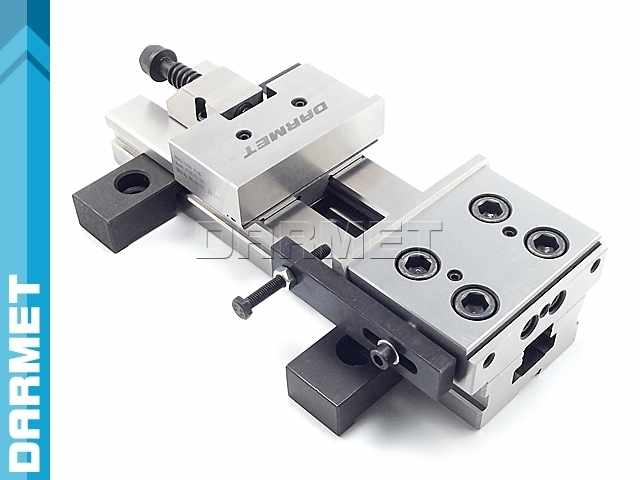

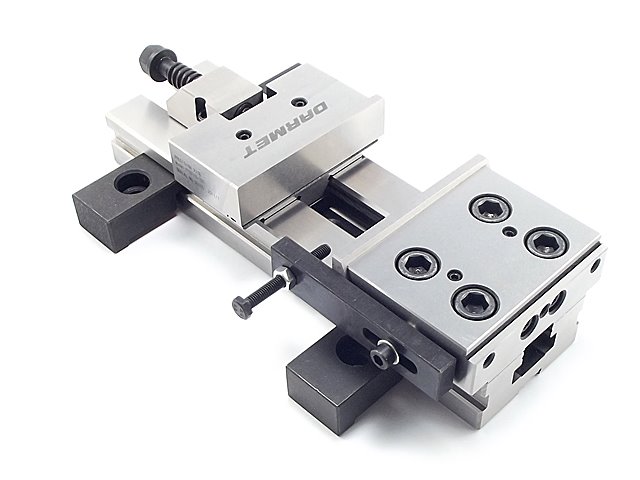

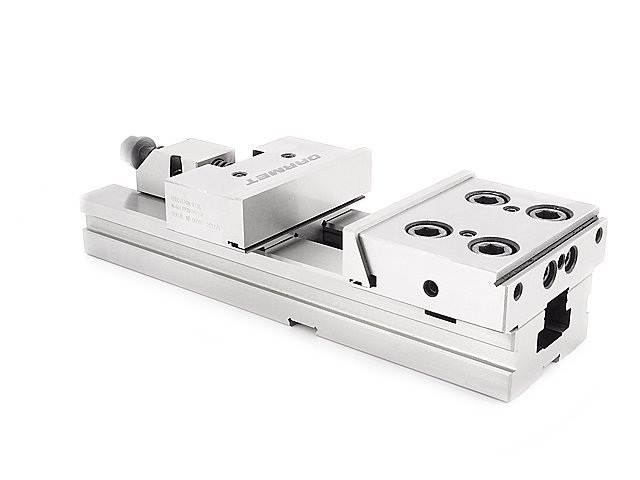

- Imadło precyzyjne stalowe FPZB stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obróbczych itp.
- Wykonane z wysokojakościowej stali stopowej.
- Twardość powierzchni roboczych 58 - 62 HRC.
- Odchyłka dopuszczalna na wysokości podstawy ± 0,01 mm, co pozwala stosować kilka imadeł razem.

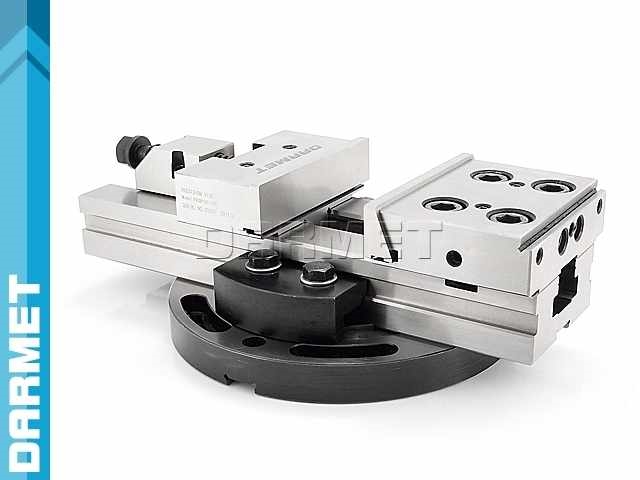

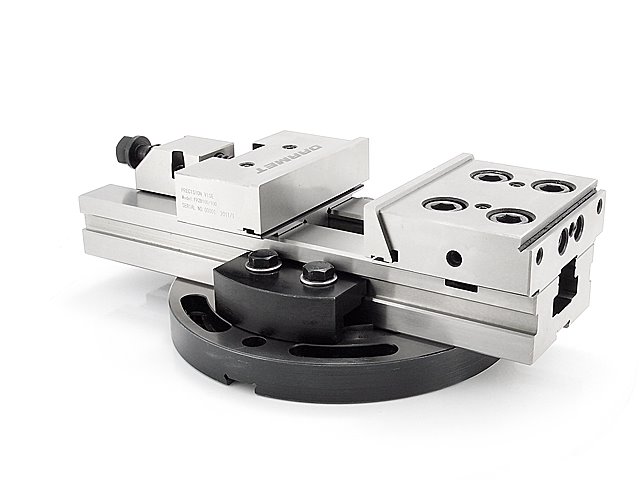

- Imadło maszynowe można zamontować na podstawie obrotowej uzyskując obrót o 360°.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 200 mm |
| amax | 300 mm |
| h | 65 mm |
| H1 | 70±0,01 mm |
| H | 133 mm |
| A | 170 mm |
| L1 | 112 mm |
| L2 | 137,5 mm |
| L | 595 mm |
| d | 16 mm |
| Waga | 64 kg |
Obsada szczęki ruchomej ze śrubą zaciskową zapewnia szybki i prosty docisk detali.
Pływające wkładki obsadzone w szczękach imadła z luzem gwarantującym prawidłowe mocowanie przedmiotu obrabianego.
Otwory ustalające pozycję kulki stalowej oraz obsady.
Możliwość obrócenia o 180° szczęki stałej ze stopniem 5 mm, dokręcanej na 4 śruby imbusowe.
Parametry dokładności:
