Opis produktu
Właściwości i zastosowanie:

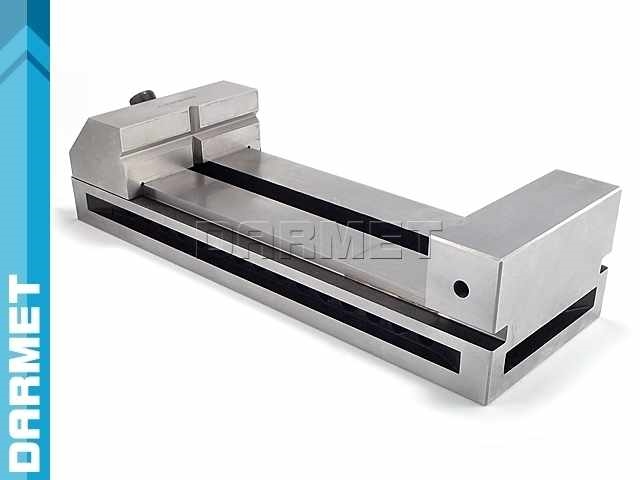

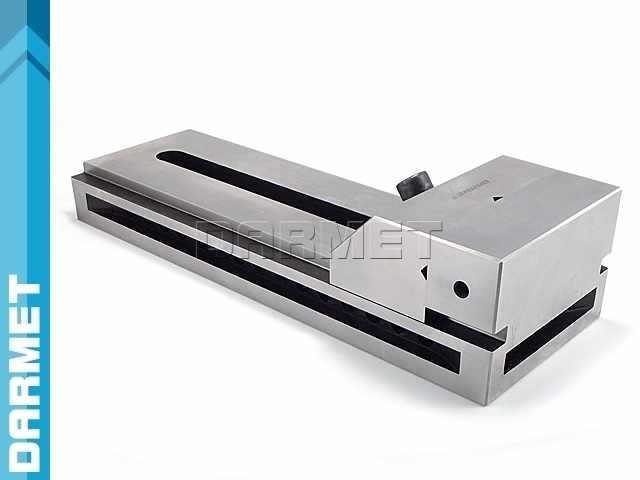

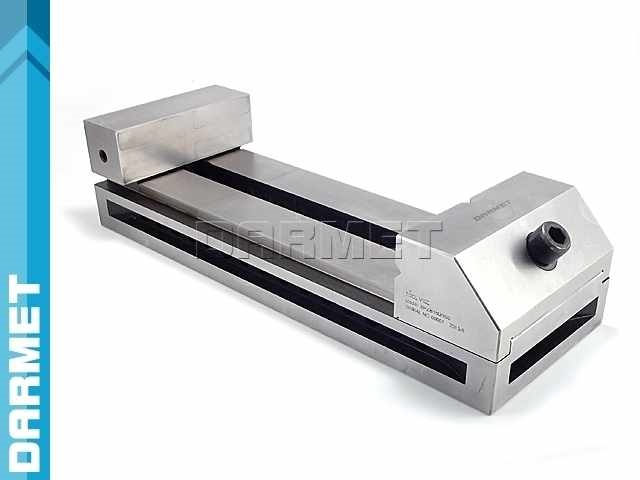

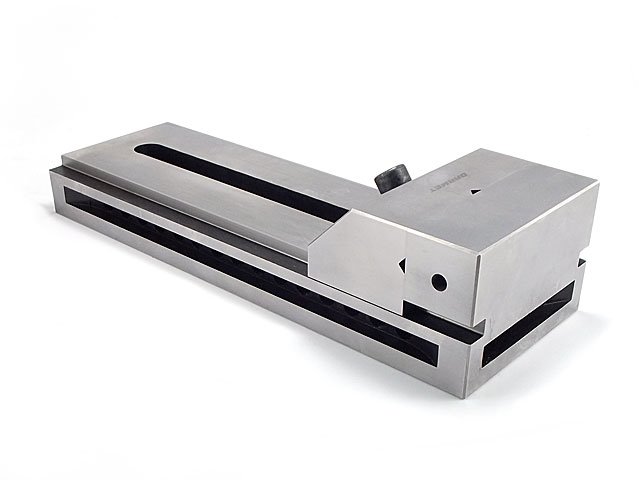

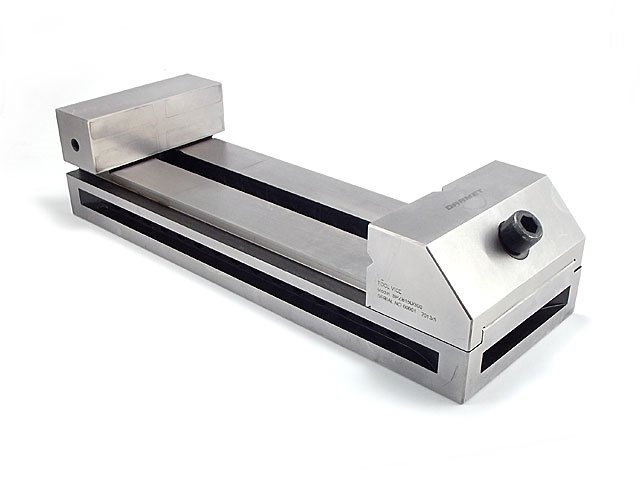

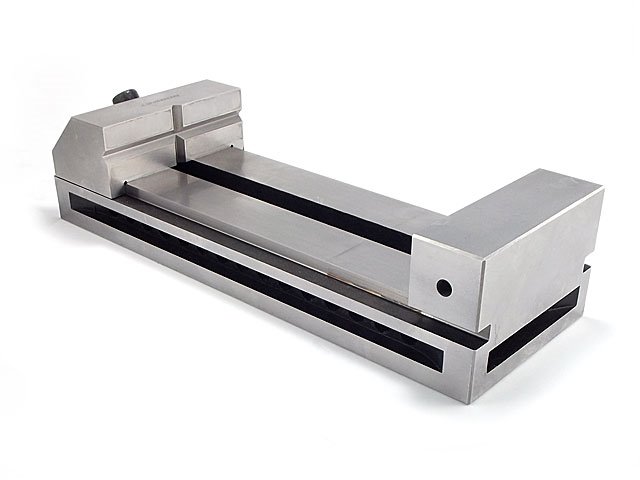

- Imadło precyzyjne stalowe szlifierskie bezwrzecionowe SPZB stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiających oraz przy pomiarach i sprawdzeniach
- Wykonane z wysokojakościowej stali stopowej
- Twardość powierzchni roboczych 58-62 HRC
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| S | 150 | mm |
| amax | 250 | mm |
| H | 100 | mm |
| h | 50 | mm |
| L | 380 | mm |
| Waga | 23 | kg |

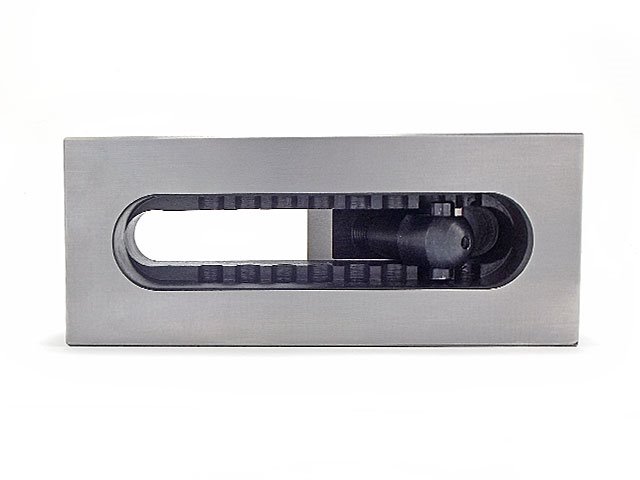

Zasada działania imadła SPZB:
1. Poluzowanie szczęki
2. Zwiększenie kąta przyłożenia klucza imbusowego
3. Wyłączenie blokady wskutek zeskoku kołka ustalającego z zębatki
4. Odsunięcie szczęki
5. Umiejscowienie detalu
6. Wstępne dosunięcie szczęki (kołek ustalający samoczynnie wpada w zębatkę
7. Dokręcanie śruby
8. Precyzyjne dociśnięcie szczęki
Parametry dokładności:
