Opis produktu
Właściwości i zastosowanie:
- Imadło maszynowe stalowe precyzyjne podwójne FPZD stosowane jest podczas precyzyjnych prac na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiających

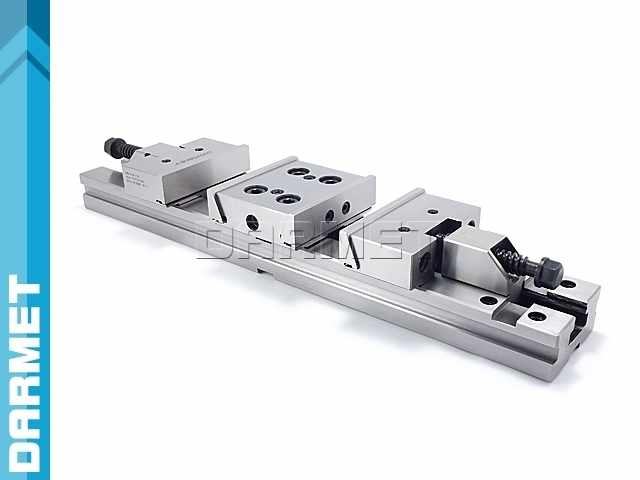

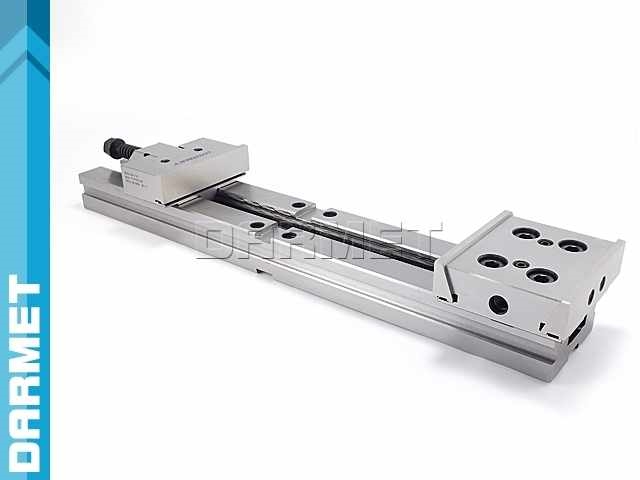

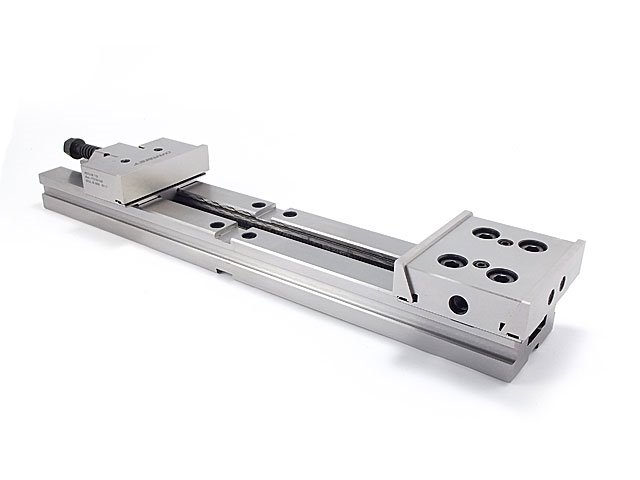

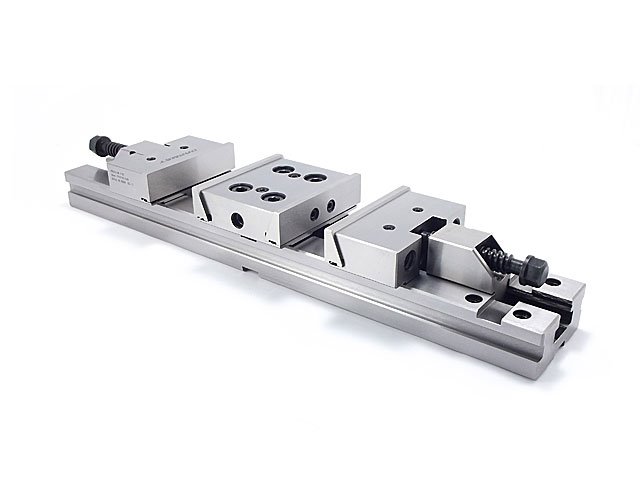

- Można montować 2 detale lub 1 dłuższy dzięki wymiennej szczęce środkowej
- Odchyłka dopuszczalna na wysokości podstawy ±0,01 mm, co pozwala stosować kilka imadeł razem
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Amax | 500 mm |
| S | 175 mm |
| a | 170 mm |
| h | 60 mm |
| h1 | 58±0,01 mm |
| L | 766 mm |
| d | 16 mm |
| Siła mocowania | 6000 daN |
| Waga | 63 kg |
| Max moment dokręcania śruby | 80 Nm |
Parametry dokładności:
