Opis produktu
Właściwości i zastosowanie:

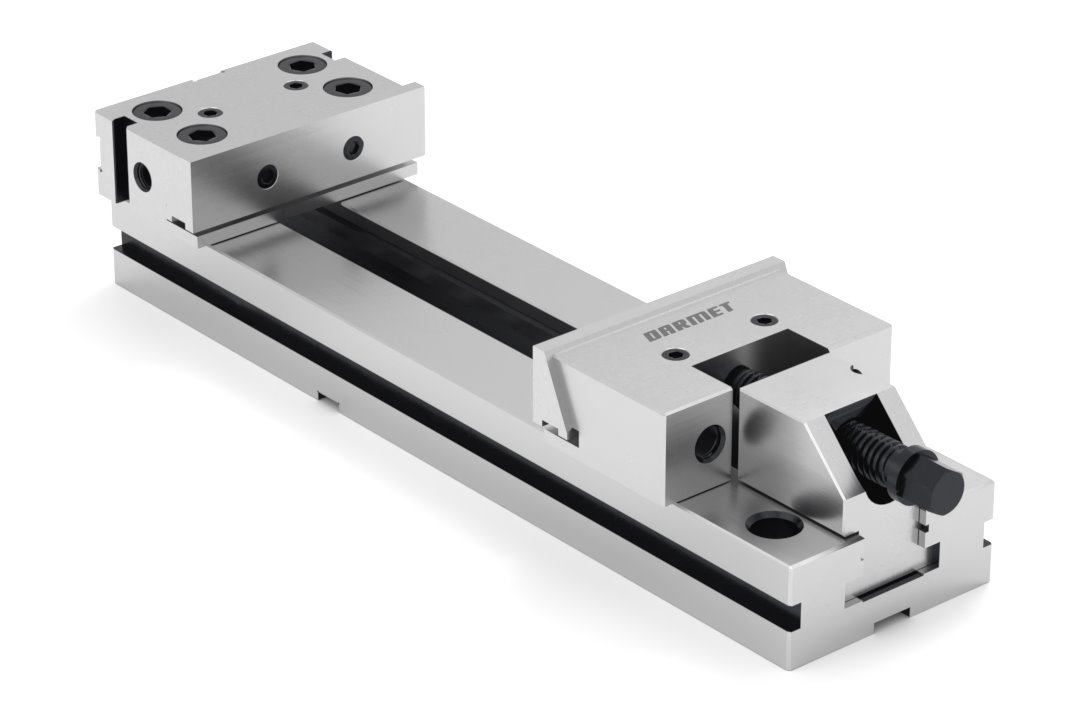

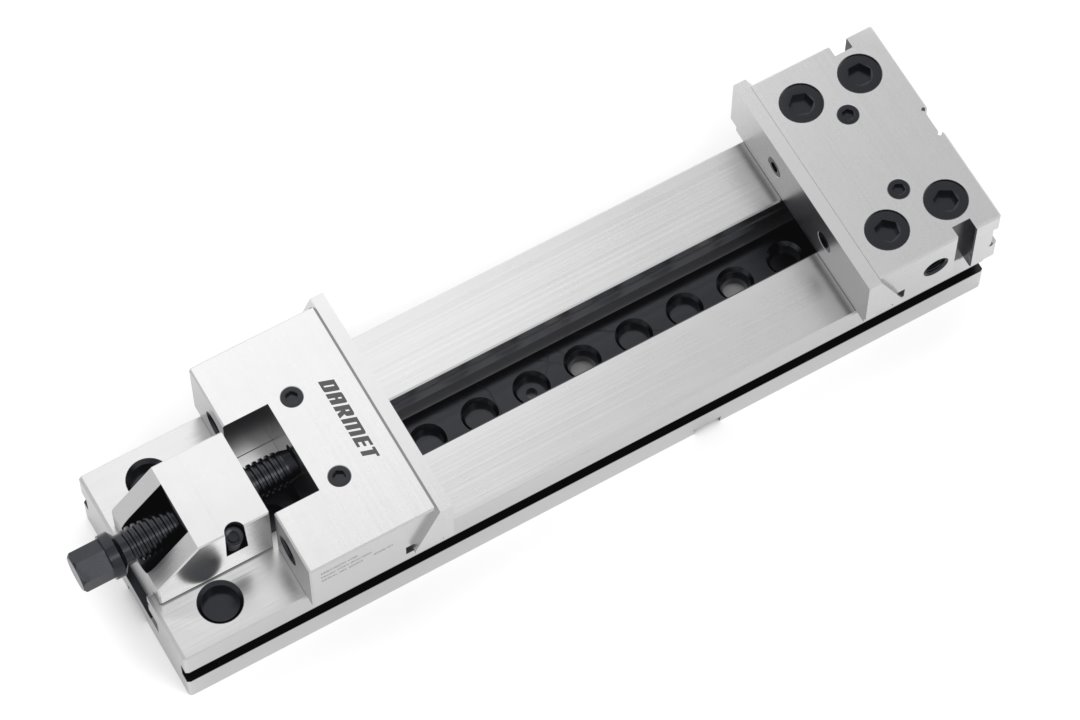

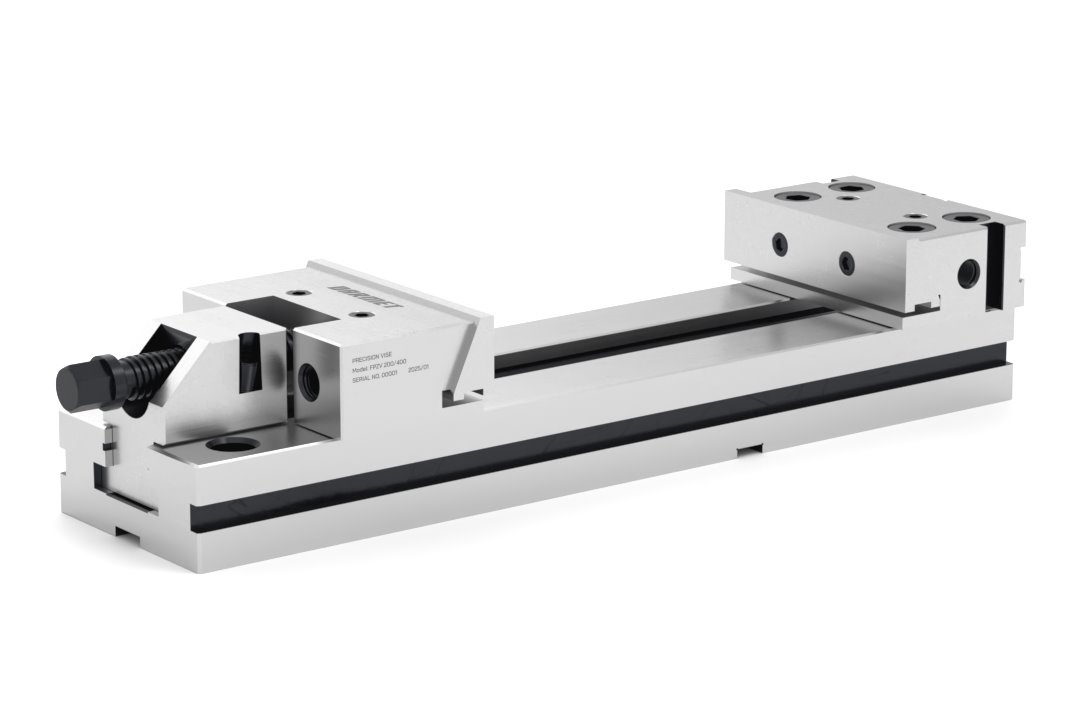

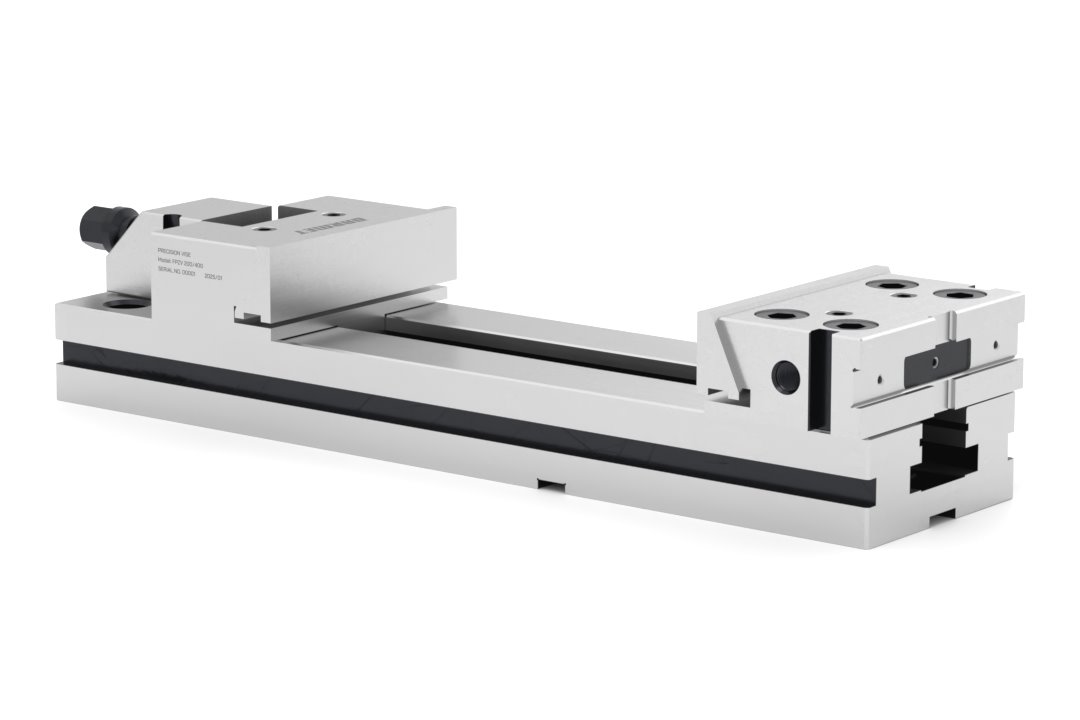

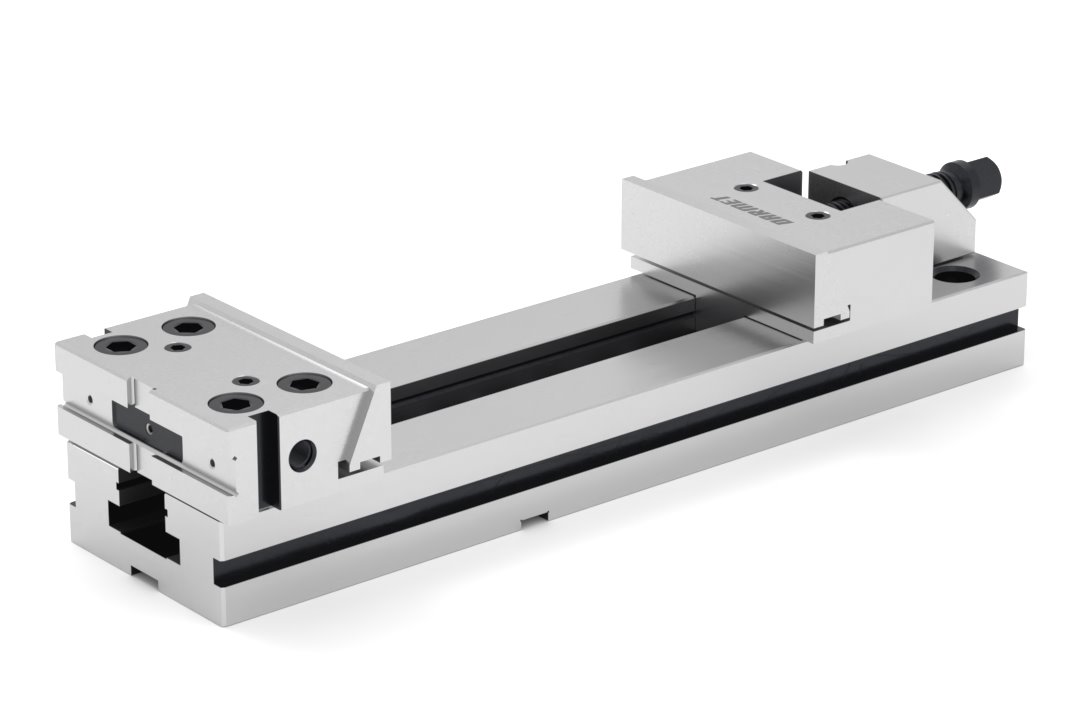

- Imadło precyzyjne stalowe FPZV stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obróbczych itp.
- Wykonane z wysokojakościowej stali stopowej
- Twardość powierzchni roboczych 58 - 62 HRC
- Imadło tego typu może pracować w dwóch konfiguracjach: poziomej lub pionowej
- Odchyłka dopuszczalna na wysokości podstawy ± 0,01 mm, co pozwala stosować kilka imadeł razem
- Podstawa obrotowa umożliwia obrót imadła maszynowego o 360°

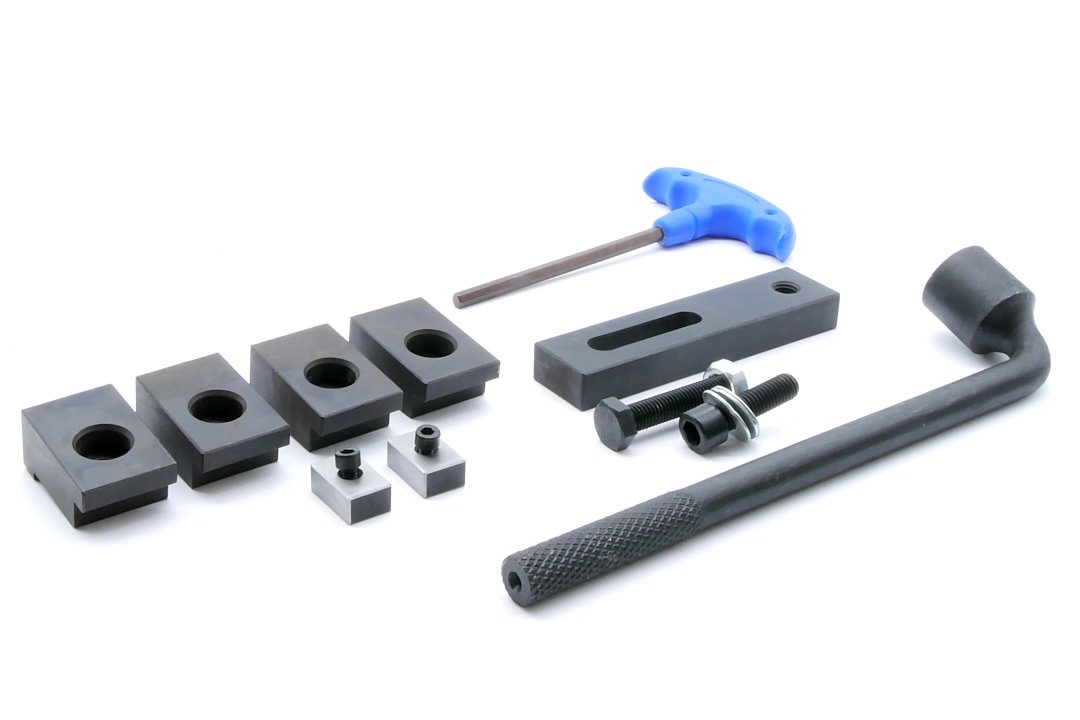

- W zestawie oprócz imadła znajduje się:
- klucz główny,
- klucz imbusowy,
- wpusty ustalające,
- łapy dociskowe,
- zderzak.
Prezentacja imadła 360 stopni
Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 200 mm |
| amax | 400 mm |
| h | 65 mm |
| H1 | 70±0,01 mm |
| H | 133 mm |
| A | 170 mm |
| L | 595 mm |
| d | 16 mm |
| Waga | 72 kg |
Parametry dokładności:
Jak dobrać odpowiednie kamienie pod urządzenia i stoły robocze:
Instrukcje obsługi
