Opis produktu
Właściwości i zastosowanie:

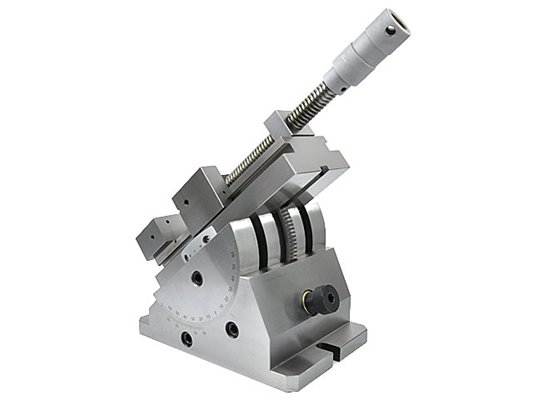

- Imadło precyzyjne kątowe SPZSU stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiających oraz przy dokładnych pomiarach i sprawdzeniach
- Wykonane z wysokojakościowej stali stopowej
- Twardość powierzchni roboczych 58-62 HRC
- Dwie osie obrotu:
- oś Y: 45°
- oś Z: 360°
- Skala nachylenia z noniuszem (działka elementarna 3 minuty)
- Pokrętło do regulacji kąta nachylenia
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| S | 120 | mm |
| amax | 155 | mm |
| h | 40 | mm |
| h1 | 120 | mm |
| H | 210 | mm |
| A | 180 | mm |
| l1 | 282 | mm |
| l2 | 55 | mm |
| L | 270 | mm |
| Waga | 55 | kg |
