Opis produktu
Właściwości i zastosowanie:

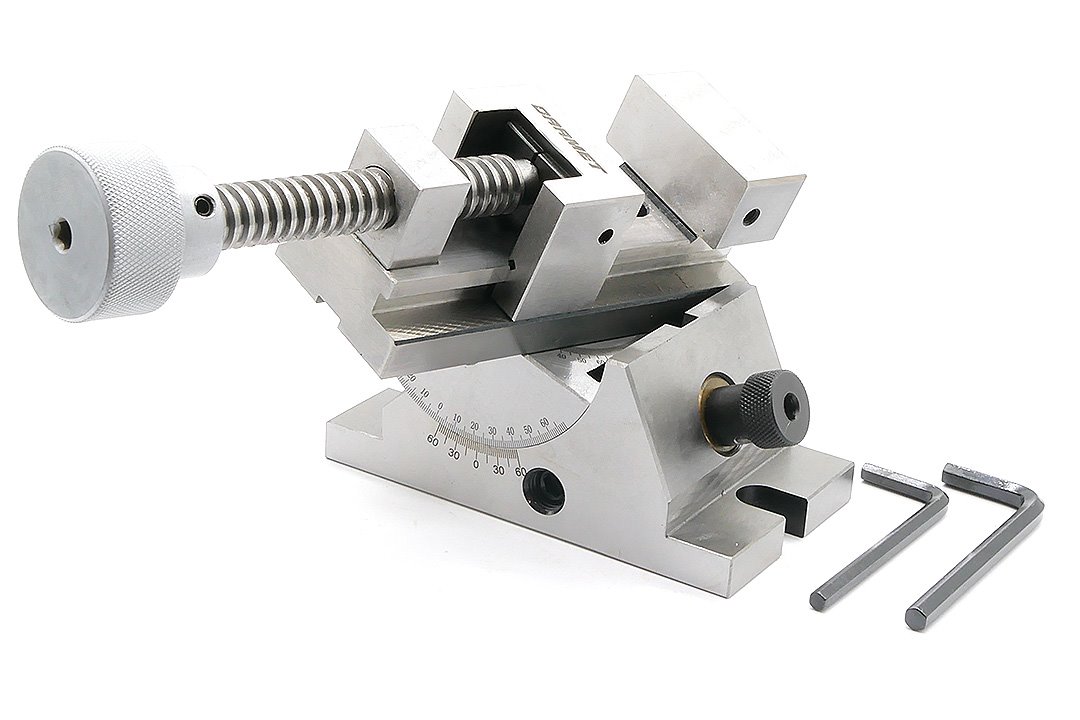

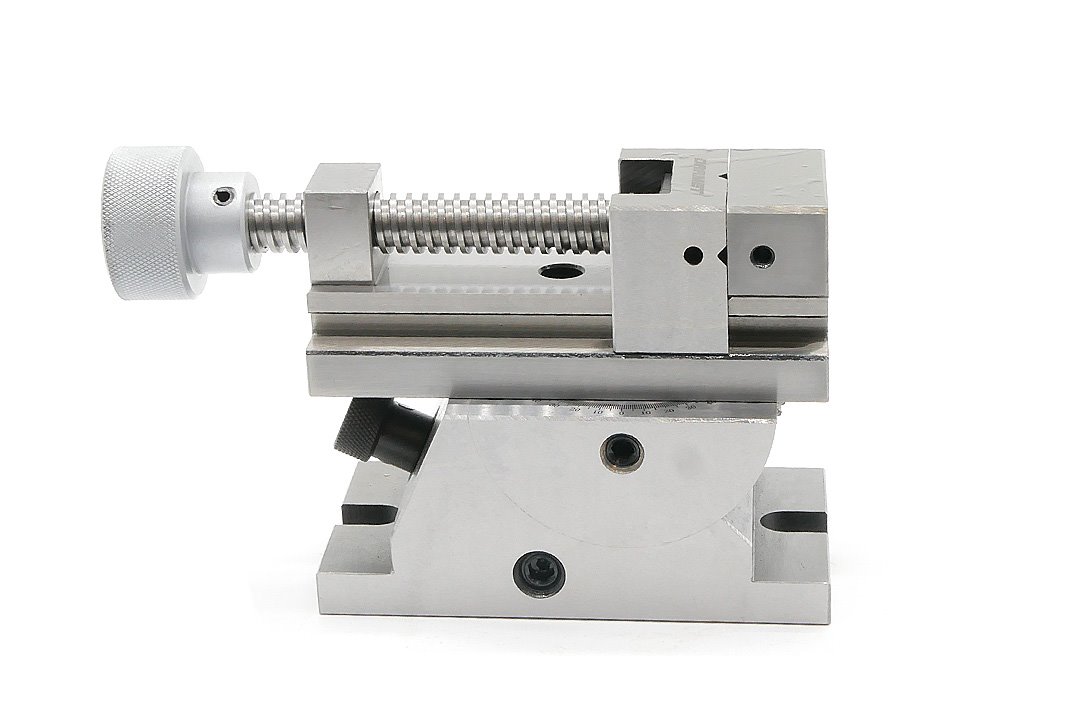

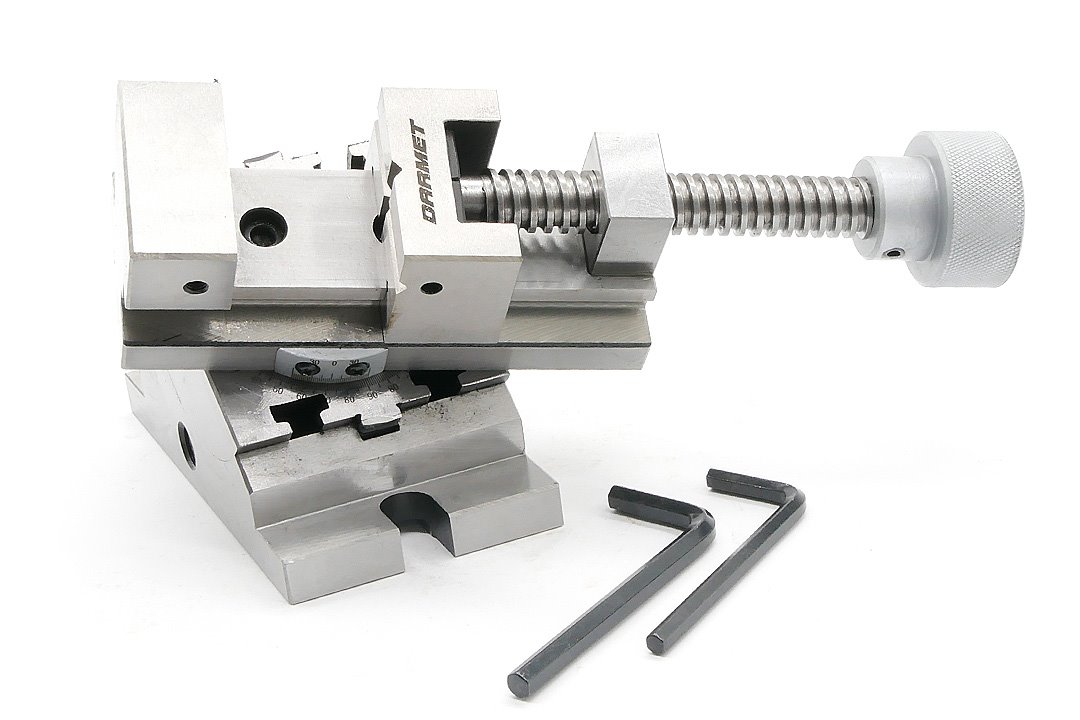

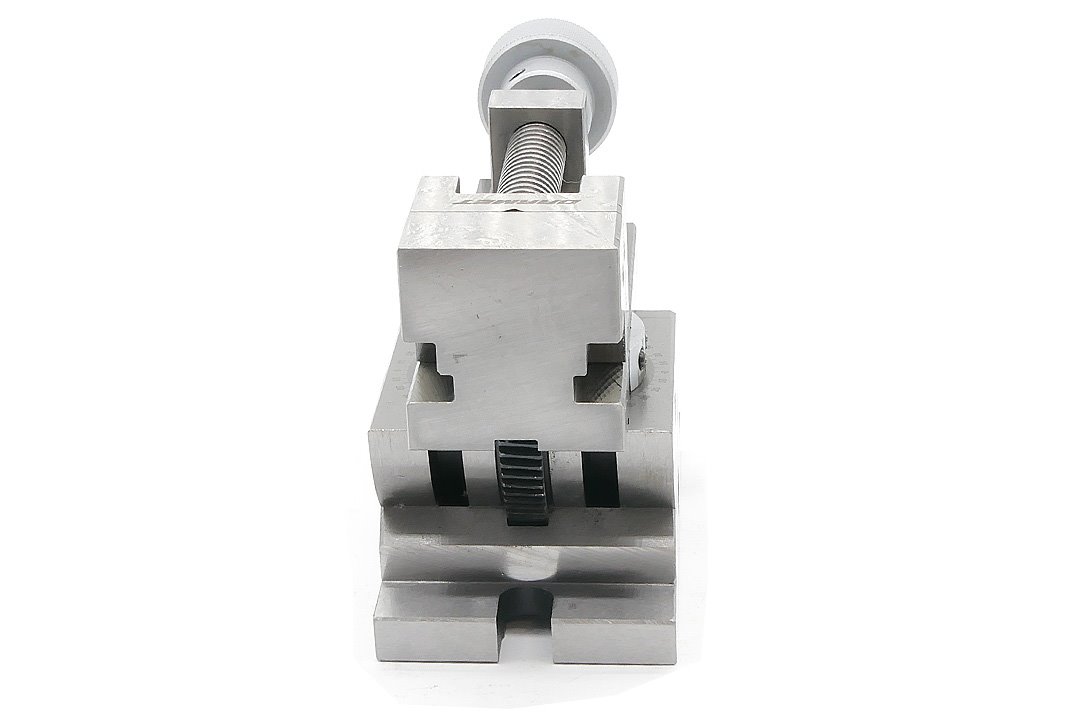

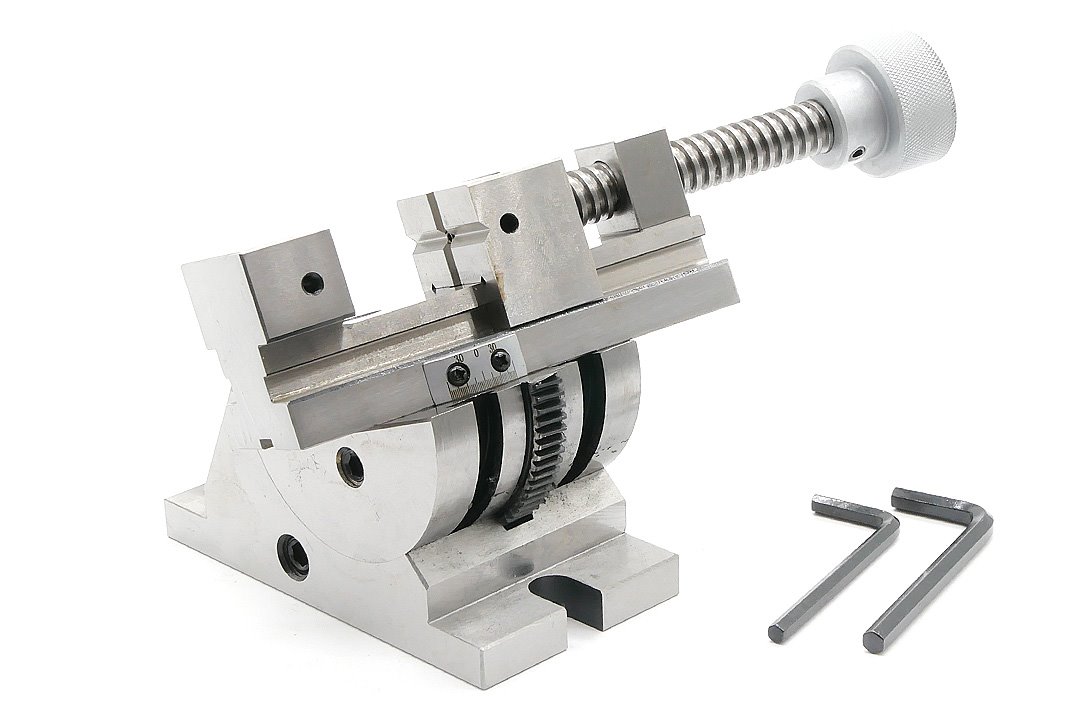

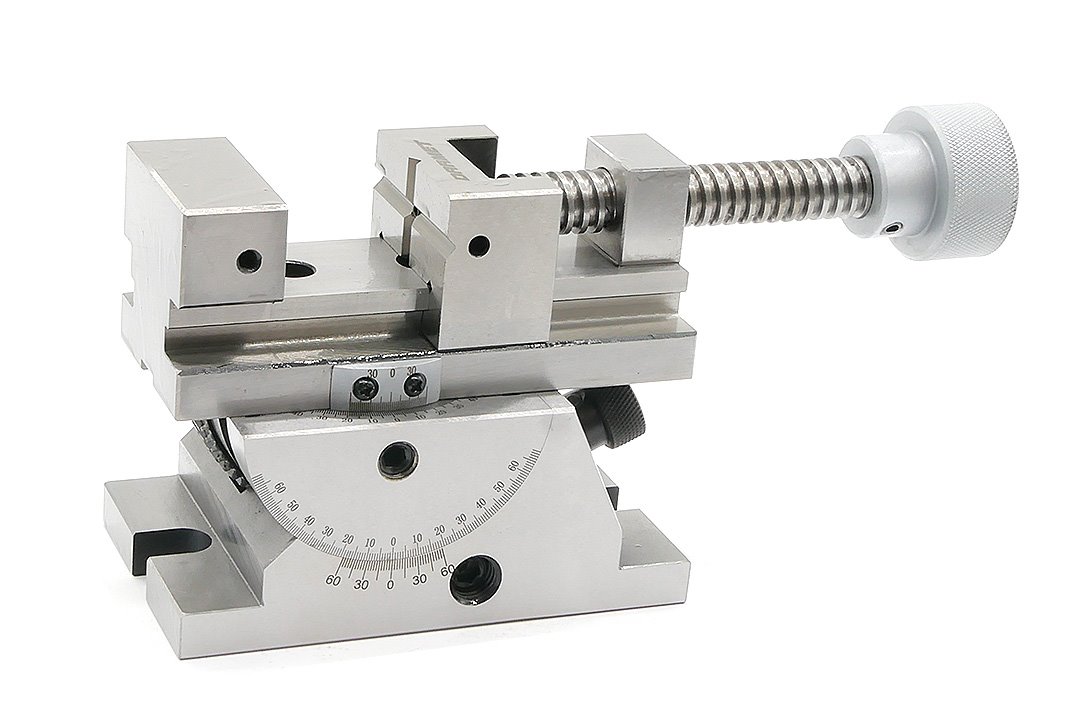

- Imadło precyzyjne kątowe SPZSU stosowane jest podczas prac precyzyjnych na szlifierkach, frezarkach, obrabiarkach ze sterowaniem numerycznym, centrach obrabiających oraz przy dokładnych pomiarach i sprawdzeniach.
- Wykonane z wysokojakościowej stali stopowej.
- Twardość powierzchni roboczych 58-62 HRC.
- Dwie osie obrotu:
- oś Y: 45°
- oś Z: 360°

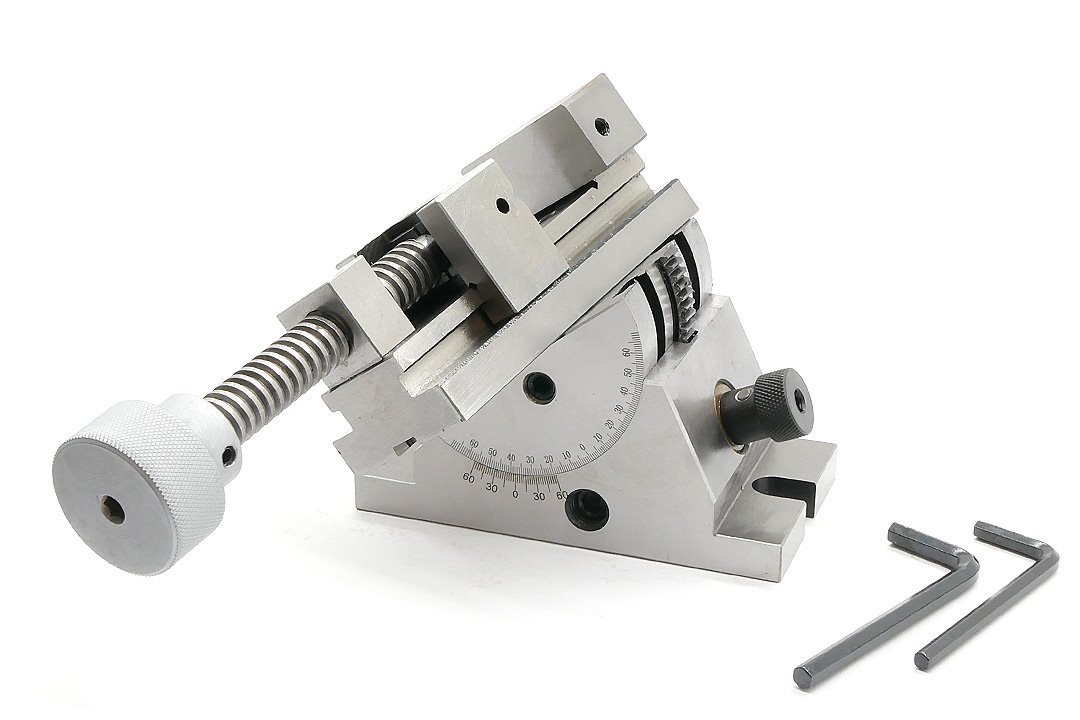

- Skala nachylenia z noniuszem (działka elementarna 3 minuty).
- Pokrętło do regulacji kąta nachylenia.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| S | 50 mm |
| amax | 70 mm |
| h | 30 mm |
| h1 | 75 mm |
| H | 137 mm |
| A | 110 mm |
| l1 | 160 mm |
| l2 | 33 mm |
| L | 180 mm |
| Waga | 5,1 kg |
