Opis produktu
Wartości i zastosowanie:

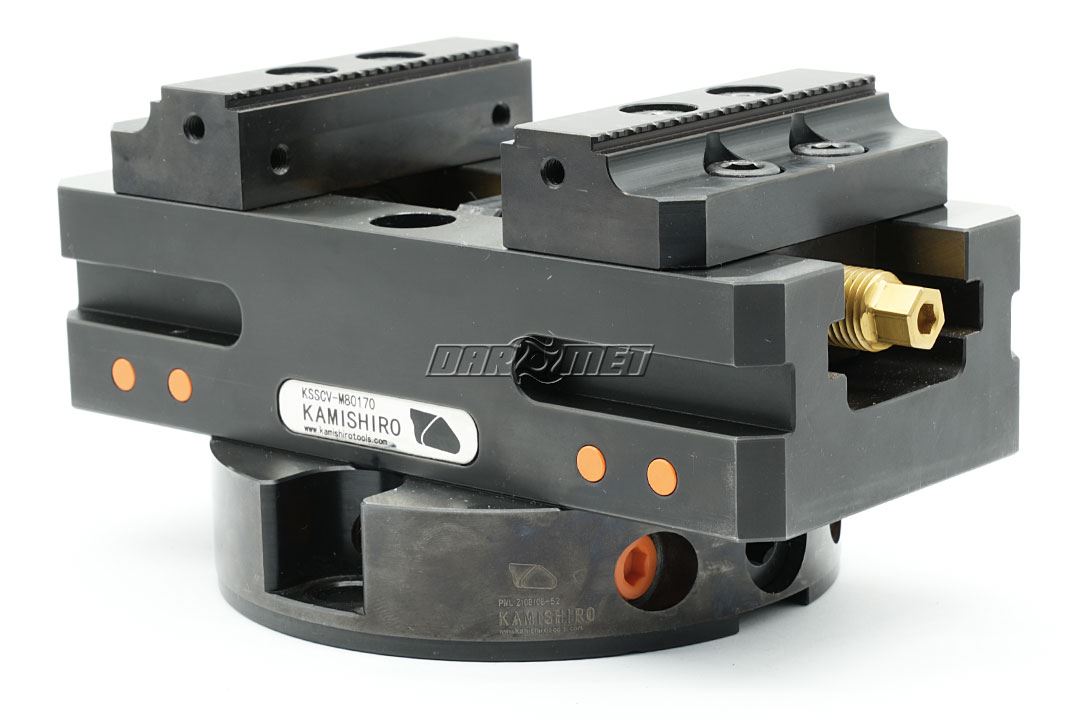

- Imadło samocentrujące 5-osiowe jest elastyczne, precyzyjne i niezwykle wytrzymałe.
- Ma maksymalny zakres mocowania do 125 mm i jest regulowane centralnie, aby zapewnić idealne wyśrodkowanie szczęk.

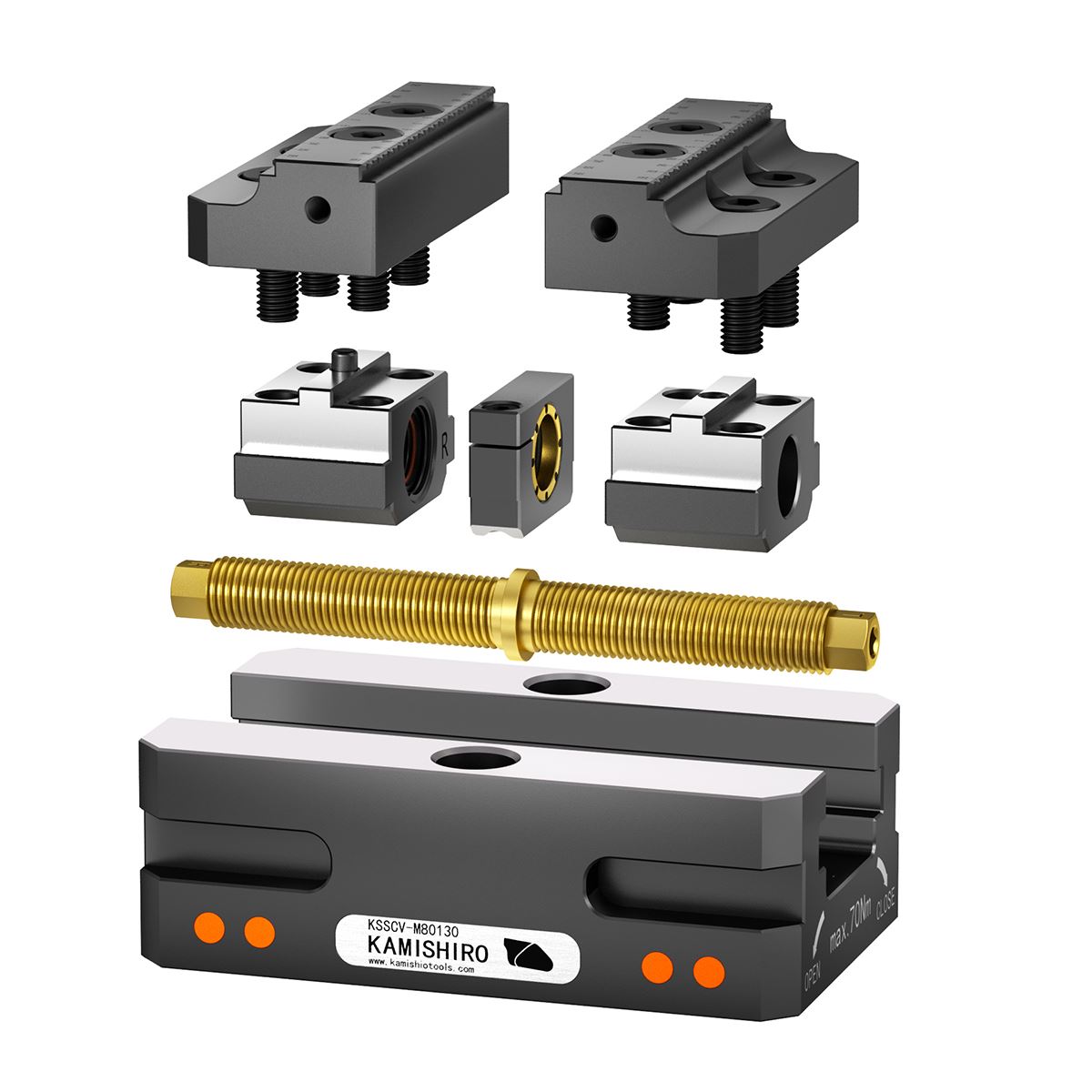

- Szczęki można łatwo wymienić i odwrócić.
- Jest wyposażone w precyzyjną szynę prowadzącą T i szczęki w kształcie piły, które zostały specjalnie zaprojektowane, aby zapewnić maksymalną siłę zacisku na niehartowanych materiałach.
- Dostępne są różne rodzaje szczęk, takie jak szczęki z jaskółczym ogonem.

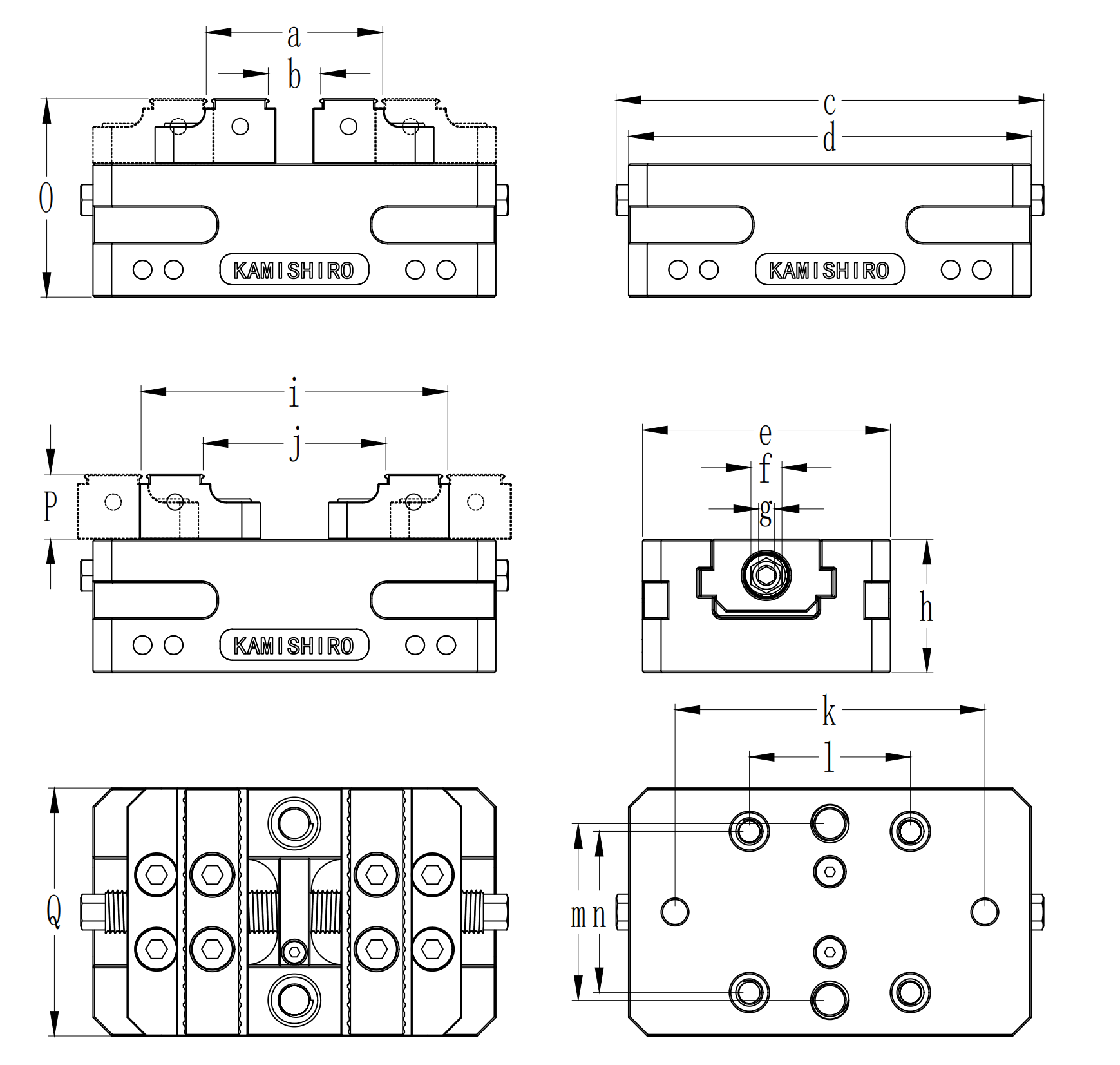

Dane techniczne:
| Parametr | Wartość |
|---|---|
| długość (d) | 170 mm |
| wysokość (h) | 43 mm |
| wysokość szczęk (P) | 21 mm |
| szerokość szczęk (Q) | 80 mm |
| zakres mocowania (b-a) | 6 - 95 mm |
| zakres mocowania (j-i) | 38 - 125 mm |
| c | 178 mm |
| c * e * o | 178*80*64 mm |
| Waga | 4,4 kg |
| f | 10 mm |
| g | 5 mm |
| k | 100 mm |
| l | 52 mm |
| m | 57 mm |
| n | 52 mm |

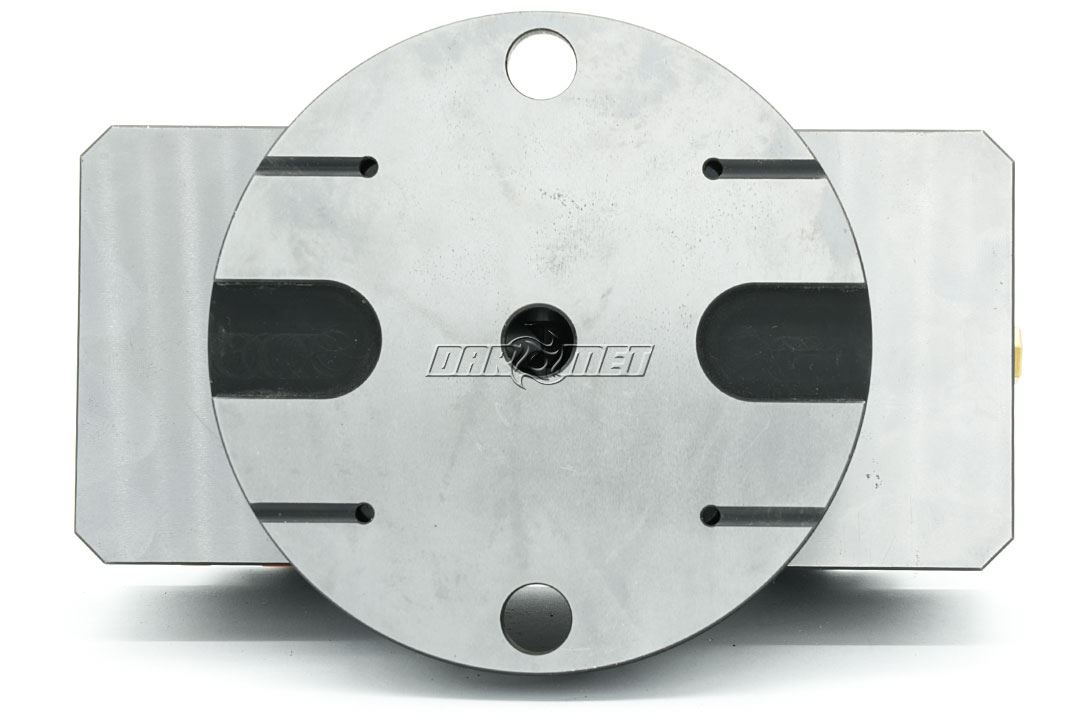

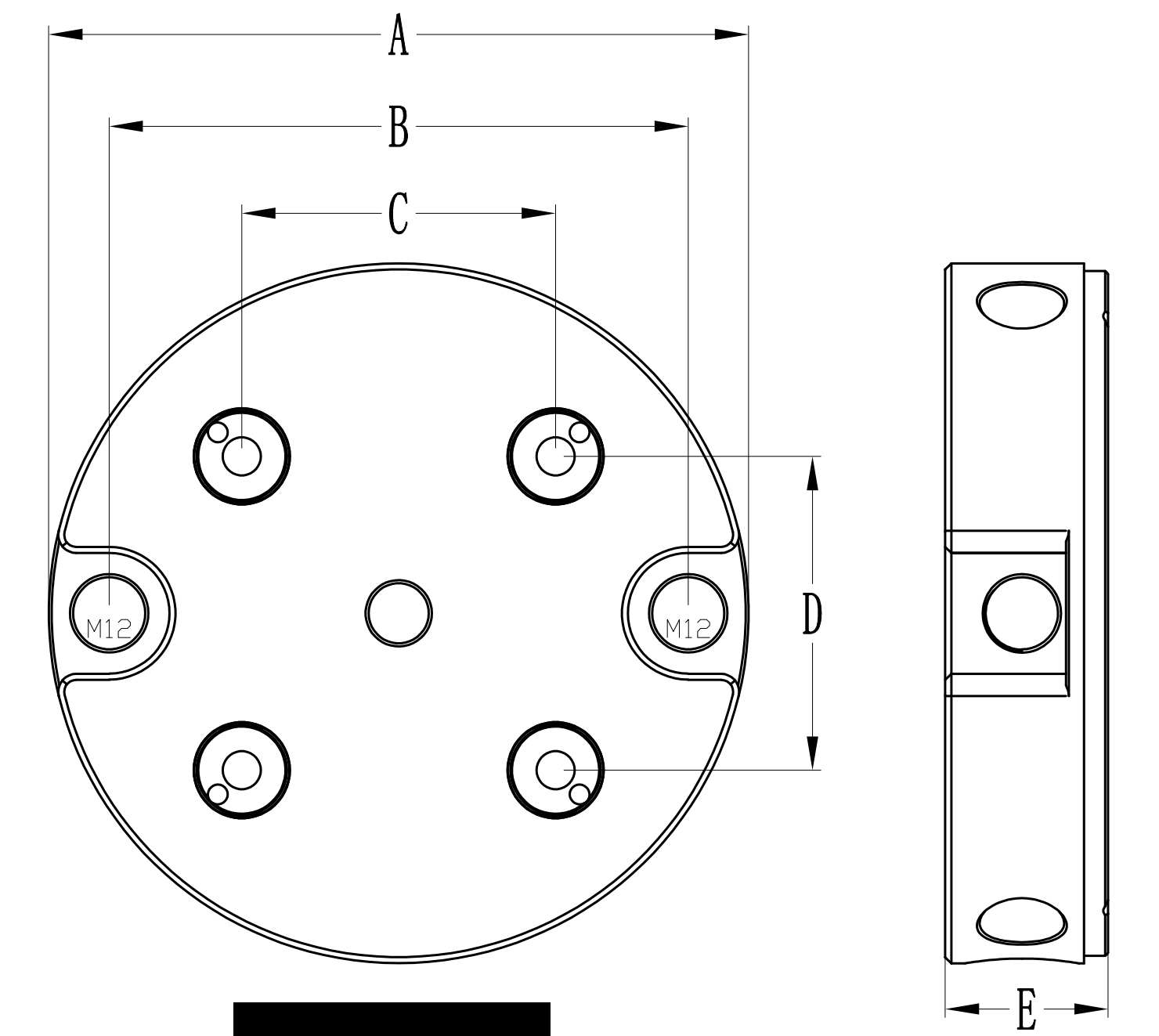

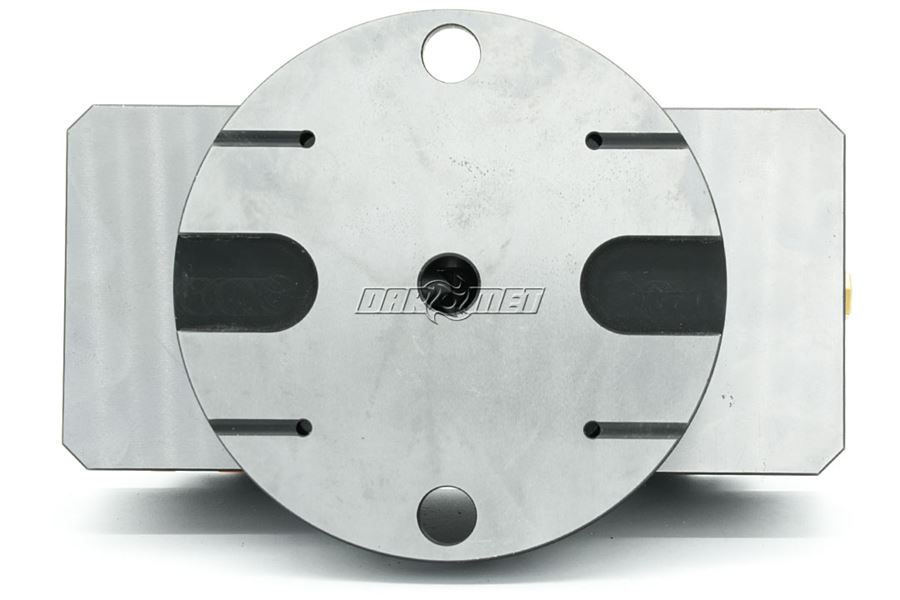

Podstawa okrągła do imadła:
| Parametr | Wartość |
|---|---|
| A | 116 mm |
| B | 96 mm |
| C | 52 mm |
| D | 52 mm |
| E | 27 mm |

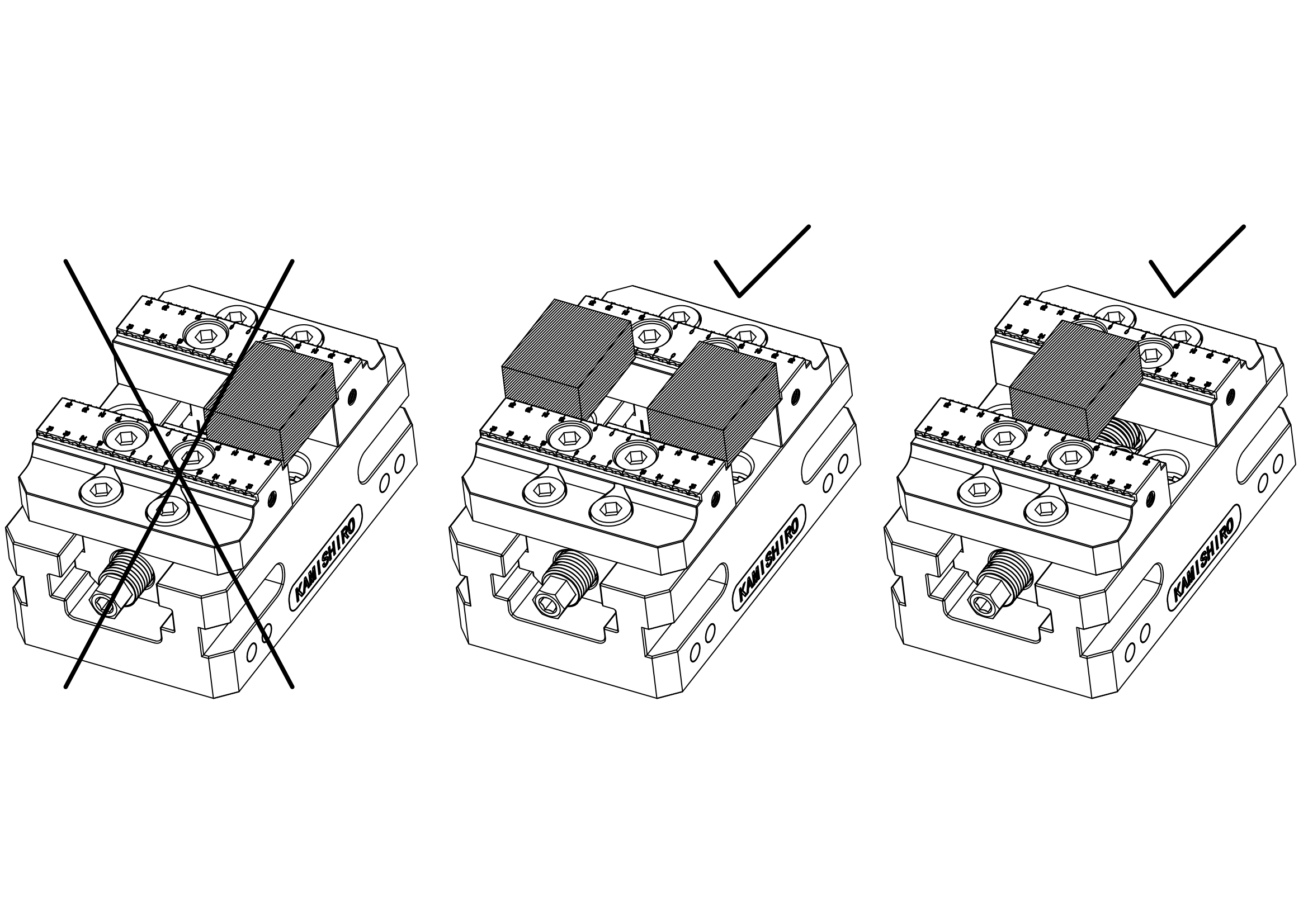

Mocowanie detali:
Instrukcje obsługi
