Opis produktu
Właściwości i zastosowanie:
- Norma: DIN 228 – stożek Morse’a

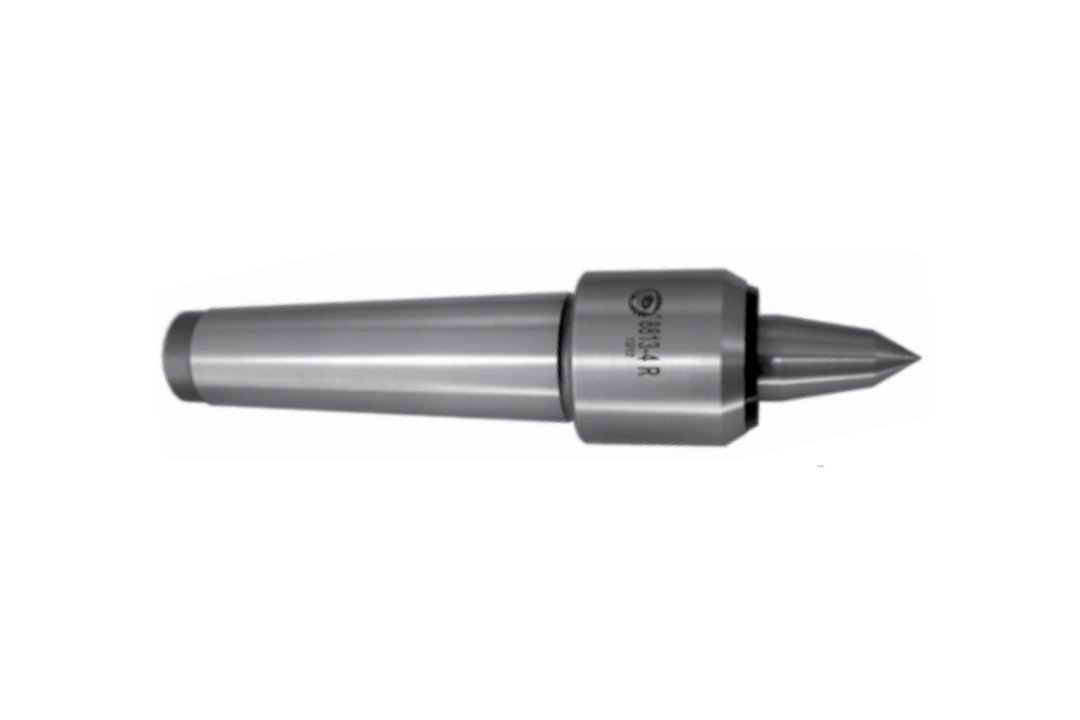

- Typ: 8813R – kieł tokarski obrotowy wydłużony z wąskim korpusem
- Konstrukcja: przedłużona konstrukcja z małą średnicą korpusu umożliwiająca pracę w trudno dostępnych miejscach
- Łożyskowanie: precyzyjne łożyska kulkowe i igiełkowe zapewniające płynną oraz stabilną pracę
- Dokładność bicia: maks. 0,008 mm (w zależności od rozmiaru)
- Stożek: kąt wierzchołkowy 60° – standard dla obróbki między kłami
- Prędkość obrotowa: do 7000 obr./min w zależności od wielkości stożka Morse’a
- Materiał: stal stopowa chromowo-manganowa
- Zastosowanie: tokarki konwencjonalne i CNC, obróbka wałów, długich detali oraz elementów wymagających stabilnego podparcia
- Korzyści: wysoka stabilność obróbki, zmniejszenie drgań oraz precyzyjne prowadzenie detalu
Dane techniczne
| Parametr | Wartość |
|---|---|
| K Morse | 2 |
| Max. masa przedm. obr.kg | 170 kg |
| Max prędk. obr. min-1 | 7000 |
| Bicie max. | 0,008 |
| A | 15 mm |
| B | 73 mm |
| C | 29 mm |
| D | 32 mm |
| J | 10 mm |
| L | 137 mm |
| Kod produktu | 0642 688 132 209 |

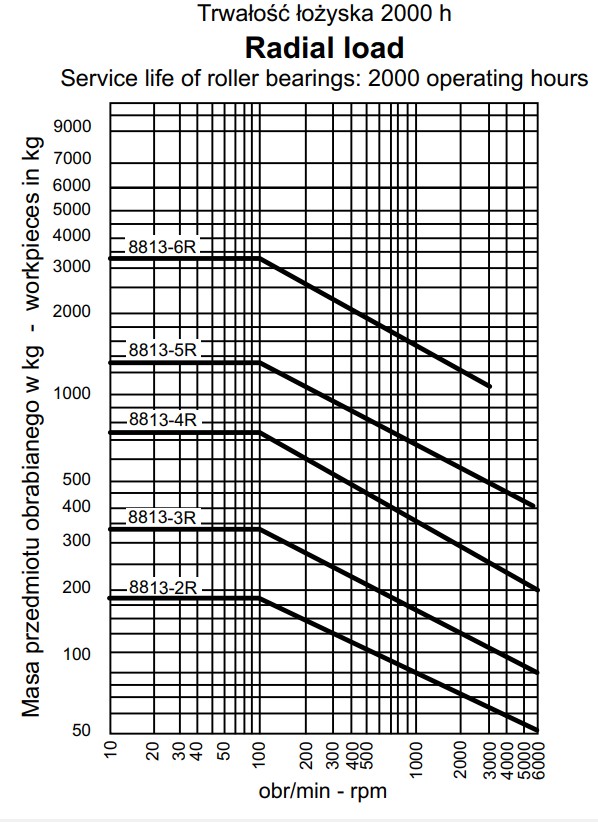

Obciążenie promieniowe

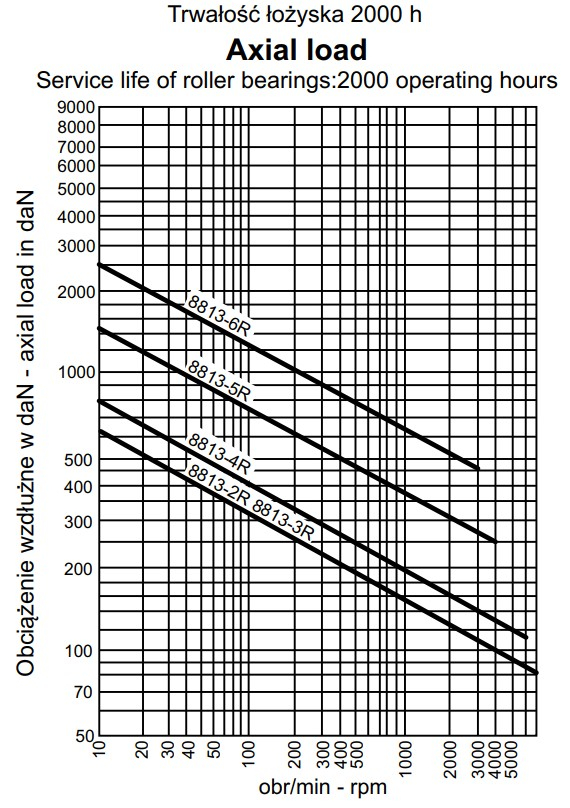

Obciążenie osiowe
