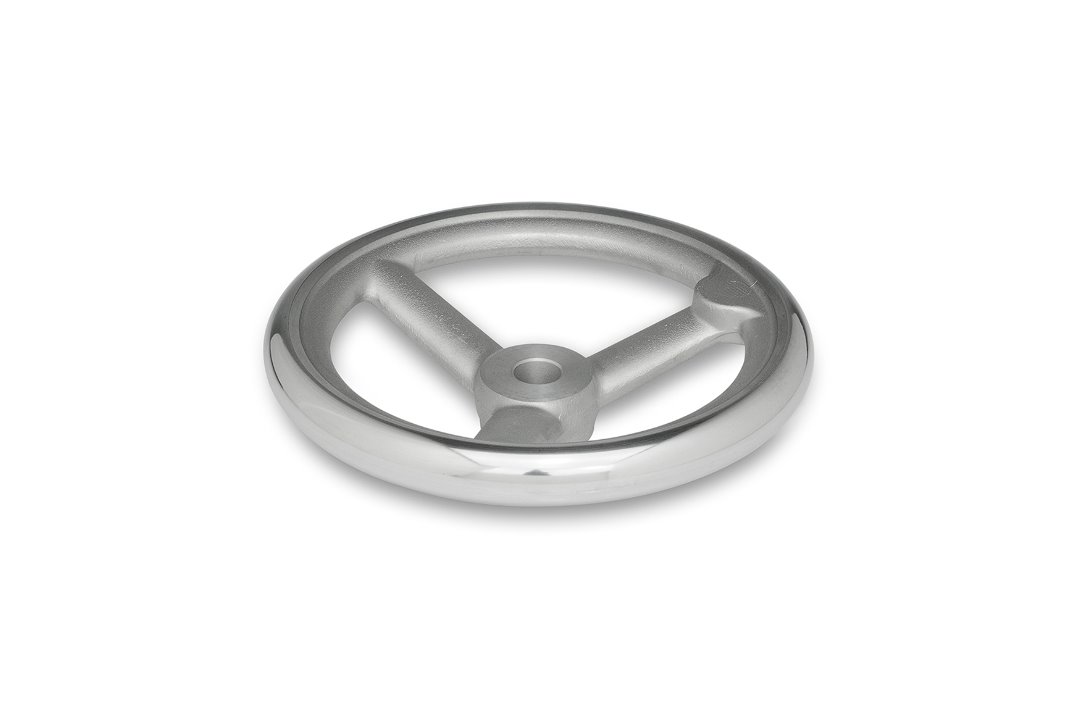

Opis produktu
Właściwości i zastosowanie:
- Typ A bez rękojeści
- Wersja otworu B bez rowka wpustowego
- Materiał: aluminium
- Piasta obrabiana
- Wieniec toczony i polerowany odchyłki bicia promieniowego i osiowego < 0,4
- Powierzchnia piaskowana na mat
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | DIN 950-AL-140-B14-A |
| d1 | 140 mm |
| d2H7 | 14 mm |
| b | 17 mm |
| d3≈ | 30 mm |
| l1 | 19 mm |
| l2≈ | 39 mm |
| Ilość ramion | 3 mm |
| Waga | 0,339 kg |
Warianty:
- Typ A bez rękojeści, piasta rozwiercona
- Typ F z rękojeścią obrotową typ I.301+x z duroplastu, piasta rozwiercona
- Typ D bez rękojeści, piasta nierozwiercona
Wykonania otworów:
- Typ B bez rowka wpustowego
- Typ K z rowkiem wpustowym DIN 6885-1 P9
- Typ V z otworem kwadratowym
