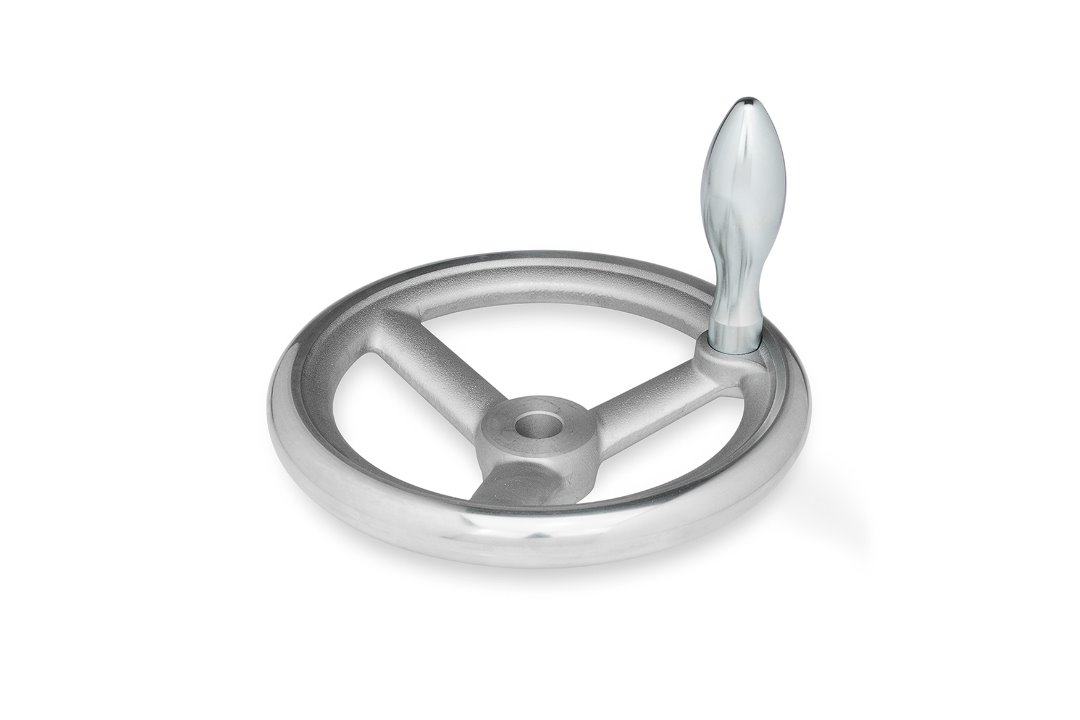

Opis produktu
Właściwości i zastosowanie:
- Typ F z rękojeścią stałą, nieobrotową
- Wersja otworu B bez rowka wpustowego
- Materiał: aluminium
- Rękojeść DIN 39: stal, ocynkowana, pasywacja niebieska
- Piasta obrabiana
- Wieniec toczony i polerowany odchyłki bicia promieniowego i osiowego < 0,4
- Powierzchnia piaskowana na mat
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | DIN 950-AL-160-B14-F |
| d1 | 160 mm |
| d2H7 | 14 mm |
| b | 18 mm |
| d3≈ | 33 mm |
| d4 | M 10 |
| l1 | 20 mm |
| l2≈ | 40 mm |
| l3≈ | 77 mm |
| r | 62 mm |
| Średnica rękojeści | 25 mm |
| Ilość ramion | 3 mm |
| Waga | 0,593 kg |
Warianty:
- Typ A bez rękojeści, piasta rozwiercona
- Typ F z rękojeścią obrotową typ I.301+x z duroplastu, piasta rozwiercona
- Typ D bez rękojeści, piasta nierozwiercona
Wykonania otworów:
- Typ B bez rowka wpustowego
- Typ K z rowkiem wpustowym DIN 6885-1 P9
- Typ V z otworem kwadratowym
