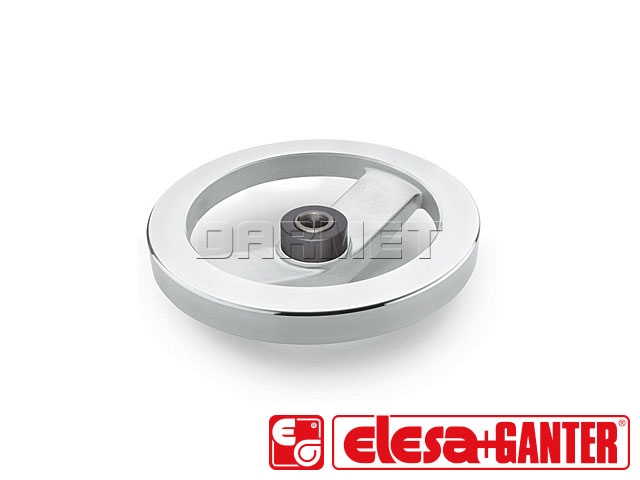

Opis produktu
Właściwości i zastosowanie:
- Okrągłe pokrętło z zasprzęglaniem poprzez odciągniecie (ZI) lub pchnięcie (DR)
- Wykonane z ciśnieniowego odlewu aluminium
- Powierzchnia obrabiana, polerowana na połysk
- Odchyłki bicia promieniowego i osiowego < 0,4
- Zastosowanie łożyska igiełkowego
Tabela dostępnych rozmiarów i modeli:
| Oznaczenie | d1 [mm] |
d2H7 | d3 [mm] |
d4 [mm] |
l1 [mm] |
l2 [mm] |
l3 [mm] |
w min. [mm] |
zestaw sprzęgłowy |
|---|---|---|---|---|---|---|---|---|---|
| GN 322.5-125-K12-A-ZI | 125 | K12 | 29 | 17 | 42 | 18 | 12 | - | GN 000.5-1 |
| GN 322.5-125-K12-A-DR | 125 | K12 | 29 | 17 | 42 | 18 | 12 | 4 | GN 000.5-1 |
| GN 322.5-140-K12-A-ZI | 140 | K12 | 29 | 17 | 42 | 19 | 12 | - | GN 000.5-1 |
| GN 322.5-140-K12-A-DR | 140 | K12 | 29 | 17 | 42 | 19 | 12 | 4 | GN 000.5-1 |
| GN 322.5-140-K14-A-ZI | 140 | K14 | 33 | 21 | 48 | 19 | 14 | - | GN 000.5-2 |
| GN 322.5-140-K14-A-DR | 140 | K14 | 33 | 21 | 48 | 19 | 14 | 4 | GN 000.5-2 |
| GN 322.5-160-K14-A-ZI | 160 | K14 | 33 | 21 | 48 | 20 | 14 | - | GN 000.5-2 |
| GN 322.5-160-K14-A-DR | 160 | K14 | 33 | 21 | 48 | 20 | 14 | 4 | GN 000.5-2 |
| GN 322.5-200-K18-A-ZI | 200 | K18 | 39 | 26 | 50 | 24 | 6 | - | GN 000.5-3 |
| GN 322.5-200-K18-A-DR | 200 | K18 | 39 | 26 | 50 | 24 | 13 | 4 | GN 000.5-3 |
| GN 322.5-250-K22-A-ZI | 250 | K22 | 46 | 30 | 54 | 28 | 13 | - | GN 000.5-4 |
| GN 322.5-250-K22-A-DR | 250 | K22 | 46 | 30 | 54 | 28 | 13 | 4 | GN 000.5-4 |
ZI: zasprzęglanie poprzez odciągnięcie
DR: zasprzęglanie poprzez pchnięcie
