Opis produktu
Właściwości i zastosowanie:

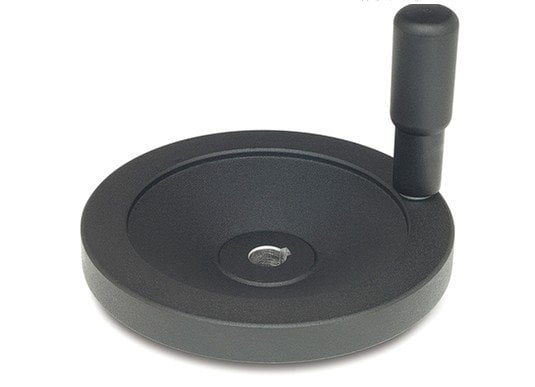

- Koła ręczne serii GN 323 przeznaczone są do ręcznego sterowania w urządzeniach przemysłowych, maszynach i mechanizmach wymagających precyzyjnej regulacji.
- Wykonane z wysokiej jakości aluminium, zapewniają trwałość, odporność na korozję oraz estetyczny wygląd.
- Piasta jest precyzyjnie obrabiana, a wieniec w całości toczony, co przekłada się na dokładność i płynną pracę koła.
- Cała powierzchnia została pokryta żywicą epoksydową oraz pomalowana na czarno, co skutecznie chroni przed korozją i uszkodzeniami mechanicznymi.
- Wysoka jakość wykonania gwarantuje bicie promieniowe i osiowe poniżej 0,4 mm.
- Dodatkowo, tylna część wieńca wyposażona została w ergonomiczne wgłębienia, które poprawiają chwyt i komfort obsługi.
Warianty wykonania:
- Typ A - bez rękojeści
- Typ R - z rękojeścią obrotową GN 798
Wersje otworów:
- Wersja B - otwór gładki, bez rowka wpustowego
- Wersja K - z rowkiem wpustowym P9 wg DIN 6885-1
Tabela dostępnych rozmiarów i modeli:
| Parametr | Wartość |
|---|---|
| Symbol | GN 323-160-B14-R |
| d1 | 160 mm |
| d2H7 Otwór | 14 mm |
| b | 18 mm |
| d3 | 36 mm |
| l1 | 20 mm |
| l2~ | 39 mm |
| l3~ | 76,5 mm |
| r | 71 mm |
| Rękojeści GN 798 | 24 |
| Waga | 0.660 kg |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
