Opis produktu
Właściwości i zastosowanie:

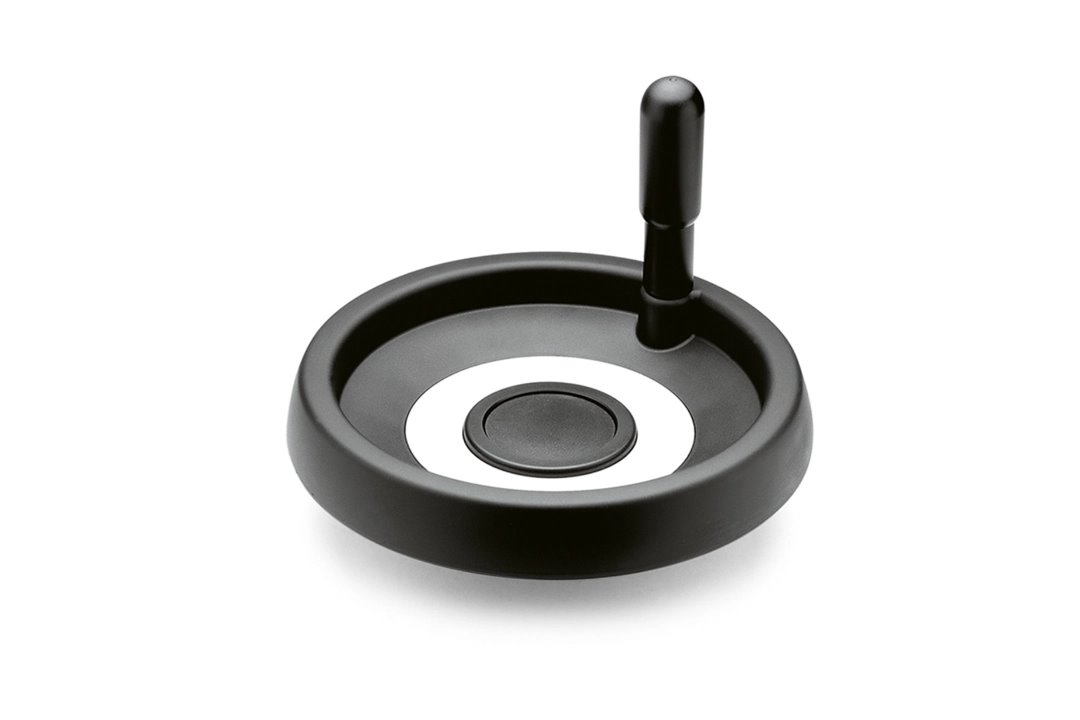

- Typ VDT+I z rękojeścią obrotową typ I.621+x z technopolimeru
- Wykonanie standardowe: Wtopka stalowa, oksydowana na czarno, z otworem rozwiercanym standardowo w tolerancji H7
- Materiał: Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA)
- Uszczelka: Aluminium anodowane na mat
- Zaślepka: Technopolimer na bazie żywic acetalowych (POM), kolor czarny, wykończony na mat, montaż na wcisk
- Ergonomia: Specjalnie wyprofilowany wieniec z wypustami od spodu, ułatwia chwytanie i manewrowanie kołem.

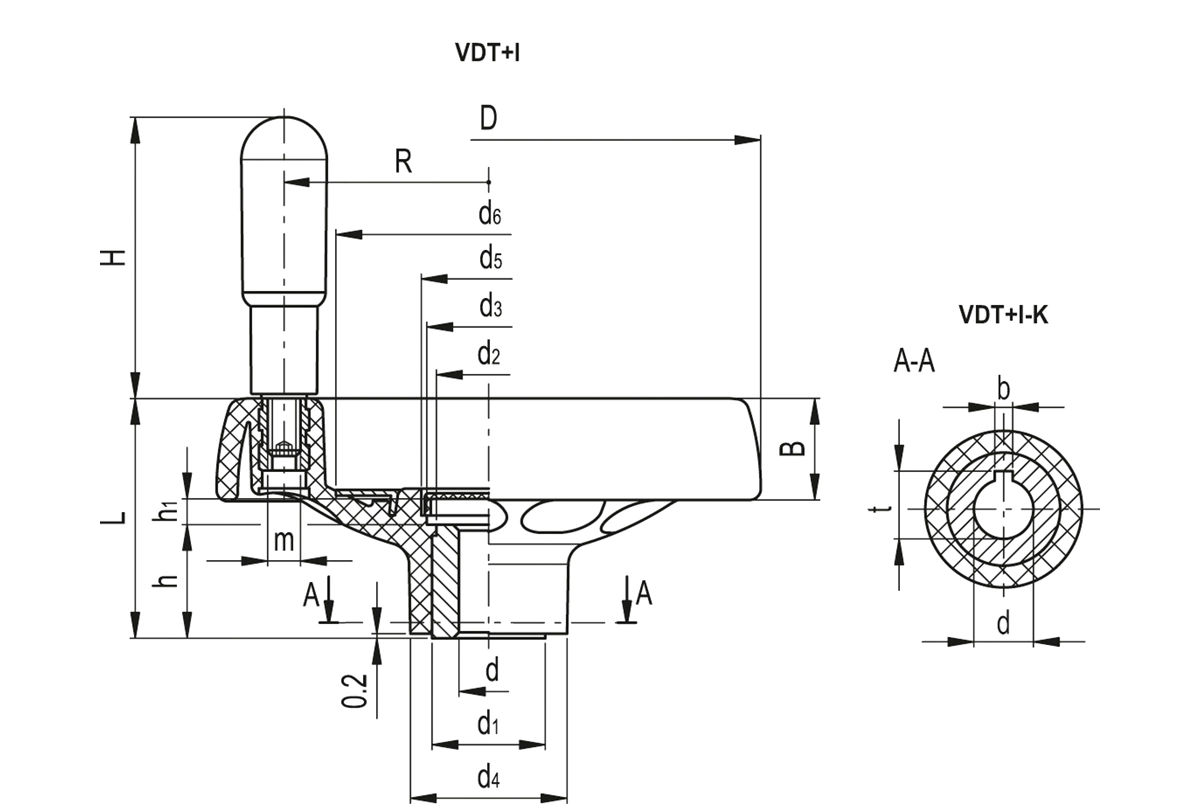

Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | VDT.125+I A-12 |
| D | 125 mm |
| dH7 | 12 mm |
| L | 57 mm |
| B | 24 mm |
| d1 | 26 mm |
| d2 | 24 mm |
| d3 | 28 mm |
| d4 | 36 mm |
| d5 | 31 mm |
| d6 | 70 mm |
| h | 27 mm |
| h1 | 7 mm |
| H | 65 mm |
| m | M8 |
| R | 47 mm |
| C# | 200 Nm |
| L# | 23 J |
| Waga | 0,385 kg |
Warianty:
- Typ VDT bez rękojeści
- Typ VDT+I z rękojeścią obrotową typ I.621+x z technopolimeru
- Typ VDT+IR z rękojeścią obrotową, składaną typ IR.620 z technopolimeru
