Opis produktu
Właściwości i zastosowanie:

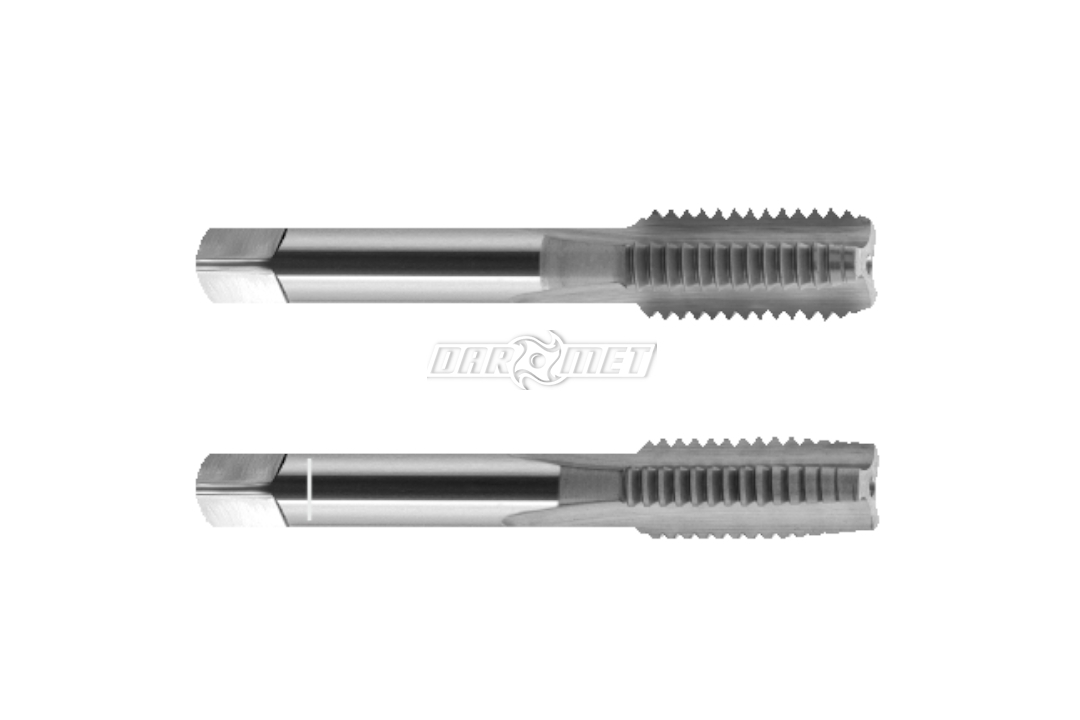

- Zestaw 2 gwintowników ręcznych 5/16-24 UNF ogólnego przeznaczenia.
- Przeznaczone do wykonywania amerykańskich gwintów zunifikowanych drobnozwojnych UNF.
- Gwint 5/16-24 UNF o podziałce 24 zwoje na cal (24 TPI).
- Do wykonywania gwintów w otworach przelotowych i nieprzelotowych o głębokości do 2,5 x D.
- Wykonane ze stali szybkotnącej HSS, charakteryzującej się wysoką odpornością na zużycie.
- Klasa tolerancji wykonywanego gwintu 2B.
- Wykonanie zgodne z normą DIN 2181/2.
- Komplet zawiera gwintownik zdzierak oraz gwintownik wykańczak.
Obrabiane materiały:
- stale i staliwa
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | amerykański drobnozwojny UNF |
| Rozmiar | 5/16-24 UNF |
| Liczba zwojów | 24 TPI |
| P | 1,058 mm |
| Średnica nominalna d1 | 7,938 mm |
| Tolerancja | 2B |
| l1 | 63 mm |
| l2 | 17 mm |
| ⌀d2 | 6 mm |
| a | 4,9 mm |
| Otwór pod gwint | 6,90 mm |
| Materiał | HSS |
| Norma | DIN 2181/2 |
| Liczba sztuk | 2 |
| Kod produktu | A1-220001-4228 |
Dostępności są informacyjne na podstawie danych z firmy FANAR i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
