Opis produktu
Właściwości i zastosowanie:

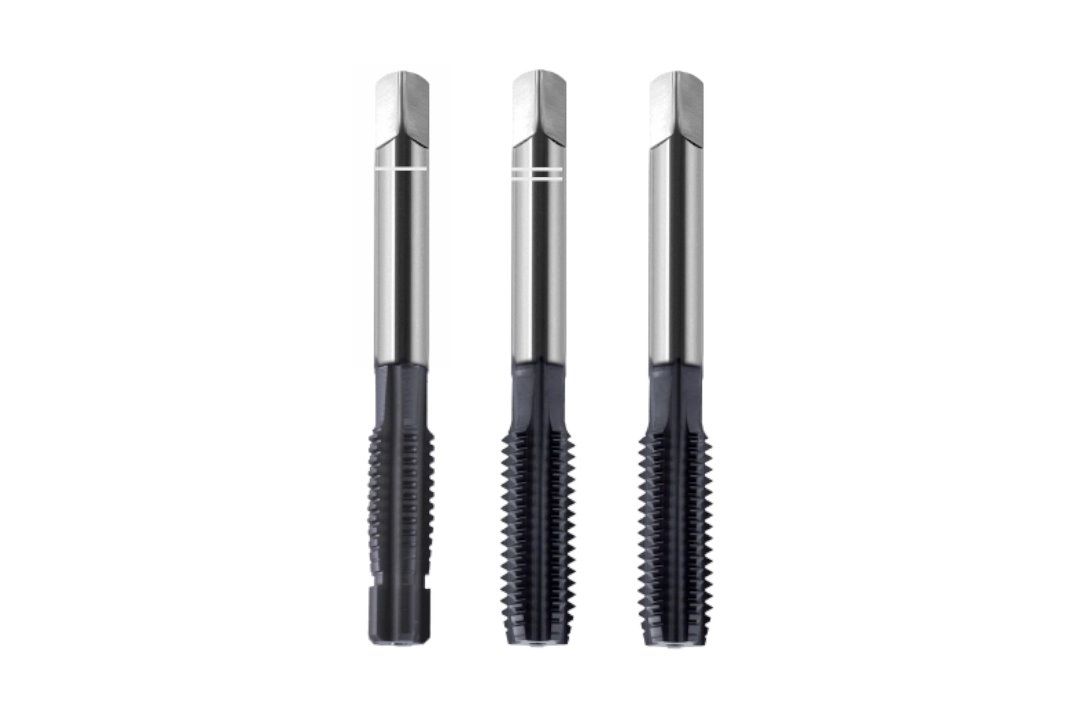

- Zestaw 3 gwintowników ręcznych M8 z pilotem przeznaczonych do wykonywania i kalibrowania zwykłych gwintów metrycznych.
- Gwint M8 o skoku 1,25 mm.
- Wykonanie HRC40 przeznaczone przede wszystkim do obróbki stali o podwyższonej twardości, w tym stali ulepszonych cieplnie.
- Pilot prowadzący ułatwia osiowe wprowadzenie gwintownika w przygotowany otwór i zwiększa stabilność podczas rozpoczęcia gwintowania.
- Do wykonywania gwintów w otworach przelotowych i nieprzelotowych.
- Wykonane ze stali szybkotnącej proszkowej HSSE-PM, charakteryzującej się jednorodną strukturą oraz wysoką odpornością na zużycie.
- Pokryte wielowarstwową powłoką TC (TiN + TiCN), zwiększającą odporność powierzchni roboczej na ścieranie i ograniczającą przywieranie obrabianego materiału.
- Tolerancja wykonywanego gwintu 6HX.
- Wykonanie zgodne z normą DIN 352/3-P.
- Komplet zawiera 3 kolejno pracujące gwintowniki ręczne.
Obrabiane materiały:
- stale ulepszone cieplnie i stale o podwyższonej twardości do ok. 40 HRC
- stale stopowe i narzędziowe
- stale konstrukcyjne i węglowe o podwyższonej wytrzymałości
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | metryczny zwykły |
| Rozmiar | M8 |
| P | 1,25 mm |
| Tolerancja średnicy podziałowej | 6HX |
| l1 | 63 mm |
| l2 | 22 mm |
| ⌀d2 | 6 mm |
| a | 4,9 mm |
| Otwór pod gwint | 6,8 mm |
| Materiał | HSSE-PM |
| Powłoka | TC (TiN + TiCN) |
| Wykonanie | HRC40, z pilotem |
| Norma | DIN 352/3-P |
| Liczba sztuk | 3 |
| Kod produktu | A4-235D51-0080 |
