Opis produktu
Właściwości i zastosowanie:

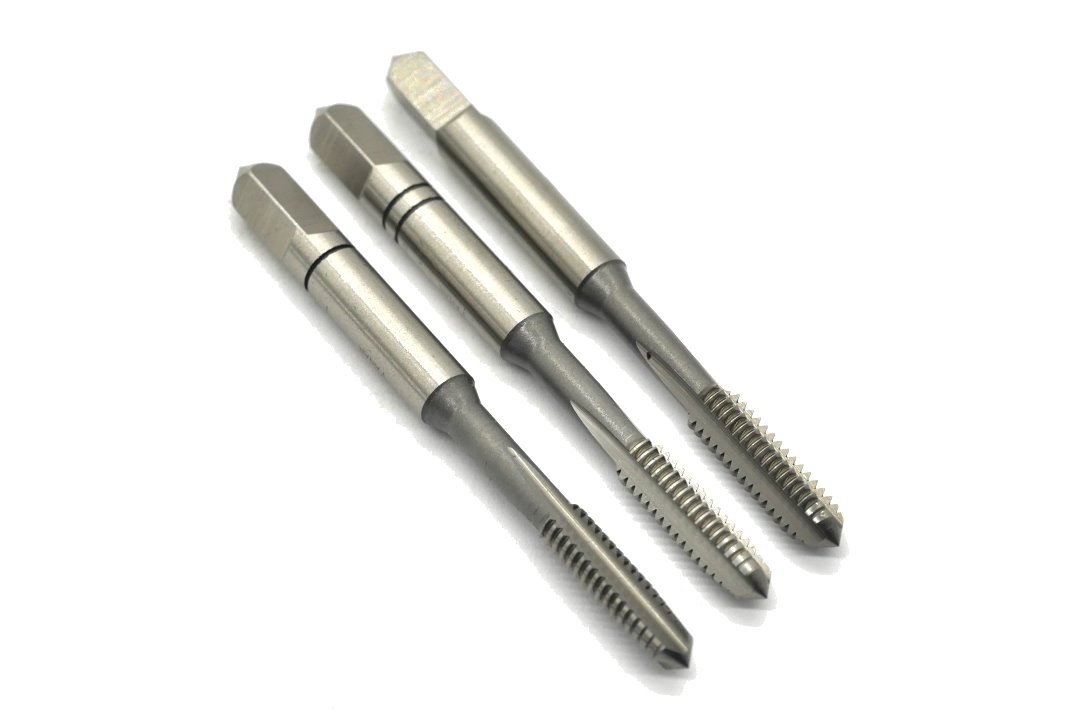

- Zestaw 3 gwintowników ręcznych No8-32 UNC ogólnego przeznaczenia.
- Przeznaczone do wykonywania amerykańskich gwintów zunifikowanych UNC.
- Gwint No8-32 UNC o liczbie 32 zwojów na cal i skoku 0,794 mm.
- Do wykonywania gwintów w otworach przelotowych i nieprzelotowych.
- Wykonane ze stali szybkotnącej HSS, charakteryzującej się wysoką odpornością na zużycie.
- Tolerancja wykonywanego gwintu 2B.
- Wykonanie zgodne z normą DIN 352/3.
- Komplet zawiera gwintownik zdzierak, pośredni oraz wykańczak.
Obrabiane materiały:
- stale i staliwa
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Kierunek | prawy |
| Typ gwintu | amerykański zunifikowany UNC |
| Rozmiar | No8-32 UNC |
| Średnica nominalna | 4,166 mm |
| Liczba zwojów na cal | 32 TPI |
| P | 0,794 mm |
| Tolerancja średnicy podziałowej | 2B |
| l1 | 48 mm |
| l2 | 12 mm |
| l3 | 23 mm |
| ⌀d2 | 4,5 mm |
| a | 3,4 mm |
| Otwór pod gwint | 3,50 mm |
| Materiał | HSS |
| Norma | DIN 352/3 |
| Liczba sztuk | 3 |
| Kod produktu | A1-230001-4108 |
