Opis produktu
Warto艣ci i zastosowanie:

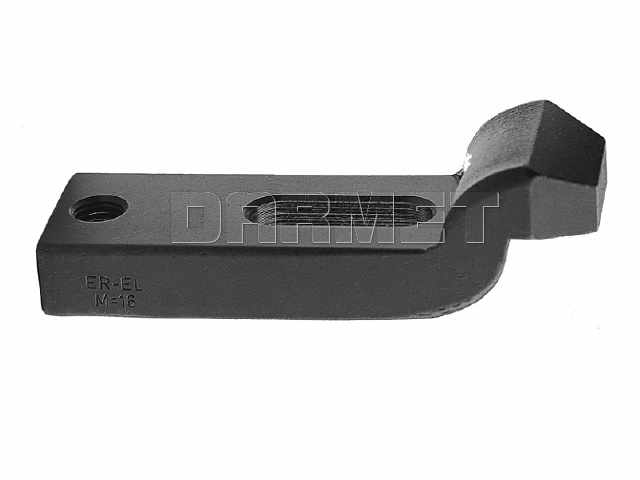

- 艁apa dociskowa odsadzona RLE wykonana wg DIN 6316.
- Docisk typu Z do 艣rub M8.
- W 艂apie odsadzona zosta艂a p艂aszczyzna docisku w przeciwie艅stwie do 艂ap prostych.
- Materia艂: 1.1191, twardo艣膰: 32-35 HRC.
- Uwaga: 艣ruby teowe, podk艂adki i nakr臋tki nale偶y zam贸wi膰 osobno.
Przyk艂ad zastosowania 艂apy dociskowej Typu Z
Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| a | 12 mm |
| b2 | 25 mm |
| b3 | 12 mm |
| c | 9 mm |
| e1 | 25 mm |
| e2 | 25 mm |
| d1 | M8 |
| b1 | 9 mm |
| 艢ruba teowa | M8 |
| h | 24 mm |
| L | 80 mm |
Dost臋pno艣ci s膮 informacyjne na podstawie danych od dystrybutora i mog膮 r贸偶ni膰 si臋 od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
