Opis produktu
Wartości i zastosowanie:

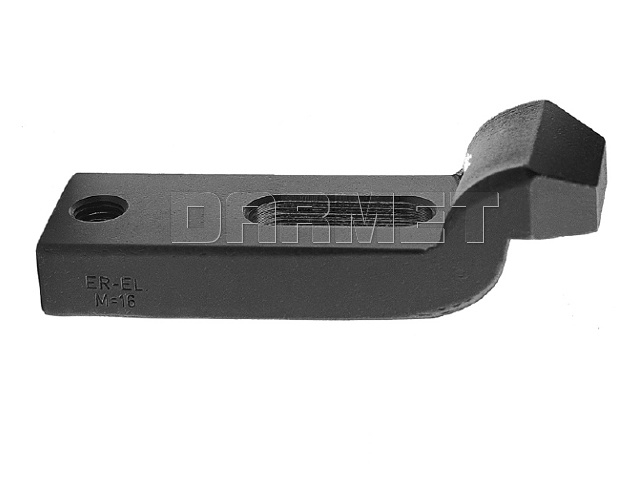

- Łapa dociskowa odsadzona RLE wykonana wg DIN 6316
- Materiał: 1.1191, twardość: 32-35 HRC
- Uwaga: śruby teowe, podkładki i nakrętki należy zamówić osobno
Przykład zastosowania łapy dociskowej Typu Z
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | 50 mm |
| b2 | 80 mm |
| b3 | 40 mm |
| c | 40 mm |
| e1 | 100 mm |
| e2 | 91 mm |
| d1 | M24 |
| b1 | 33 mm |
| Śruba teowa | M30 |
| h | 100 mm |
| L | 315 mm |
Dostępności są informacyjne na podstawie danych od dystrybutora i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
