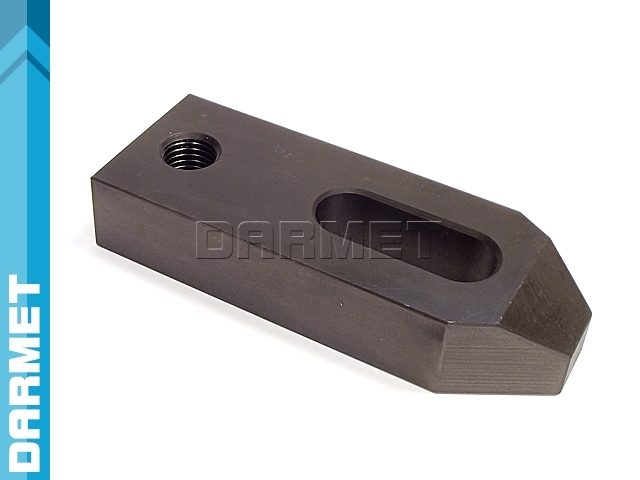

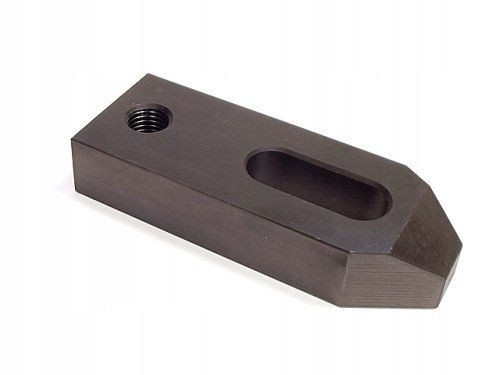

Łapa dociskowa prosta RLF - M20 x 160 mm - DARMET (WG)

Name: Łapa dociskowa prosta RLF - M20 x 160 mm - DARMET (WG)
Brand: DARMET
SKU: 52822
Price: 88.99 PLN
Availability: OutOfStock

(0) opinii

WG_RLF20160

Producent: DARMET

88,99

72,35

Opis produktu

Wartości i zastosowanie:

Łapa dociskowa prosta RLF wykonana wg DIN 6314
Łapami dociskowymi można zamocować przedmiot bezpośrednio na stole obrabiarki lub pośrednio dociskając inny uchwyt obróbkowy np. imadło maszynowe lub uchwyt tokarski.
Do łap dociskowych należy zastosować podpórki o wysokości równej wysokości przedmiotu albo podkładki schodkowe.
Elementy dociskowe proste sprawdzają się przy mocowaniu elementów z płaską powierzchnią czołową.

Przykład zastosowania:

łapa dociskowa prosta - zastosowanie

Dane techniczne:

Łapa dociskowa RLF - wymiary

Parametr	Wartość
d₁	M20
a	30 mm
b₂	60 mm
b₃	22 mm
e₁	60 mm
e₂	30 mm
b₁	22,5 mm
Śruba teowa	M20 - M22
L	160 mm

Instrukcje obsługi

Specyfikacja produktu

Typ proste (RLF)

Długość 160 mm

Gwint M20

Producent: Zakład Obróbki Skrawaniem Darmet sp. z o. o.
Adres: ul. Komunalna 4c, 15-197 Białystok
Kraj pochodzenia: Polska
Kontakt: +48 85 653 86 70, handel@darmet.com.pl
