Opis produktu
Warto艣ci i zastosowanie:

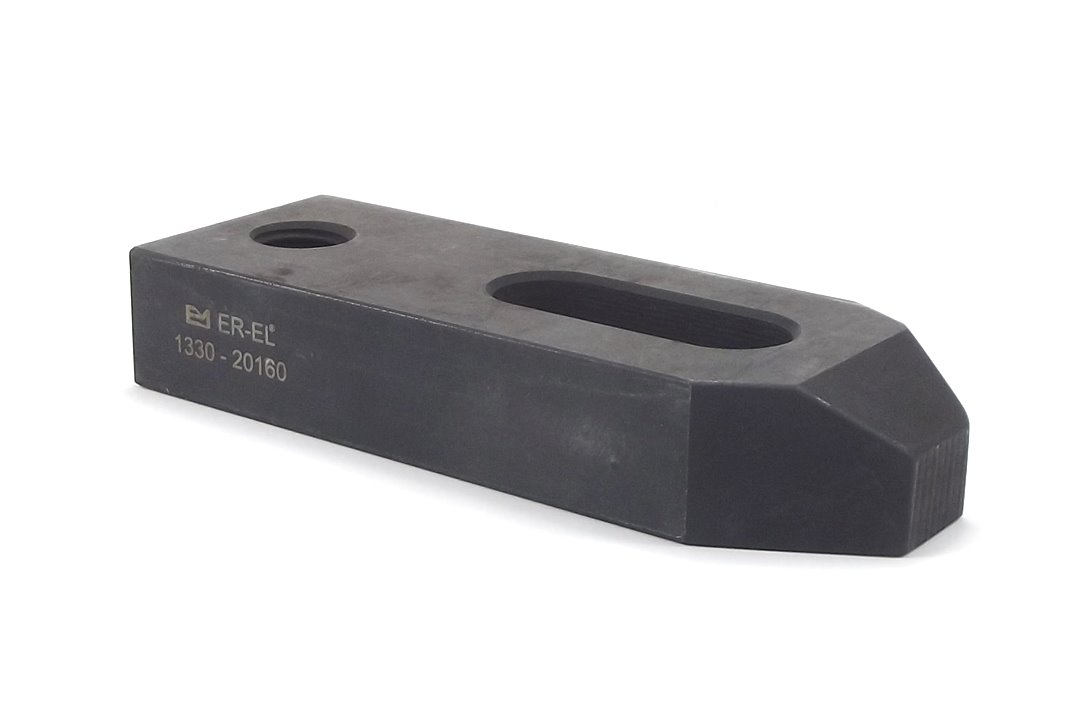

- 艁apa dociskowa prosta RLF wykonana wg DIN 6314.
- Materia艂: 1.1191, twardo艣膰: 32-35 HRC.
- 艁apami dociskowymi mo偶na zamocowa膰 przedmiot bezpo艣rednio na stole obrabiarki lub po艣rednio dociskaj膮c inny uchwyt obr贸bkowy np. imad艂o maszynowe lub uchwyt tokarski.
- Do 艂ap dociskowych nale偶y zastosowa膰 podp贸rki o wysoko艣ci r贸wnej wysoko艣ci przedmiotu albo podk艂adki schodkowe.
- Elementy dociskowe proste sprawdzaj膮 si臋 przy mocowaniu element贸w z p艂ask膮 powierzchni膮 czo艂ow膮.
Przyk艂ad zastosowania 艂apy dociskowej prostej
Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| d1 | M24 |
| a | 35 mm |
| b2 | 70 mm |
| b3 | 26 mm |
| e1 | 80 mm |
| e2 | 35 mm |
| b1 | 26 mm |
| 艢ruba teowa | M24 |
| L | 200 mm |
