Opis produktu
Wartości i zastosowanie:

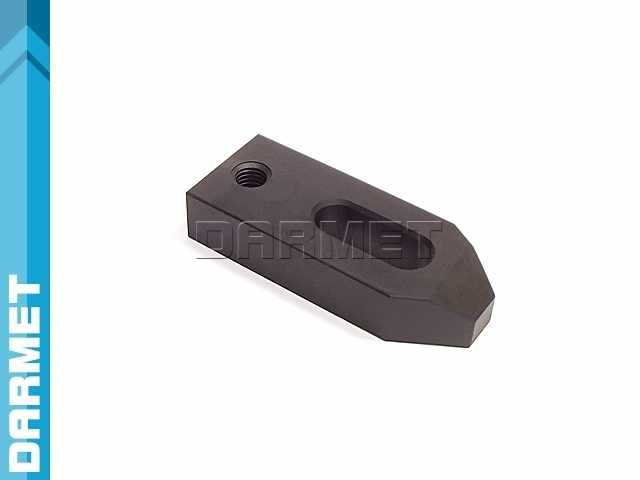

- Łapa dociskowa prosta RLF wykonana wg DIN 6314.
- Materiał: 1.1191, twardość: 32-35 HRC.
- Łapami dociskowymi można zamocować przedmiot bezpośrednio na stole obrabiarki lub pośrednio dociskając inny uchwyt obróbkowy np. imadło maszynowe lub uchwyt tokarski.
- Do łap dociskowych należy zastosować podpórki o wysokości równej wysokości przedmiotu albo podkładki schodkowe.
- Elementy dociskowe proste sprawdzają się przy mocowaniu elementów z płaską powierzchnią czołową.
Uwaga! Śruby teowe, podkładki i nakrętki należy zamówić osobno.
Przykład zastosowania łapy dociskowej prostej
Dane techniczne:
| Parametr | Wartość |
|---|---|
| d1 | M8 |
| a | 10 mm |
| b2 | 20 mm |
| b3 | 8 mm |
| e1 | 20 mm |
| e2 | 10 mm |
| b1 | 6,6 mm |
| Śruba teowa | M6 |
| L | 50 mm |
