Opis produktu
Właściwości i zastosowania:
- Typ HF twardy ferryt
- Odporność temperaturowa do 200 °C

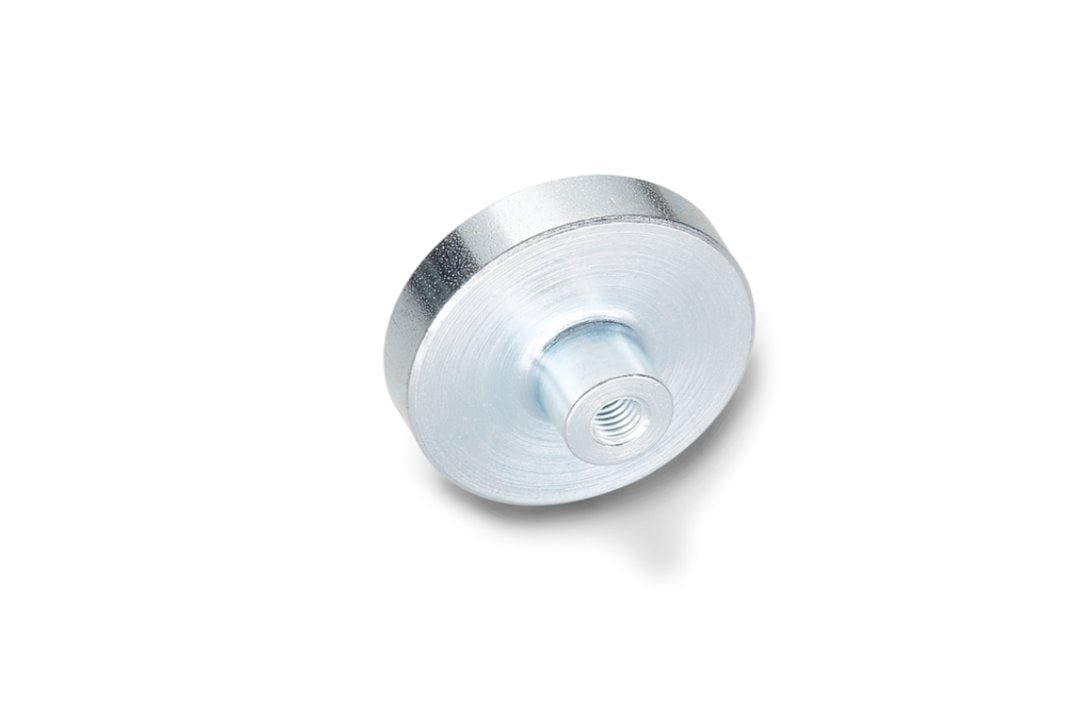

- Obudowa ze stali ocynkowanej, z gwintem wewnętrznym
- Magnesy trwałe GN 50.2 tworzą razem z obudową stalową i pierścieniem z tworzywa system, który zapewnia osłonę i wzmocnienie magnesu, co przekłada się na optymalne przekazywanie strumienia magnetycznego na powierzchnię przylegania.
Tabela wymiarów
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 50.2-HF-10-4,5-M3 |
| d1 | 10 ±0,1 mm |
| h | 4.5 +0.2/-0.1 mm |
| d2 | M 3 |
| d3 | 6 ±0.1 mm |
| l | 7 mm |
| t | 5 mm |
| Nominalna siła przylegania | 4 N |
| Waga | 0,003 kg |
Warianty:
- Typ HF twardy ferryt, odporność temperaturowa do 200 °C
- Typ SC SC, samar, kobalt, odporność temperaturowa do 200 °C
- Typ NdFeB ND, neodym, żelazo, bor, odporność na temperaturę do 80°C
