Opis produktu
Do jakiego przegubu:
- Do przegubów krzyżakowych DIN 808 pojedynczych (typ EG z łożyskowaniem ślizgowym i EW z łożyskowaniem igiełkowym) o średnicy zewnętrznej d1 = 22 mm.
- Pasujące oznaczenia: DIN 808-22-… z końcówką EG / EW – otwór d2: 10, 12 mm (wersje B, K i V, stal i stal nierdzewna).
Właściwości i zastosowanie:
- Typ E: do przegubów pojedynczych.

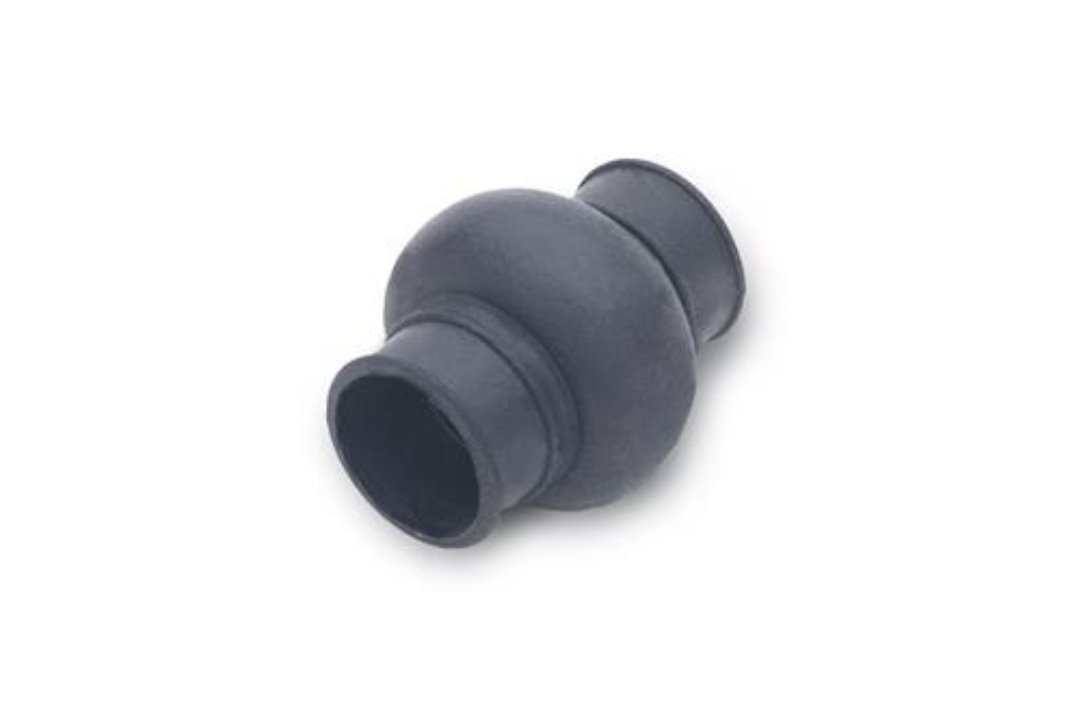

- Mieszki ochronne GN 808.1 w pełni chronią przeguby przed zanieczyszczeniami.
- Po napełnieniu smarem zapewniają przegubom z łożyskowaniem ślizgowym długotrwałe smarowanie.
- Mieszek mocuje się na przegubie dwiema opaskami zaciskowymi (w komplecie).
- Materiał: guma (CR), kolor czarny.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 808.1-22-E |
| d 1 (średnica przegubu DIN 808) | 22 mm |
| Otwór d 2 pasujących przegubów DIN 808 | 10, 12 mm |
| d 2 | 20,5 mm |
| d 3 | 40 mm |
| l 1 | 45 mm |
| Waga | 0,015 kg |
Dostępne wykonania GN 808.1:
- Typ E: do przegubów pojedynczych (DIN 808 EG / EW)
- Typ D: do przegubów podwójnych (DIN 808 DG / DW)
