Opis produktu
Właściwości i zastosowania:
- Typ A bez przeciwnakrętki
- Stal 1.7225 (42 CrMo 4V)
- Powierzchnia ocynkowana, pasywacja niebieska

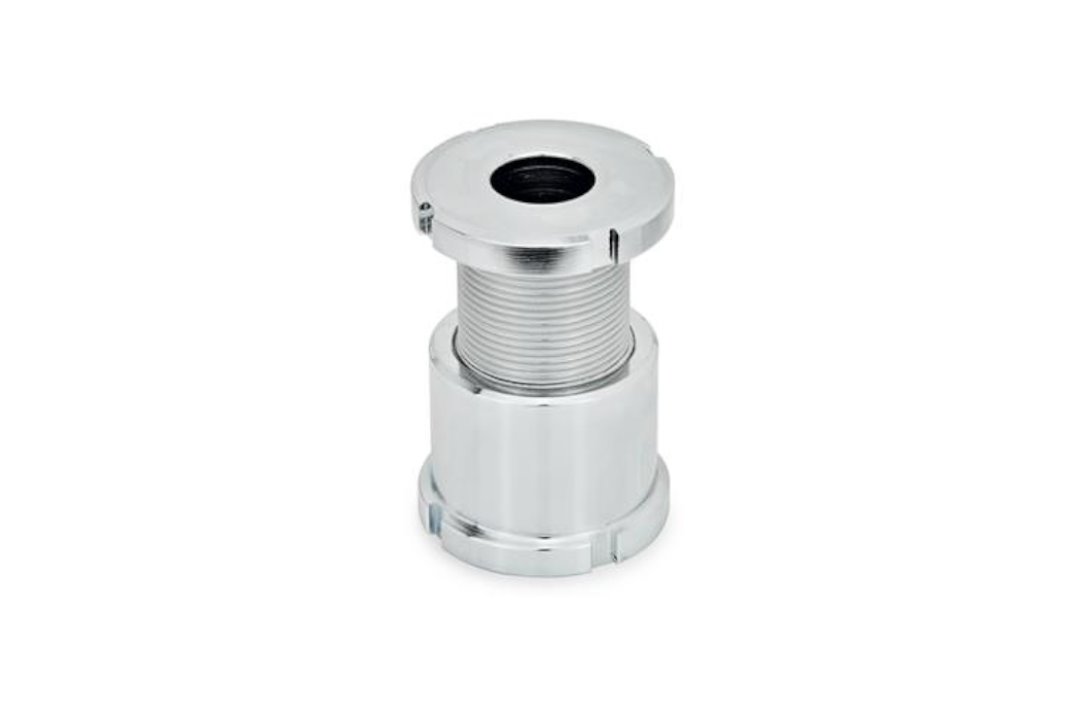

- Moduły pozycjonujące GN 350 są stosowane w operacjach łączenia i poziomowania. Składają się z gwintowanej tulei górnej oraz współpracującej z nią tulei dolnej
- Wbudowany pierścień zabezpieczający służy jako ogranicznik dla wysokości wysuwu
- Gwint drobnozwojny zapewnia precyzyjną regulację wysokości modułu oraz pewne blokowanie przy użyciu klucza hakowego
- Połączenie gwintowe dwóch tulei jest stale obciążone statycznie, co zapobiega jego rozregulowaniu
- Jeśli warunki pracy wymagają dodatkowego zabezpiecznia, sugerujemy użycie typu AK (z przeciwnakrętką)
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 350-70-33-A-ST |
| d1 | 70 mm |
| d2h11 | 33 mm |
| d3 | M 50x1,5 |
| h1 | 66 mm |
| h2 | 106 mm |
| h3 | 40 mm |
| Dla śruby | M 30 |
| r | M 30 |
| Obciążenie statyczne F1 | 225 kN |
| Obciążenie statyczne F2 | 20,6 kN |
| Waga | 1,21 kg |
