Opis produktu
Właściwości i zastosowania:
- Stal nierdzewna AISI 303(X 10 CrNiS 18-9) NI
- Powierzchnia ocynkowana, pasywacja niebieska
- F1: maks. obciążenie całkowite
- F2: obciążenie maksymalne po odjęciu maksymalnego naprężenia wstępnego

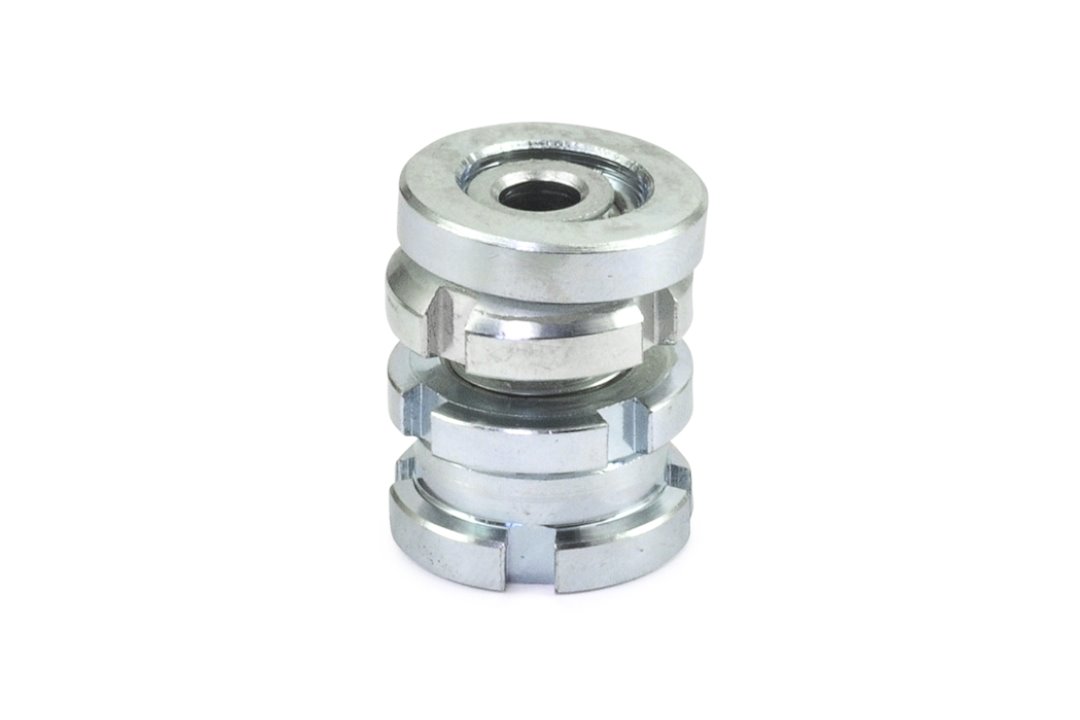

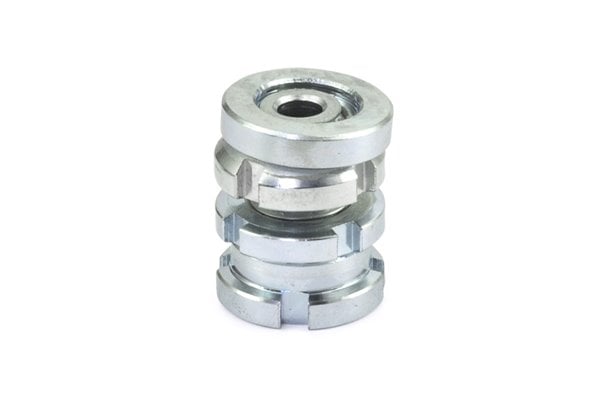

- Moduły pozycjonujące GN 350.5 są stosowane w operacjach łączenia i poziomowania
- Wbudowane podkładki wahliwe pozwalają na dokładny montaż dwóch nierównoległych powierzchni przy odchyleniu do ≈ 4°
- Składają się z gwintowanej tulei górnej oraz współpracującej z nią tulei dolnej
- Gwint drobnozwojny zapewnia precyzyjną regulację wysokości modułu oraz pewne blokowanie przy użyciu klucza hakowego
- Wbudowany pierścień zabezpieczający służy jako ogranicznik dla wysokości wysuwu
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 350.5-25-6,6-40-NI |
| d p6/h6 | 25 mm |
| d1 | 25 mm |
| d2 | 6,6 mm |
| d3 | M 15x 1 |
| h1 | 40 mm |
| h2 | 50 mm |
| h3 | 10 mm |
| Dla śruby | M 6 |
| r | M 6 |
| Obciążenie statyczne F1 | 27,1 kN |
| Waga | 0,085 kg |
