Opis produktu
Właściwości i zastosowania:
- Stal nierdzewna AISI 303 (X 10 CrNiS 18-9) NI
- F1: maks. obciążenie całkowite
- F2: obciążenie maksymalne po odjęciu maksymalnego naprężenia wstępnego

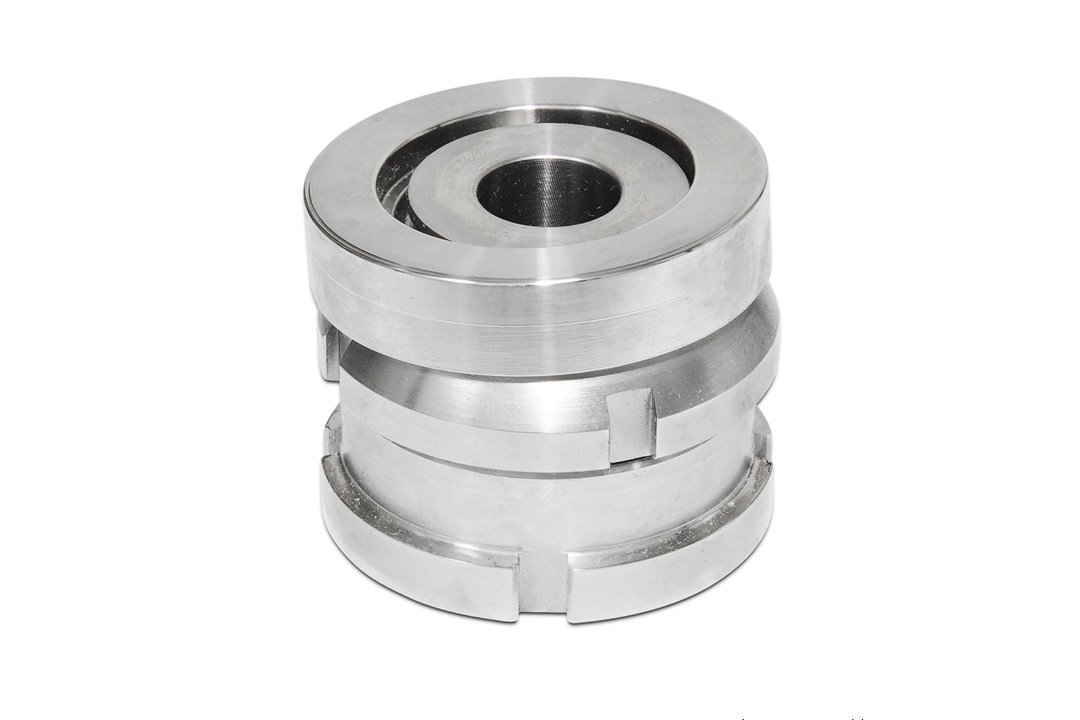

- Moduły pozycjonujące GN 350.2 są stosowane w operacjach łączenia i poziomowania
- Wbudowane podkładki wahliwe pozwalają na dokładny montaż dwóch nierównoległych powierzchni przy odchyleniu do ≈ 4°
- Składają się z gwintowanej tulei górnej oraz współpracującej z nią tulei dolnej
- Gwint drobnozwojny zapewnia precyzyjną regulację wysokości modułu oraz pewne blokowanie przy użyciu klucza hakowego
- Wbudowany pierścień zabezpieczający służy jako ogranicznik dla wysokości wysuwu
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 350.2-80-33-56-NI |
| d1 | 80 mm |
| d2 | 33 mm |
| h1 | 56 mm |
| d3 | M 60 x 2 |
| h2 | 68 mm |
| h3 Zakres regulacji | 12 mm |
| Dla śruby | M 30 |
| Obciążenie statyczne F1 | 323 kN |
| Obciążenie statyczne F2 | 118,6 kN |
| Waga | 1,58 kg |
