Opis produktu
Właściwości i zastosowania:
- Stal, 1.7225 (42 CrMo 4V)
- Powierzchnia ocynkowana, pasywacja niebieska
- F1: maks. obciążenie całkowite
- F2: obciążenie maksymalne po odjęciu maksymalnego naprężenia wstępnego

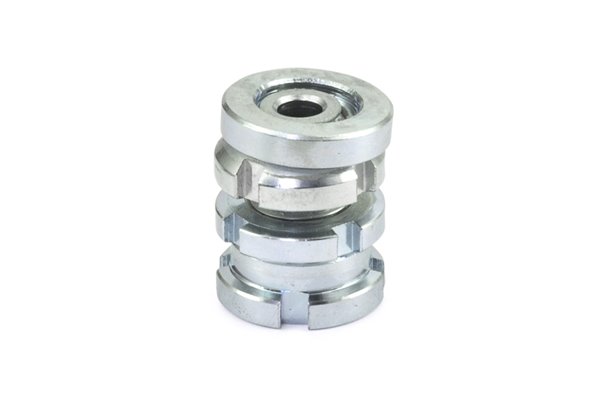

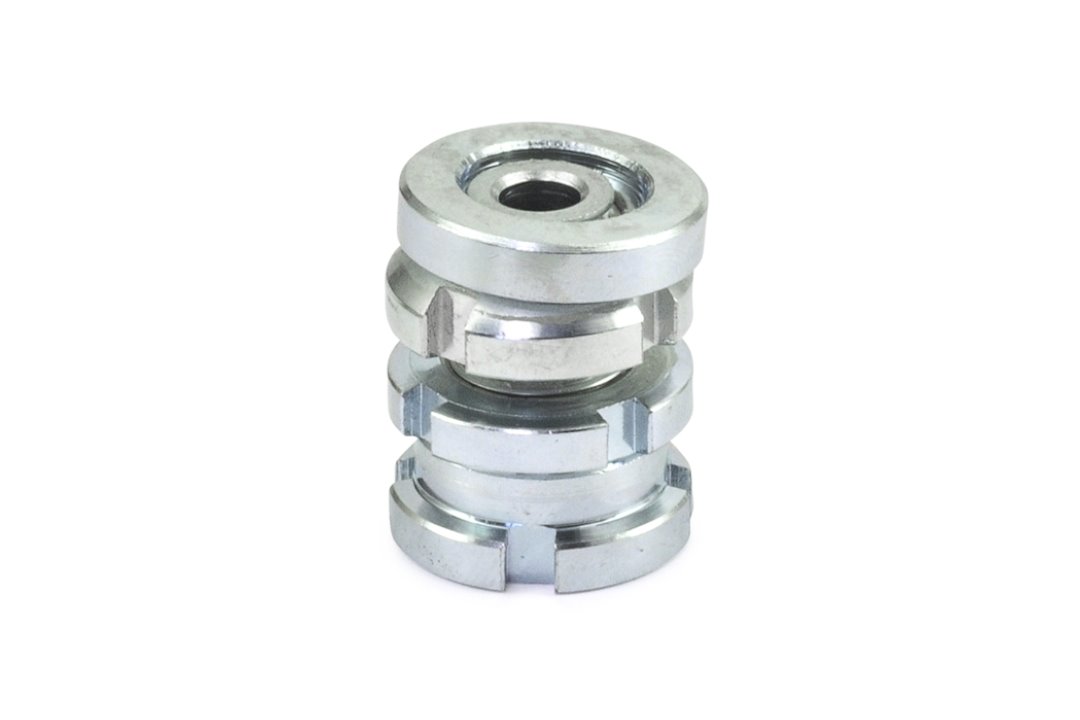

- Moduły pozycjonujące GN 350.5 są stosowane w operacjach łączenia i poziomowania
- Wbudowane podkładki wahliwe pozwalają na dokładny montaż dwóch nierównoległych powierzchni przy odchyleniu do ≈ 4°
- Składają się z gwintowanej tulei górnej oraz współpracującej z nią tulei dolnej
- Gwint drobnozwojny zapewnia precyzyjną regulację wysokości modułu oraz pewne blokowanie przy użyciu klucza hakowego
- Wbudowany pierścień zabezpieczający służy jako ogranicznik dla wysokości wysuwu
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 350.5-32-11-32-ST |
| d p6/h6 | 32 mm |
| d1 | 32 mm |
| d2 | 9 mm |
| d3 | M 20x 1 |
| h1 | 32 mm |
| h2 | 37 mm |
| h3 | 5 mm |
| Dla śruby | M 10 |
| r | M 10 |
| Obciążenie statyczne F1 | 65 kN |
| Waga | 0,12 kg |
