Opis produktu
Właściwości i zastosowania:
- Stal 1.7225 (42 CrMo 4 V)
- Powierzchnia ocynkowana, pasywacja niebieska
- F1: maks. obciążenie całkowite
- F2: obciążenie maksymalne po odjęciu maksymalnego naprężenia wstępnego

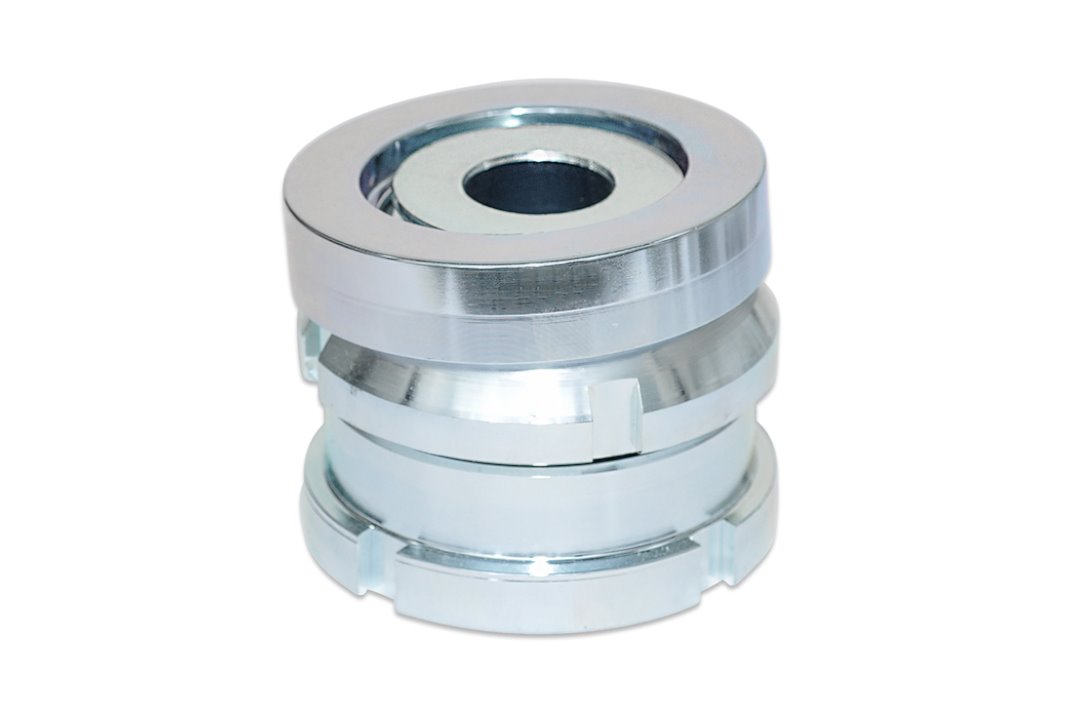

- Moduły pozycjonujące GN 350.2 są stosowane w operacjach łączenia i poziomowania
- Wbudowane podkładki wahliwe pozwalają na dokładny montaż dwóch nierównoległych powierzchni przy odchyleniu do ≈ 4°
- Składają się z gwintowanej tulei górnej oraz współpracującej z nią tulei dolnej
- Gwint drobnozwojny zapewnia precyzyjną regulację wysokości modułu oraz pewne blokowanie przy użyciu klucza hakowego
- Wbudowany pierścień zabezpieczający służy jako ogranicznik dla wysokości wysuwu
Tabela wymiarów:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 350.2-70-26-50-ST |
| d1 | 70 mm |
| d2 | 26 mm |
| h1 | 50 mm |
| d3 | M 50 x 1,5 |
| h2 | 60 mm |
| h3 Zakres regulacji | 10 mm |
| Dla śruby | M 24 |
| Obciążenie statyczne F1 | 330 kN |
| Obciążenie statyczne F2 | 157 kN |
| Waga | 0,94 kg |
