Opis produktu
W艂a艣ciwo艣ci i zastosowanie:

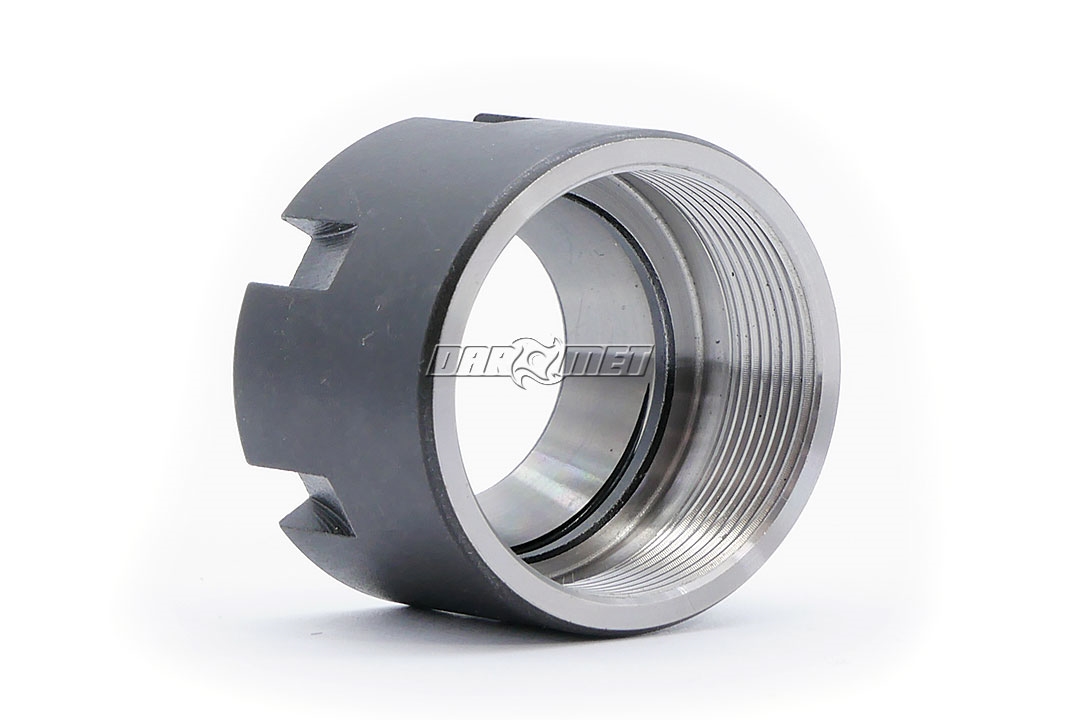

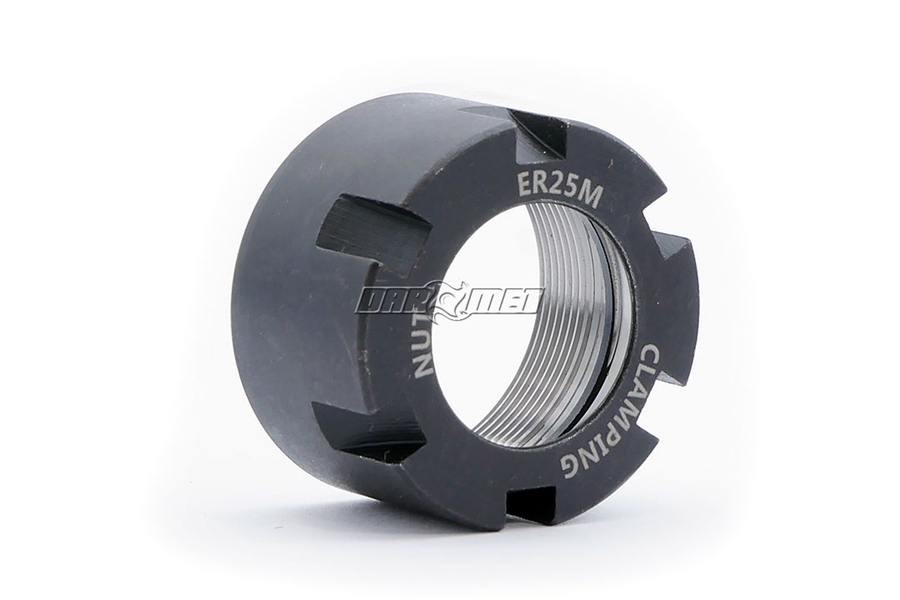

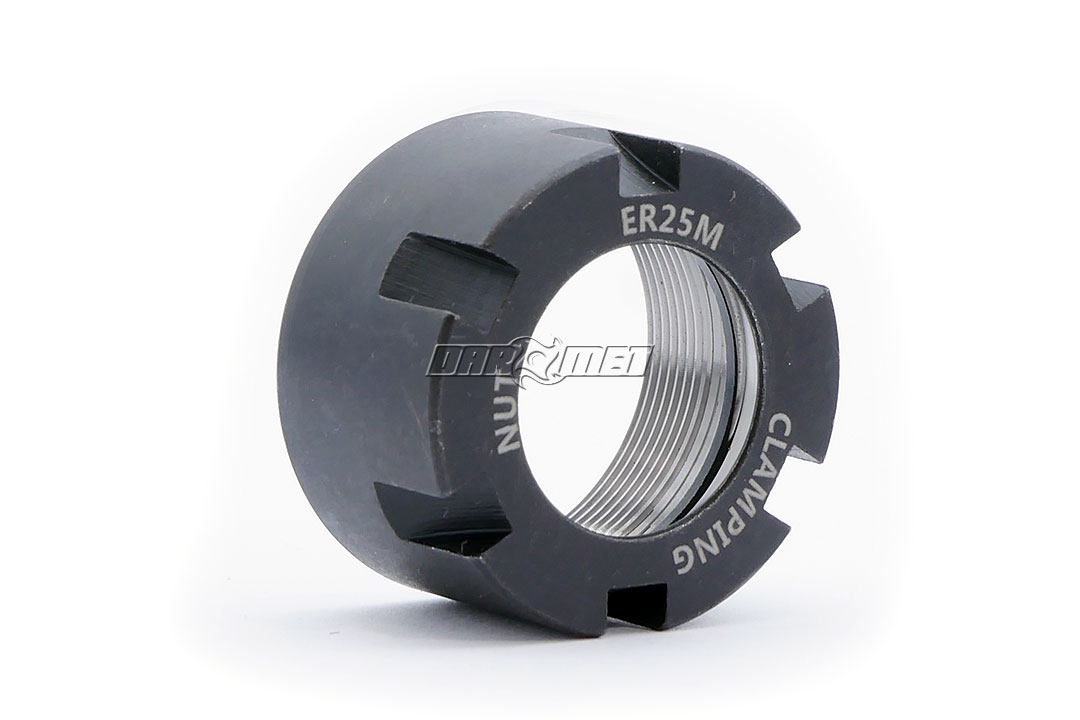

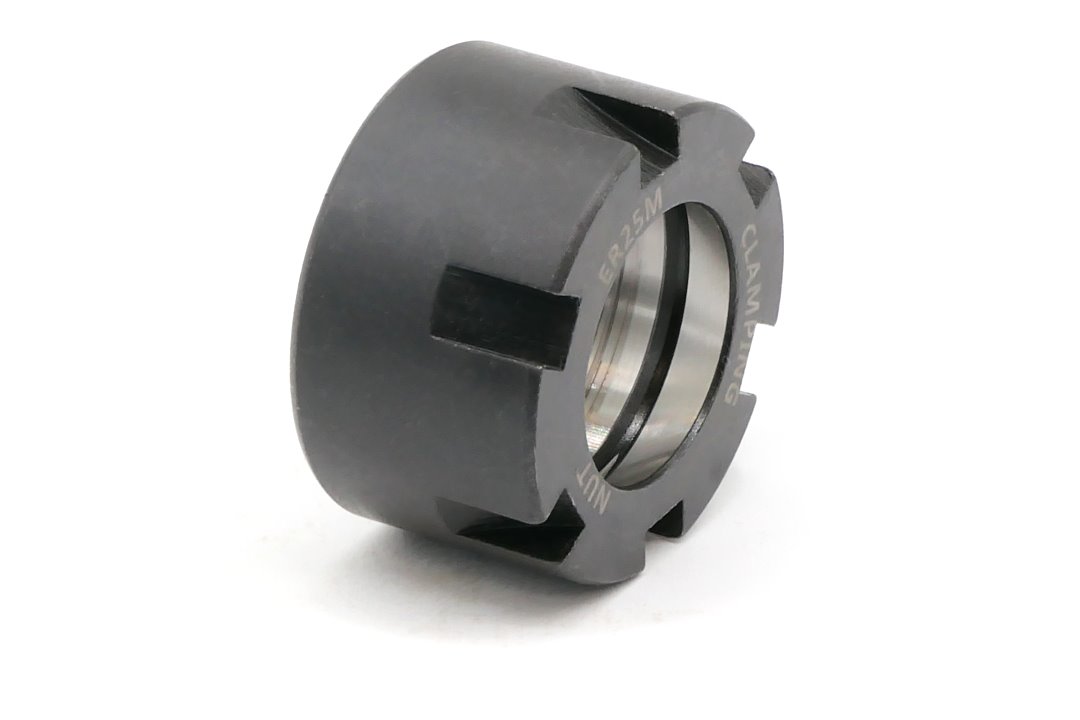

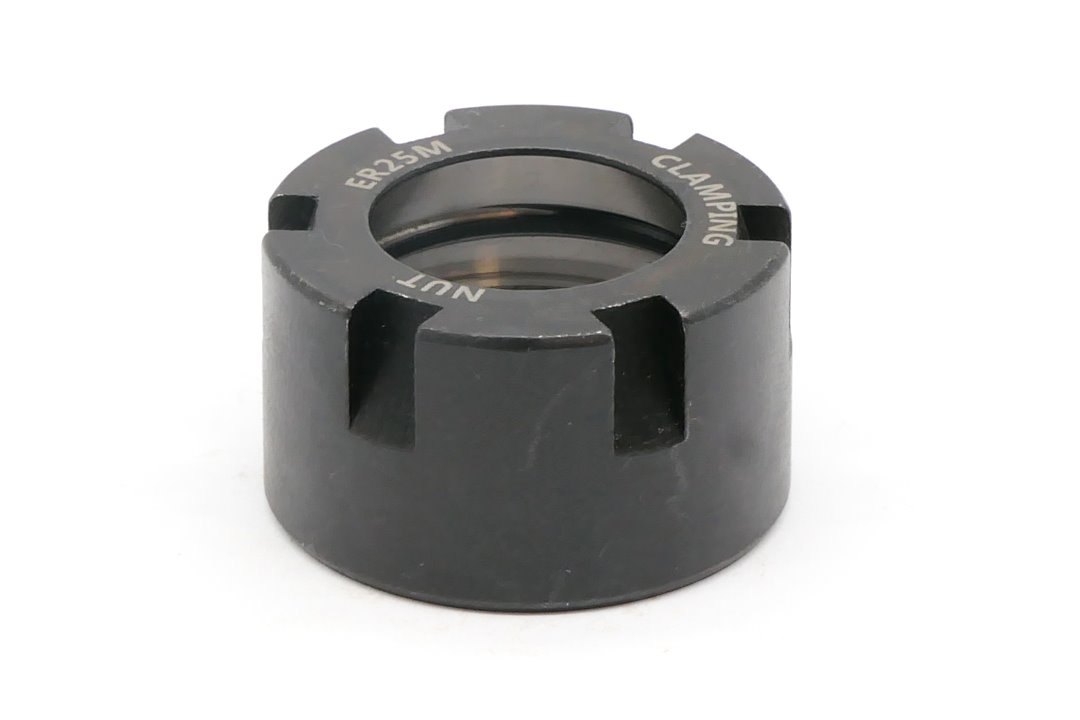

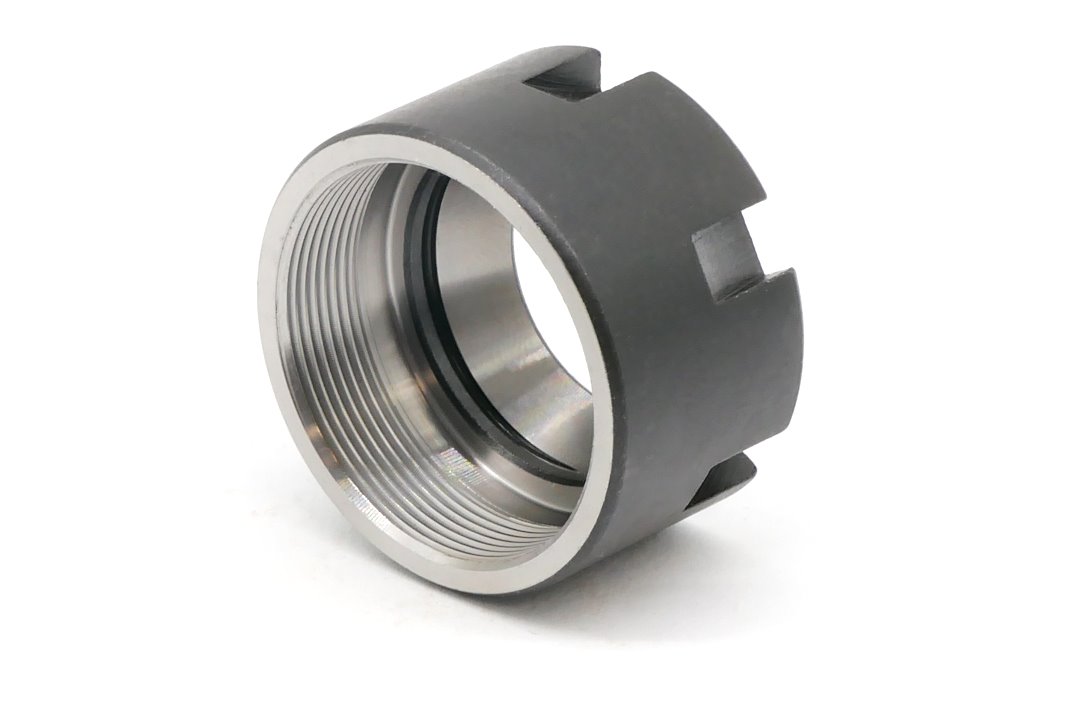

- Nakr臋tka ER Mini do tulejek ER25.
- Dokr臋cenie mo偶liwe tylko dzi臋ki kluczowi ER25 Mini.
- Wykonana ze stali o wysokiej jako艣ci.
- Przeznaczona do oprawek u偶ywanych z tulejkami zaciskowymi ER DIN 6499.
- Przed monta偶em w oprawce tulejka musi by膰 w艂o偶ona do nakr臋tki.
- Zamiennik nakr臋tki ER25 Mini z firmy APX.

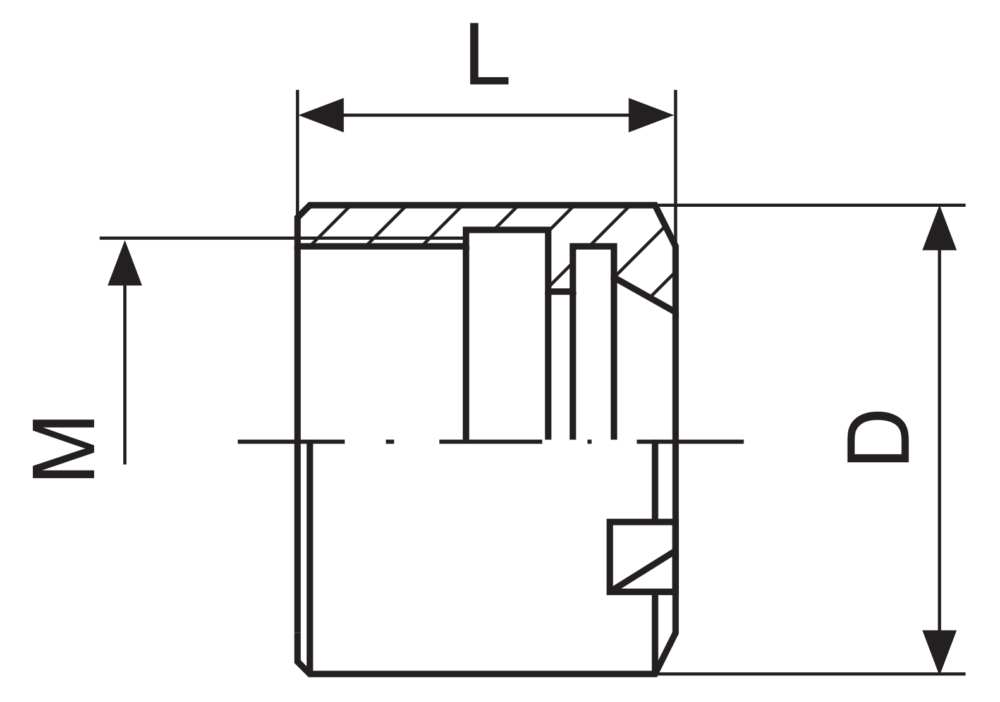

Dane techniczne:
| Parametr | Warto艣膰 |
|---|---|
| Typ tulejki | ER25 |
| D | 35 mm |
| L | 20 mm |
| M | M30 x 1,0 |
Monta偶 tulejek w nakr臋tkach:
|
|
||
|
Monta偶 tulejki zaciskowej w nakr臋tce oprawki |
Tulejka prawid艂owo zamontowana | Demonta偶 tulejki zaciskowej |
Aby prawid艂owo zamontowa膰 tulejk臋 zaciskow膮 ER w oprawce nale偶y:
- Tulejk臋 w艂o偶y膰 pod k膮tem do nakr臋tki.
- Zaczepi膰 kana艂kiem tulejki o mimo艣rodowy lub cylindryczny wyst臋p nakr臋tki (rys. A).
- Wcisn膮膰 tulejk臋 do nakr臋tki (rys. B).
- Nakr臋tk臋 z wci艣ni臋t膮 tulejk膮 skr臋ci膰 z oprawk膮, tak aby mo偶liwe by艂o zamocowanie obrabianego narz臋dzia.
