Opis produktu
Właściwości i zastosowanie:

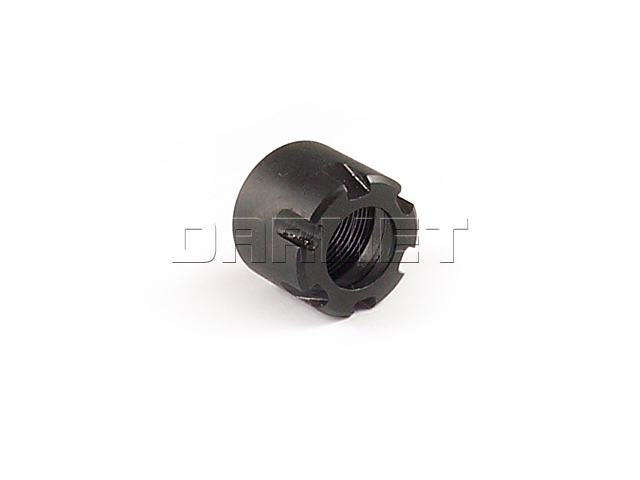

- Nakrętka ER 11 Mini do tulejek ER11 została wykonana z wysokiej jakości stali.
- Dokręcenie możliwe jest tylko dzięki kluczowi ER11 Mini.
- Gwint : M13x0,75
- Przeznaczona do oprawek używanych z tulejkami zaciskowymi ER 11 (DIN 6499).
- Przed montażem w oprawce tulejka musi być włożona do nakrętki.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| ER | 11 |
| D | 16 mm |
| H | 12,0 mm |
| G | M13 x 0,75 |
| Kod produktu | 0642 198 229 900 |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamotować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
