Opis produktu
Właściwości i zastosowanie:

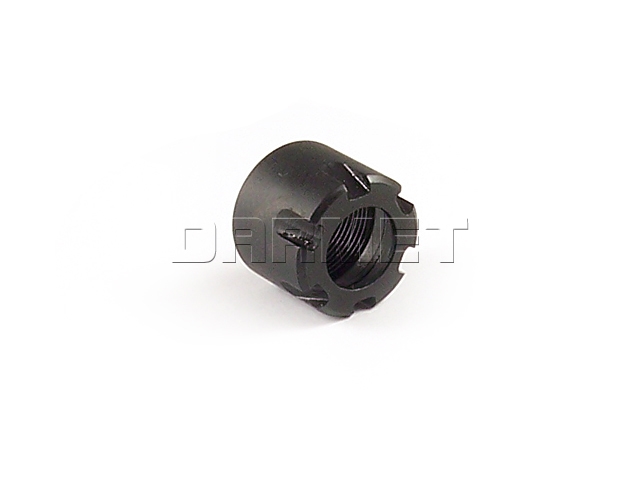

- Nakrętka ER 20 Mini do tulejek ER20 została wykonana z wysokiej jakości stali.
- Dokręcenie możliwe jest tylko dzięki kluczowi ER20 Mini.
- Gwint : M24 x 1,0
- Przeznaczona do oprawek używanych z tulejkami zaciskowymi ER 20 (DIN 6499).
- Przed montażem w oprawce tulejka musi być włożona do nakrętki.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| ER | 20 |
| D | 28 mm |
| H | 19 mm |
| G | M24 x 1,0 |
| Kod produktu | 0642 198 330 026 |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamotować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
