Opis produktu
Właściwości i zastosowanie:

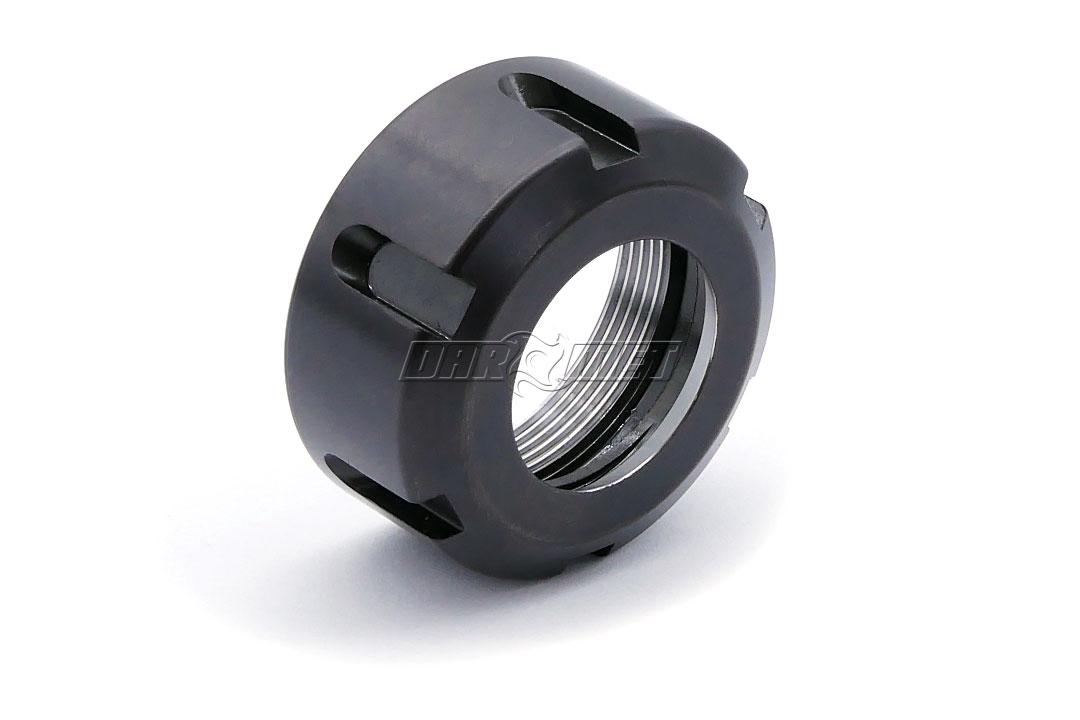

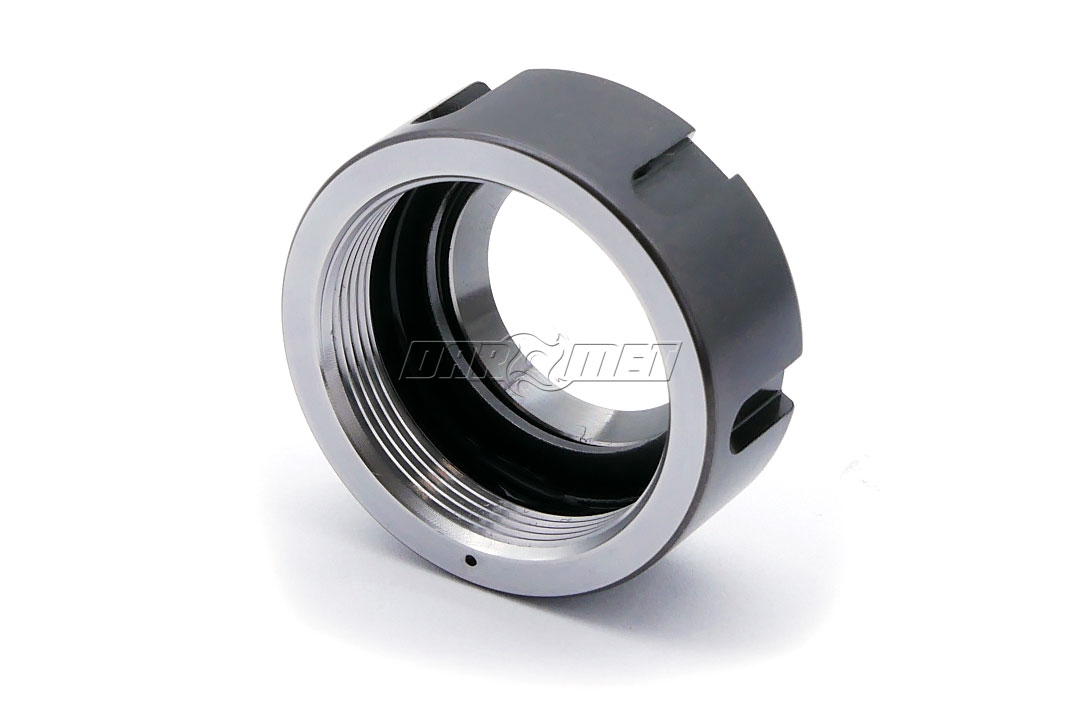

- Nakrętka ER25 została wykonana ze stali o wysokiej jakości.
- Przeznaczona do oprawek używanych z tulejkami zaciskowymi ER DIN 6499.
- Przed montażem tulejki w oprawce musi być ona włożona do nakrętki.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| ER | 25 |
| DIN 6499 | D25 |
| D | 42 mm |
| H | 20,0 mm |
| G | M32x1,5 |
| kod produktu | 0642 198 330 306 |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamotować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
