Opis produktu
Właściwości i zastosowanie:

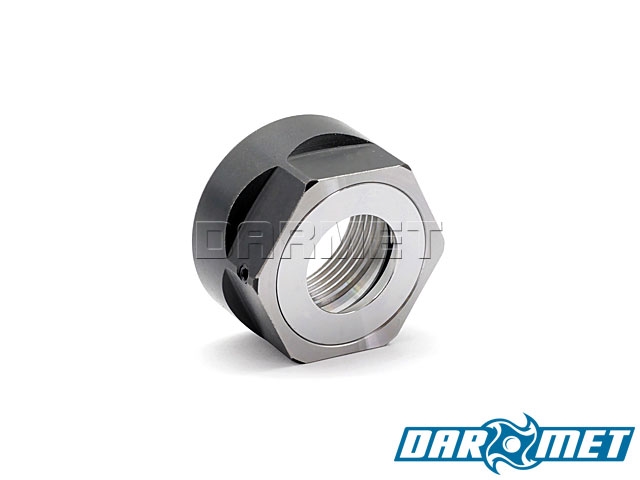

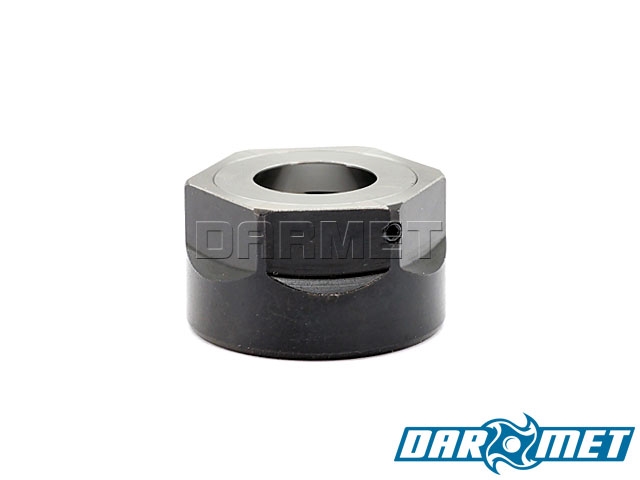

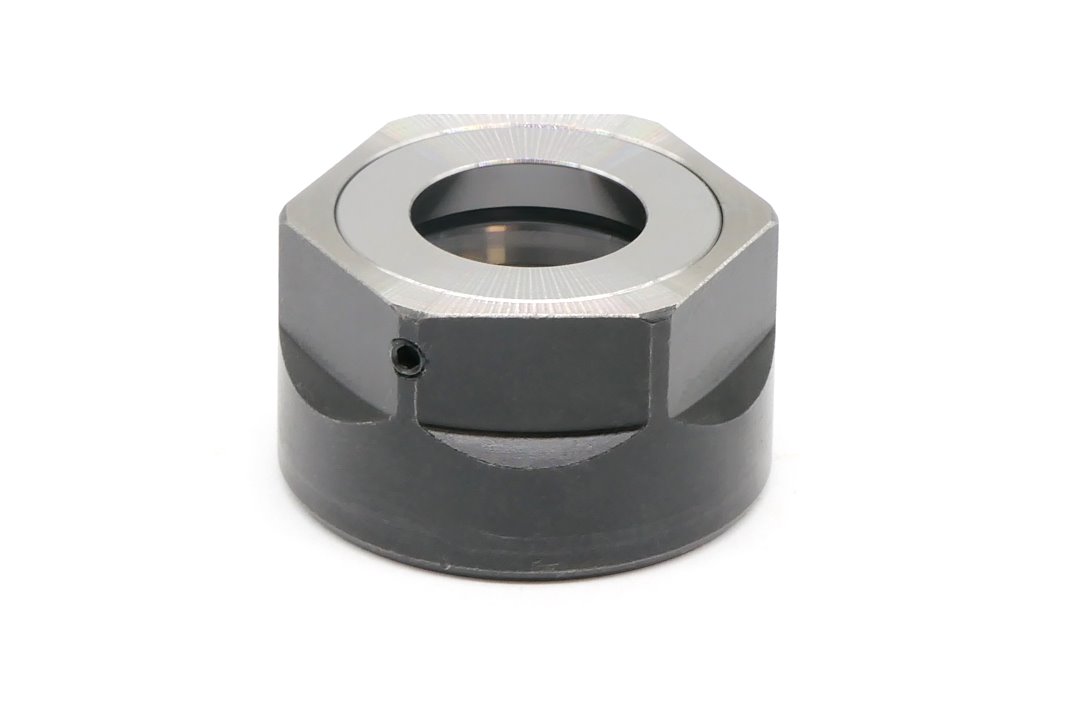

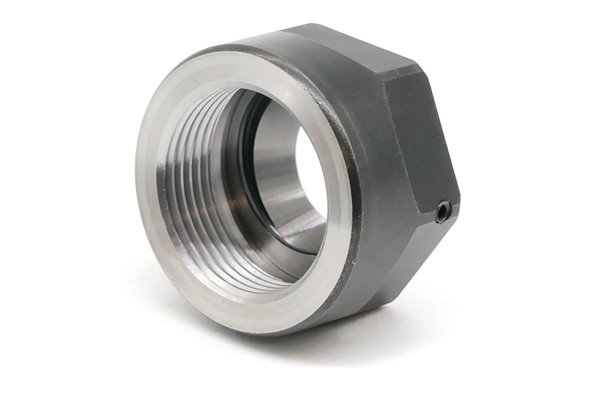

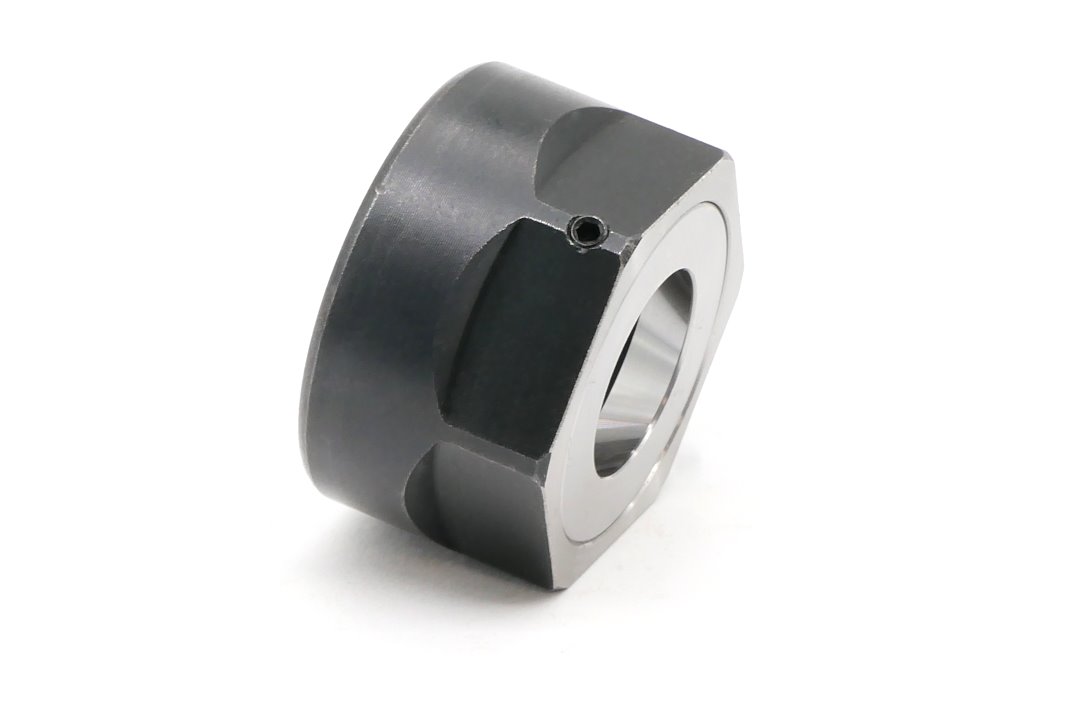

- Nakrętka mocująca z łożyskiem kulowym ślizgowym.
- Zabezpieczenie łożyska to śruba imbusowa 1,5mm
- Wykonana ze stali o wysokiej jakości.
- Przeznaczona do oprawek używanych z tulejkami zaciskowymi ER20 DIN 6499.
- Przed montażem w oprawce tulejka musi być włożona do nakrętki.
- Dokręcanie i odkręcanie za pomocą płaskiego klucza 30 mm.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| D | 34 | mm |
| L | 19 | mm |
| M | M25 x 1,5 | |
| Waga | 0,05 | kg |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
