Opis produktu
Właściwości i zastosowanie:

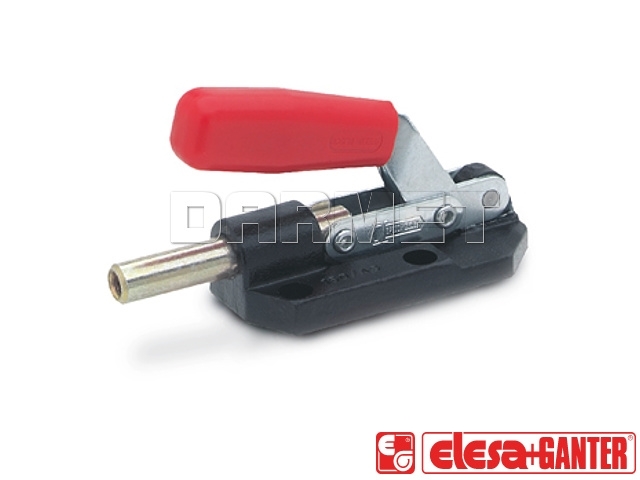

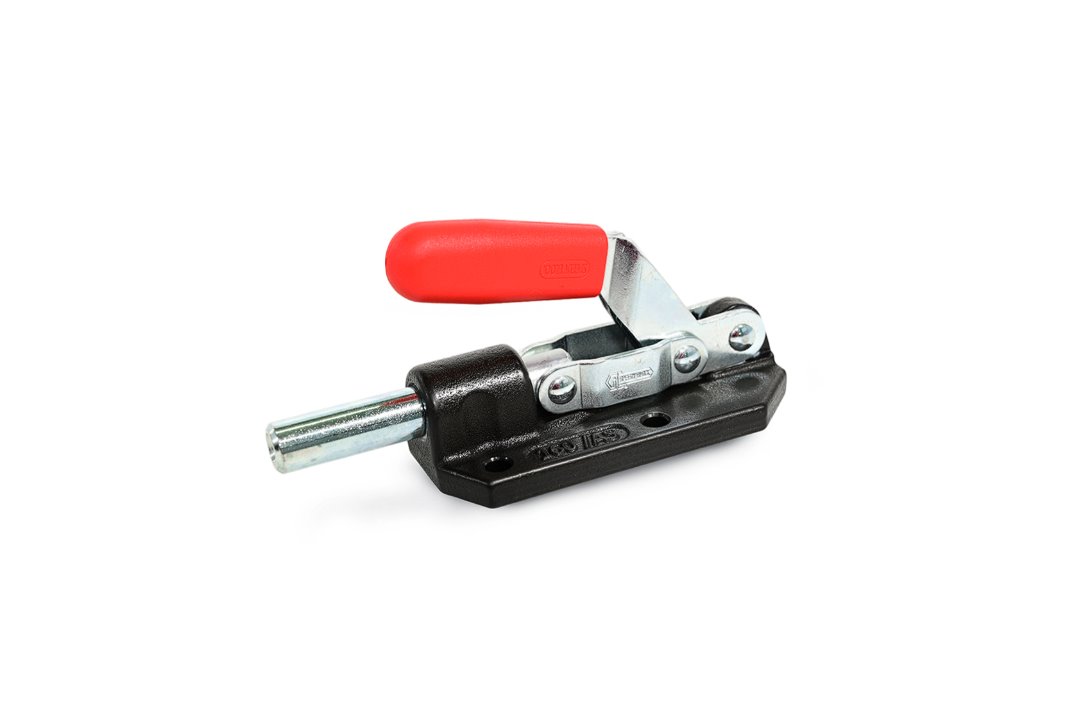

- Napinacz suwakowy ciągnąco-pchający
- Korpus i elementy gięte: stal kuta, oksydowana na czarno
- Popychacz i elementy metalowe: stal St37, cynkowana na niebiesko
- Panewka prowadząca: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Napinacze suwakowe GN 842 dzięki solidnym, masywnym korpusom mogą być stosowane, gdy wymagana jest bardzo wysoka siła przytrzymania
➕ Napinacze suwakowe
W przypadku tych napinaczy ruch wahadłowy dźwigni jest przekształcany na ruch osiowy, powodując pchanie lub ciągnięcie popychacza.
Dane techniczne:
| Parametr | Watrość | Jedn. |  |
|---|---|---|---|
| a | 25 | mm | |
| b1 | 133 | mm | |
| b2 | 57 | mm | |
| d1 | 16 | mm | |
| d2 | M10 | ||
| d3 | 8.5 | mm | |
| h1 ≈ | 95 | mm | |
| h2 | 38 | mm | |
| l1 | 182 | mm | |
| l2 ≈ | 170.5 | mm | |
| l3 | 49 | mm | |
| m1 | 41 | mm | |
| m2 | 15 | mm | |
| m3 | 35 | mm | |
| m4 | 41 | mm | |
| s | 7 | mm | |
| t | 18 | mm | |
| Skok | 50 | mm | |
|
Siła przytrzymania |
16000 | N | |
| Waga | 1074 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
