Opis produktu
Właściwości i zastosowanie:

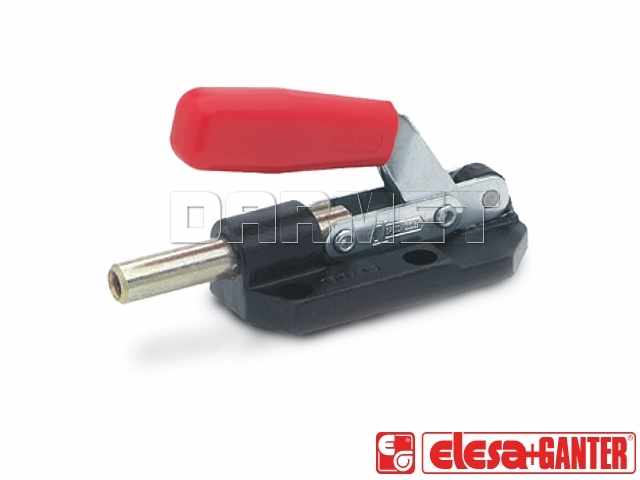

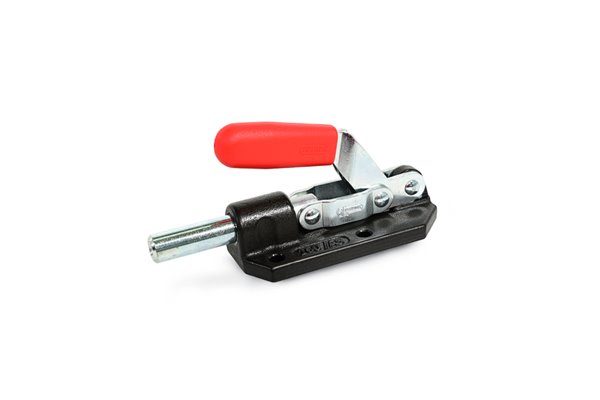

- Napinacz suwakowy ciągnąco-pchający
- Korpus i elementy gięte: stal kuta, oksydowana na czarno
- Popychacz i elementy metalowe: stal St37, cynkowana na niebiesko
- Panewka prowadząca: stal hartowana
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Napinacze suwakowe GN 842 dzięki solidnym, masywnym korpusom mogą być stosowane, gdy wymagana jest bardzo wysoka siła przytrzymania
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 35 | mm | |
| b1 | 177 | mm | |
| b2 | 70 | mm | |
| d1 | 20 | mm | |
| d2 | M12 | ||
| d3 | 8.5 | mm | |
| h1 ≈ | 118.5 | mm | |
| h2 | 50 | mm | |
| l1 | 238 | mm | |
| l2 ≈ | 222 | mm | |
| l3 | 61 | mm | |
| m1 | 50 | mm | |
| m2 | 35 | mm | |
| m3 | 50 | mm | |
| m4 | 50 | mm | |
| s | 9.5 | mm | |
| t | 22 | mm | |
| Skok | 60 | mm | |
|
Siła przytrzymania |
25000 | N | |
| Waga | 2210 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
