Opis produktu
Właściwości i zastosowanie:

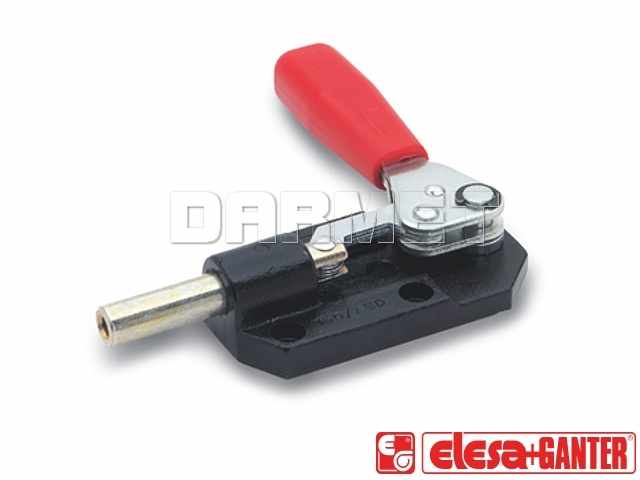

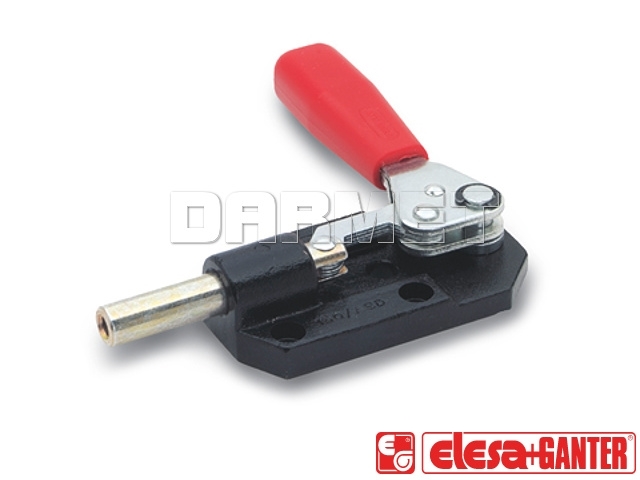

- Napinacz suwakowy ciągnąco-pchający
- Wykonanie ASD: wysuwanie trzpienia poprzez obrót dźwigni w lewą stronę
- Korpus i elementy gięte: stal hartowana C10, cynkowana na niebiesko
- Podstawa: mosiądz oksydowany na czarno
- Popychacz: stal cynkowana na niebiesko
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszystkie części ruchome są przesmarowane
- Napinacze suwakowe GN 844 wyróżniają się bardzo niewielką wysokością zabudowy przy każdym położeniu dźwigni
- Dzięki solidnej konstrukcji z kutego mosiądzu są bardzo wytrzymałe
- Dodatkowo mosiężna oprawa posiada doskonałe własności ślizgowe przy prowadzeniu popychacza

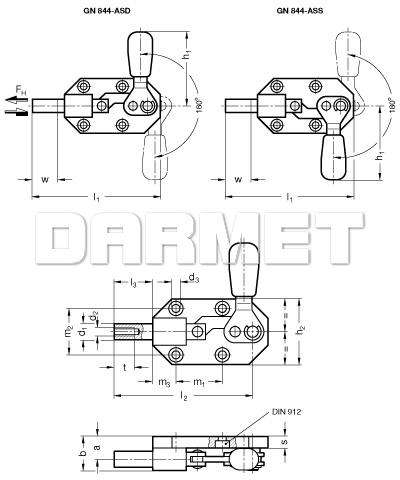

Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 15 | mm | |
| b | 25 | mm | |
| d1 | 11 | mm | |
| d2 | M6 | ||
| d3 | 5.3 | mm | |
| h1 ≈ | 79 | mm | |
| h2 | 46 | mm | |
| l1 ≈ | 117 | mm | |
| l2 ≈ | 107 | mm | |
| l3 ≈ | 32 | mm | |
| m1 | 36.5 | mm | |
| m2 | 33.5 | mm | |
| m3 | 11 | mm | |
| s | 10 | mm | |
| t | 12 | mm | |
| Skok | 30 | mm | |
|
Siła przytrzymania |
1300 | N | |
| Waga | 400 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
