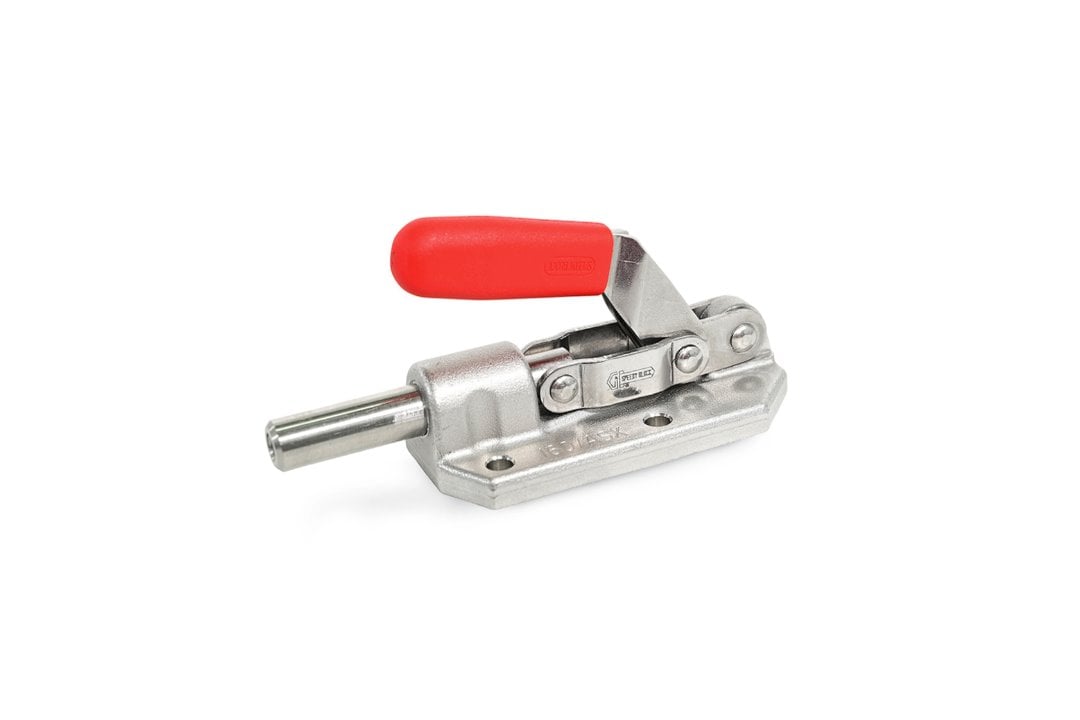

Opis produktu
Właściwości i zastosowanie:
- Typ AS: Korpus kuty
- Korpus ze stali AISI 304 z gniazdami pod śruby z łbem cylindrycznym wg. DIN 912.
- Części stalowe z blachy ze stali AISI 304
- Trzpień ze stali AISI 304
- Sworznie przegubów (nitowane) ze stali AISI 304
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane
- Napinacze suwakowe GN 842 dzięki solidnym, masywnym korpusom mogą być stosowane, gdy wymagana jest bardzo wysoka siła przytrzymania
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 842-70-AS-NI |
| Rozmiar | 70 |
| FH | 1200 N |
| a | 12 mm |
| b1 | 64 mm |
| b2 | 36 mm |
| d1 | 8.5 mm |
| d2 | M 6 |
| d3 | 4.3 mm |
| h1 ≈ | 42.5 mm |
| h2 ≈ | 19.5 mm |
| l1 | 86 mm |
| l2 ≈ | 79 mm |
| l3 | 22 mm |
| m1 | 26 mm |
| m2 | 13 mm |
| m3 | 26 mm |
| s | 6 mm |
| t | 12 mm |
| w | 20 |
| Waga | 0,17 kg |
