Opis produktu
Właściwości i zastosowanie:
- Typ AS: Korpus kuty
- Korpus ze stali AISI 304 z gniazdami pod śruby z łbem cylindrycznym wg. DIN 912.
- Części stalowe z blachy ze stali AISI 304
- Trzpień ze stali AISI 304
- Sworznie przegubów (nitowane) ze stali AISI 304
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszelkie części ruchome specjalnie przesmarowane

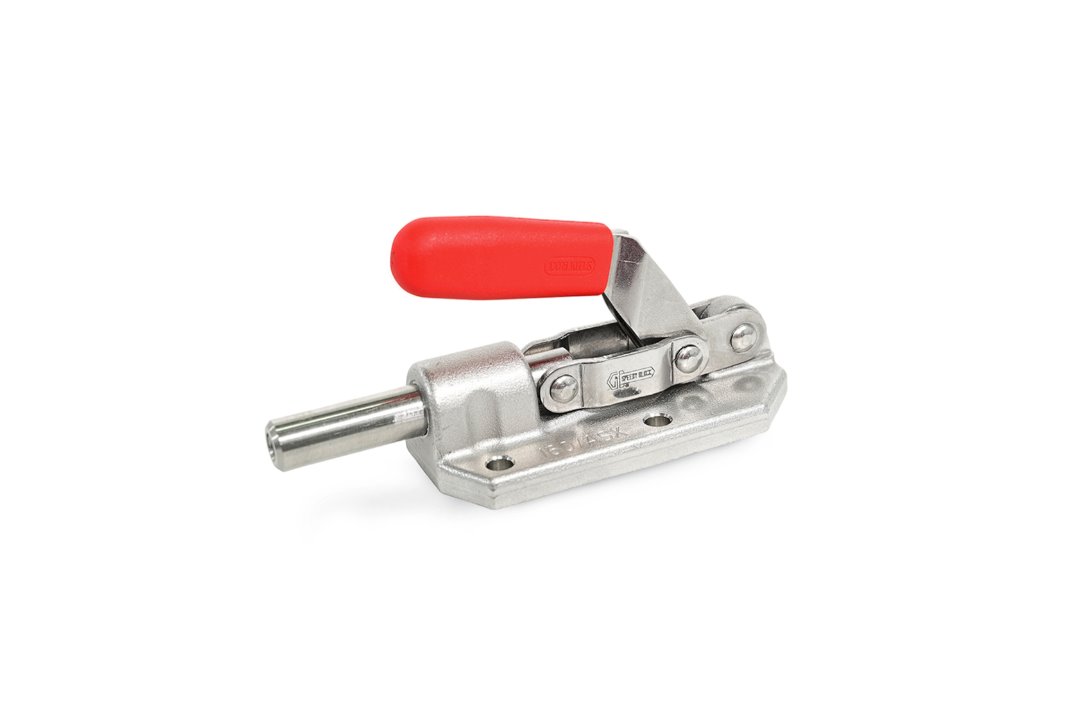

- Napinacze suwakowe GN 842 dzięki solidnym, masywnym korpusom mogą być stosowane, gdy wymagana jest bardzo wysoka siła przytrzymania
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GN 842-360-AS-NI |
| Rozmiar | 360 |
| FH | 5600 N |
| a | 25 mm |
| b1 | 90 mm |
| b2 | 45,5 mm |
| d1 | 12 mm |
| d2 | M 8 |
| d3 | 5.5 mm |
| h1 ≈ | 75 mm |
| h2 ≈ | 34,5 mm |
| l1 | 122 mm |
| l2 ≈ | 114 mm |
| l3 | 32 mm |
| m1 | 33,5 mm |
| m2 | 30 mm |
| m3 | 36,5 mm |
| s | 7 mm |
| t | 15 mm |
| w | 32 |
| Waga | 0,49 kg |
