Opis produktu
Właściwości i zastosowanie:

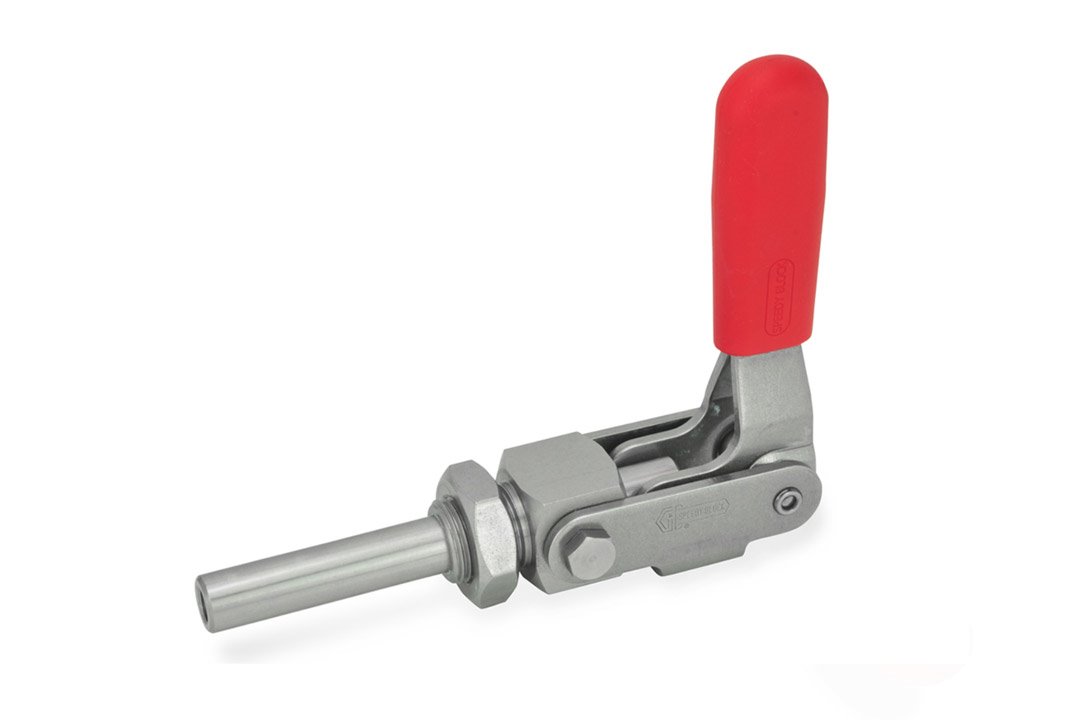

- Napinacz suwakowy ze stali nierdzewnej
- Wykonanie AS: bez kątownika mocującego
- Korpus i elementy gięte: stal nierdzewna AISI 304
- Pozostałe elementy: stal nierdzewna AISI 303
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszystkie części ruchome są przesmarowane

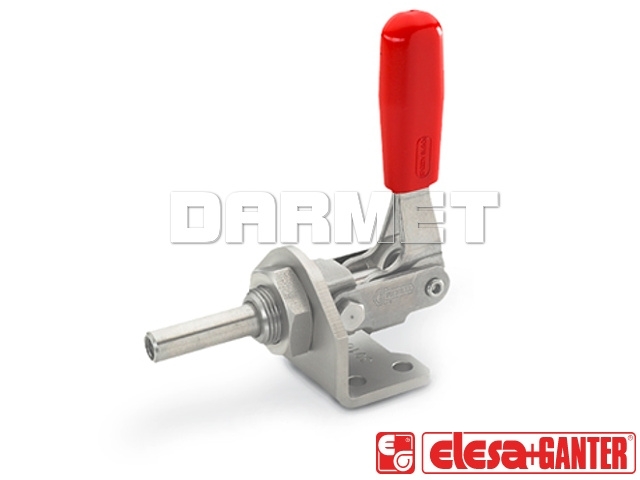

- Napinacze suwakowe GN 843.1 mogą być mocowane za pomocą kątownika (wersja ASW) lub bezpośrednio
- Nagwintowana tuleja korpusu pozwala na umieszczenie dźwigni w najodpowiedniejszym położeniu
- Napinacze GN 843.1 zastąpiły produkowane do tej pory napinacze GN 843
➕ Napinacze suwakowe
W przypadku tych napinaczy ruch wahadłowy dźwigni jest przekształcany na ruch osiowy, powodując pchanie lub ciągnięcie popychacza.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| a | - |
| b1 | - |
| b2 ≈ | 35 mm |
| d1 | 12 mm |
| d2 | M8 |
| d3 | M20 x 1.5 mm |
| d4 | - |
| h1 ≈ | 110 mm |
| h2 | - |
| h3 | 22 mm |
| l1 ≈ | 113 mm |
| l2 ≈ | 105 mm |
| l3 ≈ | 54 mm |
| l4 ≈ | 39 mm |
| l5 | - |
| m1 | - |
| m2 | - |
| m3 | - |
| s | - |
| t | 15 mm |
| Skok | 38 mm |
|
Siła przytrzymania |
5400 N |
| Waga | 331 g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
