Opis produktu
Właściwości i zastosowanie:

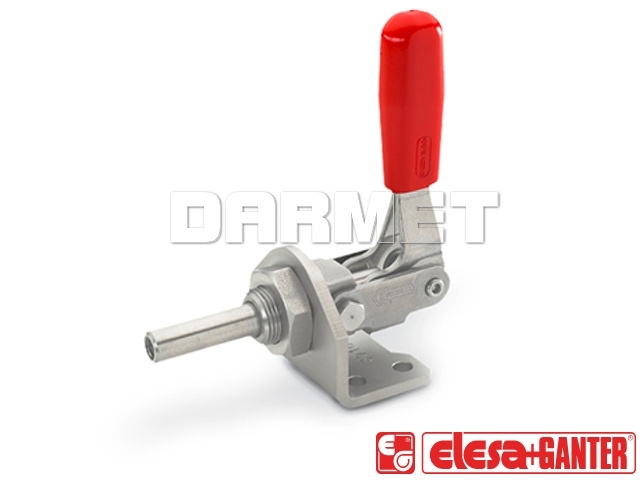

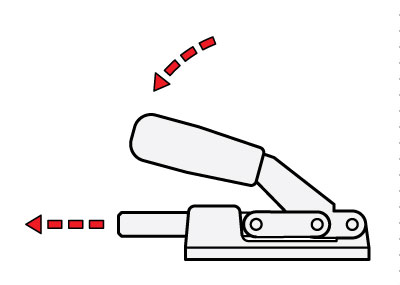

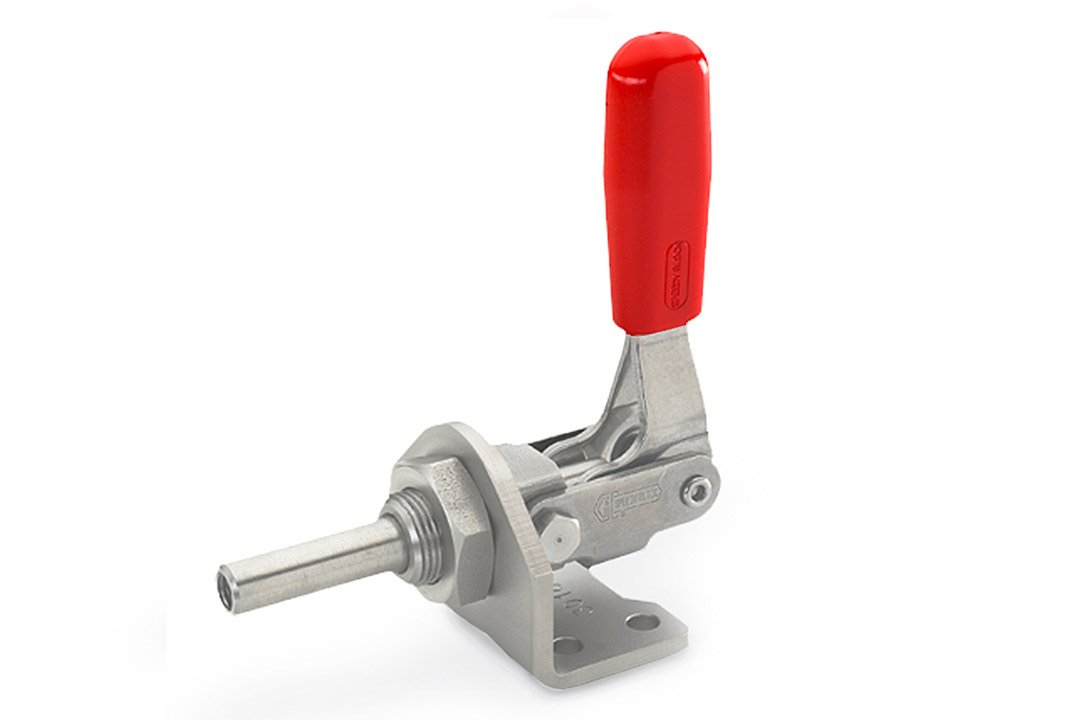

- Napinacz suwakowy
- Wykonanie ASW: z kątownikiem mocującym
- Korpus i elementy gięte: stal nierdzewna AISI 304
- Pozostałe elementy: stal nierdzewna AISI 303
- Rączka pokryta czerwonym, olejoodpornym tworzywem
- Wszystkie części ruchome są przesmarowane
- Napinacze suwakowe GN 843.1 mogą być mocowane za pomocą kątownika (wersja ASW) lub bezpośrednio
- Nagwintowana tuleja korpusu pozwala na umieszczenie dźwigni w najodpowiedniejszym położeniu
- Napinacze GN 843.1 zastąpiły produkowane do tej pory napinacze GN 843
Dane techniczne:
| Parametr | Watrość | Jedn. |
 |
|---|---|---|---|
| a | 48 | mm | |
| b1 | 75 | mm | |
| b2 ≈ | 47.6 | mm | |
| d1 | 16 | mm | |
| d2 | M10 | ||
| d3 | M24 x 2 | mm | |
| d4 | 8.5 | mm | |
| h1 ≈ | 146 | mm | |
| h2 | 75 | mm | |
| h3 | 30 | ||
| l1 ≈ | 173 | mm | |
| l2 ≈ | 162 | mm | |
| l3 ≈ | 85 | mm | |
| l4 ≈ | 68 | mm | |
| l5 | 59 | mm | |
| m1 | 59 | mm | |
| m2 | 19 | mm | |
| m3 | 25 | mm | |
| s | 5 | mm | |
| t | 18 | mm | |
| Skok | 66 | mm | |
|
Siła przytrzymania |
7000 | N | |
| Waga | 1121 | g |
Dostępności są informacyjne na podstawie danych z firmy ELESA+GANTER i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
