Opis produktu
Właściwości i zastosowanie:
- Nóż tokarski GAR2525M3-45 przeznaczony do podcięć technologicznych pod kątem 45° oraz do toczenia profilowego.
- Dokładność i powtarzalność dzięki zastosowaniu płytek PTN.
-
Pasujące płytki do noża GAR2525M3-45:
- płytka PTN-22-3.0-0,3 do podcięć technologicznych.
- płytka PTN-22-3.0-1.5R do podcięć i toczenia profilowego.
- Niskie opory skrawania.
- System mocowania opiera się na nasadzaniu płytki wewnątrz wysuniętego gniazda i zaciśnięciu go za pomocą klucza imbusowego.
-
Zastosowane akcesoria:
- Śruba mocująca: M6X20,
- Klucz: 5SMS.

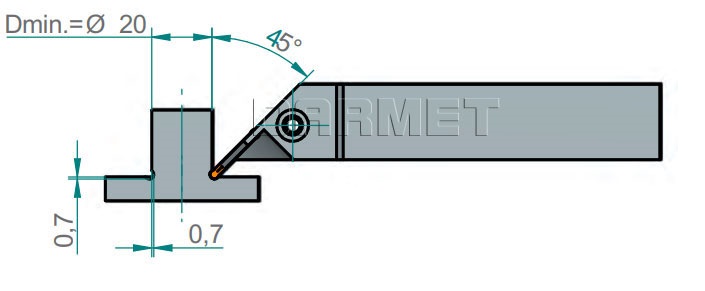

Operacje:

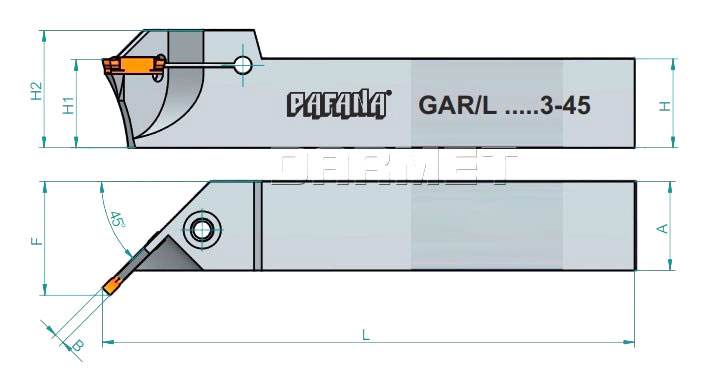

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | GAR2525M3-45 |
| A | 25 mm |
| H | 25 mm |
| H1 | 25 mm |
| H2 | 33 mm |
| L | 150 mm |
| F | 32 mm |
| B | 3 mm |
Dostępności są informacyjne na podstawie danych z firmy PAFANA i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
