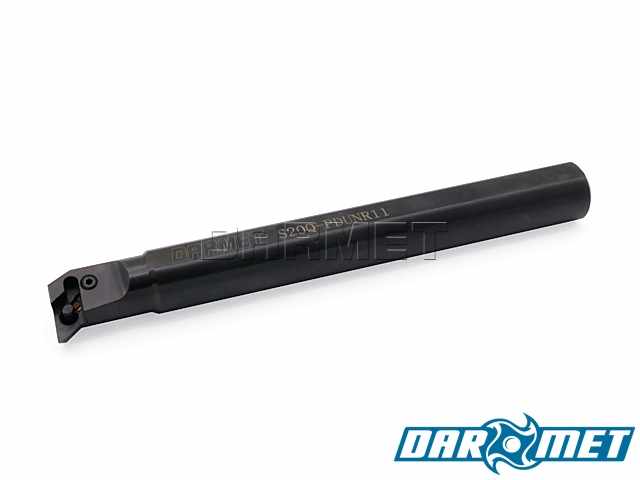

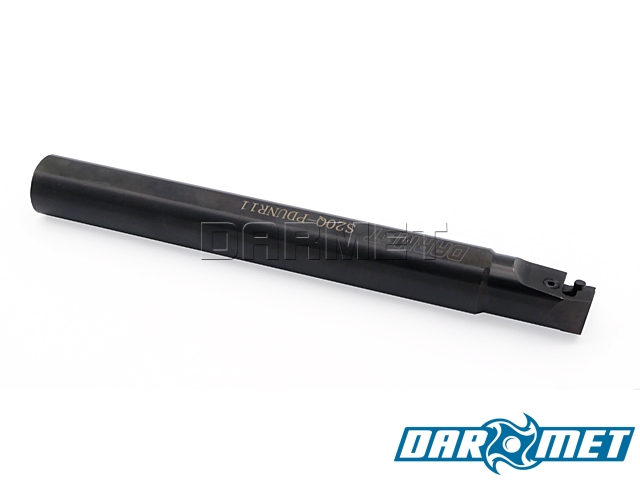

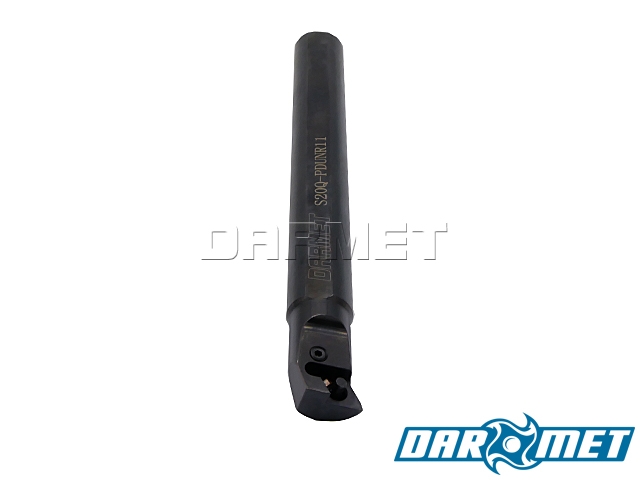

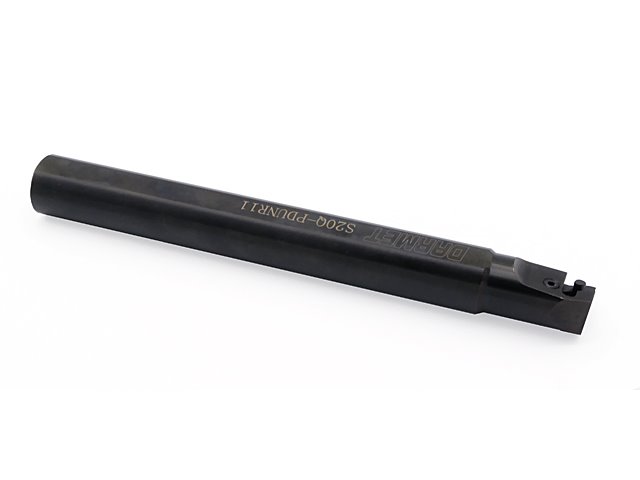

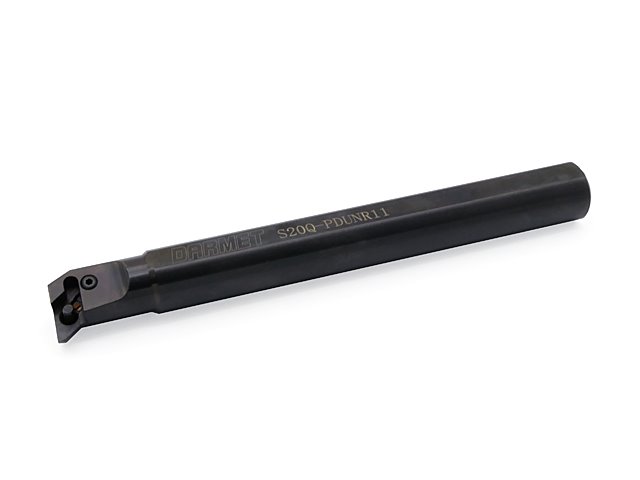

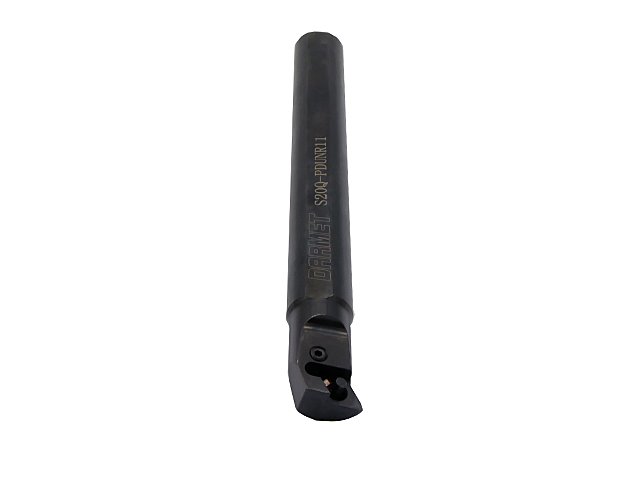

Opis produktu
Właściwości i zastosowanie:
- Nóż tokarski przeznaczony do toczenia wewnętrznego
- Stosowany przy obróbce średnio dokładnej
- System mocowania płytek: P, czyli nakładanie płytki skrawającej z otworami cylindrycznymi na kołek i dociskanie jej do wewnętrznej ściany gniazda
- Typ mocowanej płytki: DN..1104.. (DNMG, DNGG)
- Kąt przystawienia oprawki: 93°
-
Zastosowane akcesoria:
- Śruba mocująca: SSP0512B
- Klucz: WR02S
- Dźwignia kątowa: LVP3D
- Wytaczaki można mocować można mocować w oprawkach VDI typu E1 lub uchwytów z gniazdem cylindrycznym do imaków.
Operacje:

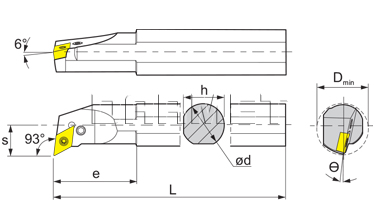

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | S20Q PDUNR11 |
| Dmin | 25 mm |
| d | 20 mm |
| L | 180 mm |
| s | 13 mm |
| Ө | -16° |
| e | 30 mm |
| płytka | DN..1104.. |
