Opis produktu
Wartości i zastosowanie:
- Płytki skrawające mają dodatni kąt przyłożenia.
- Narzędzie przeznaczone jest do pracy na tokarkach CNC, automatach tokarskich oraz tokarkach uniwersalnych.
- Stosowane do obróbki wykańczającej lub średniodokładnej, również w przypadku występowania uskoków.
- Noże cechują się niskimi oporami skrawania.

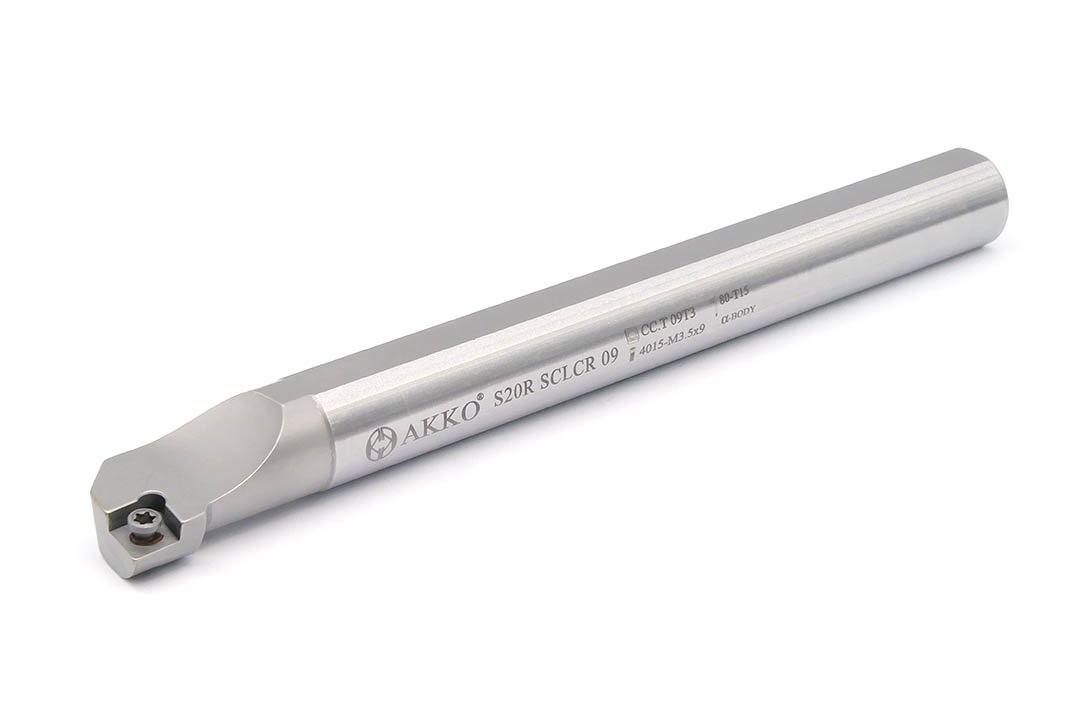

- Nóż tokarski przeznaczony do toczenia wewnętrznego
- System mocowania płytek: S
- Kształt płytki: C
- Osadzenie: prawe
- Wielkość płytki: 09
- Bez systemu chłodzenia
- Typ mocowanej płytki: CC.T 09T3
- Kąt przyłożenia: 95°

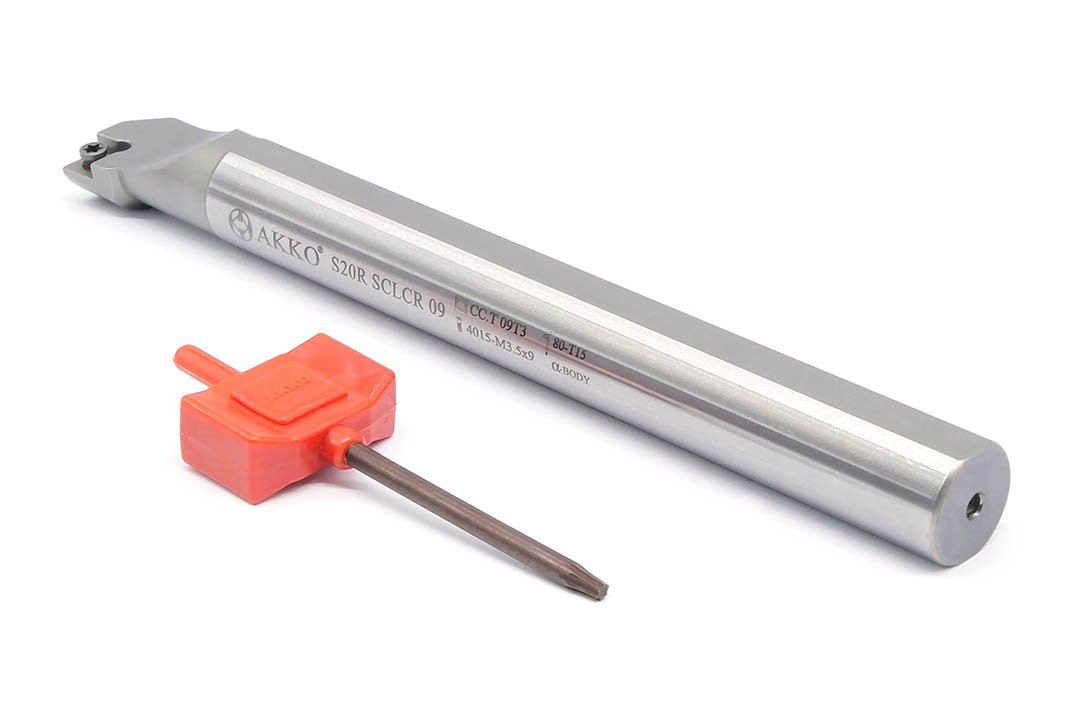

- Zastosowane akcesoria:

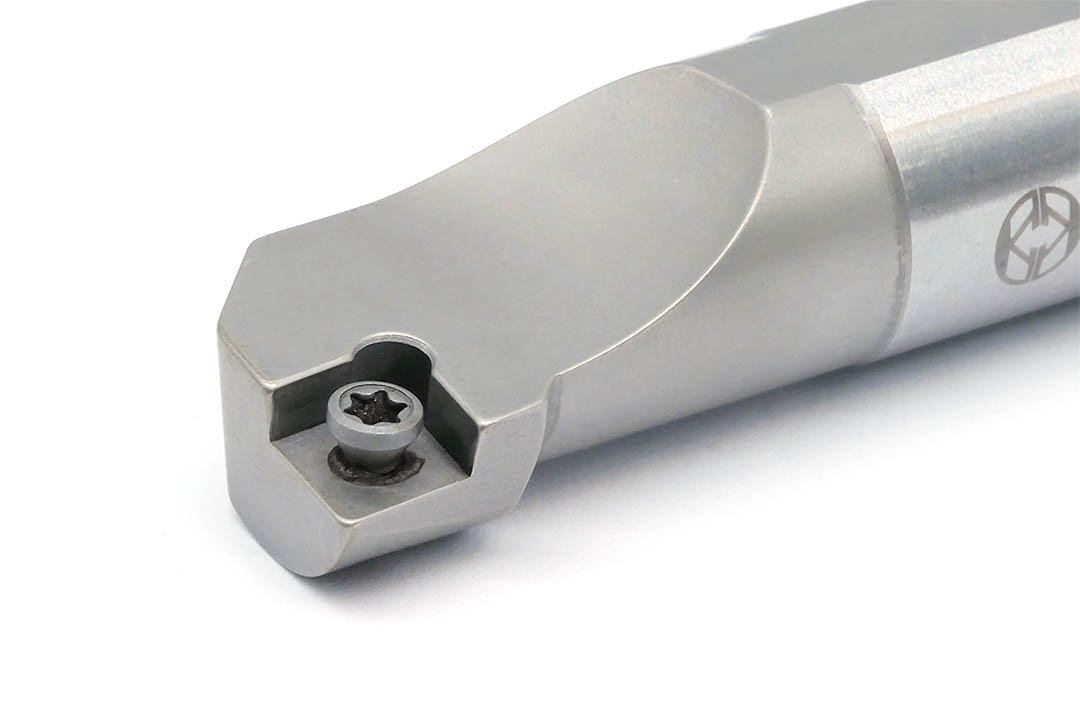

- Śruba mocująca płytkę: 4015-M3,5x9
- Klucz imbusowy: 80-T15
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| Oznaczenie | SCLCR 09 | |
| DCON | 20 | mm |
| BD | 20 | mm |
| H | 18,3 | mm |
| LU=0HN | 40 | mm |
| LF | 200 | mm |
| WF | 13 | mm |
| DMIN | ≥25 | mm |
