Opis produktu
Właściwości i zastosowanie:

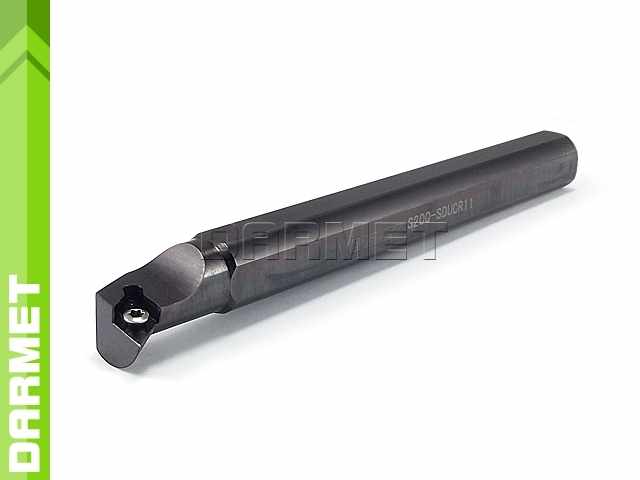

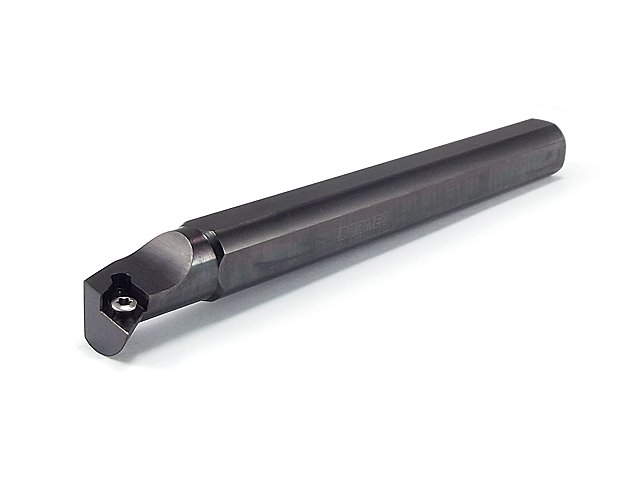

- Nóż tokarski przeznaczony do toczenia wewnętrznego.
- System mocowania płytek: S.
- Typ mocowanej płytki: DCMT 0702..
- Kąt przystawienia oprawki: 93°.
- Trzonek noża ulepszony cieplnie do 40 - 45 HRC.
- Śruba mocująca i klucz w zestawie.
- Wytaczaki można mocować można mocować w oprawkach VDI typu E1 lub uchwytów z gniazdem cylindrycznym do imaków.
Operacje tokarskie:
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | S16Q SDUCR07 |
| Dmin | 20 mm |
| ød | 16 mm |
| h | 15 mm |
| L | 180 mm |
| s | 11 mm |
| θ | -6° |
| e | 27 mm |
| Płytka | DC_T 0702__ |
Noże do toczenia wewnętrznego DARMET - Informacje techniczne
Akcesoria i części zamienne:
| Śruba mocująca | Klucz |
|---|---|
| SSSM2,5x5 | WR08T |
