Opis produktu
Właściwości i zastosowanie:

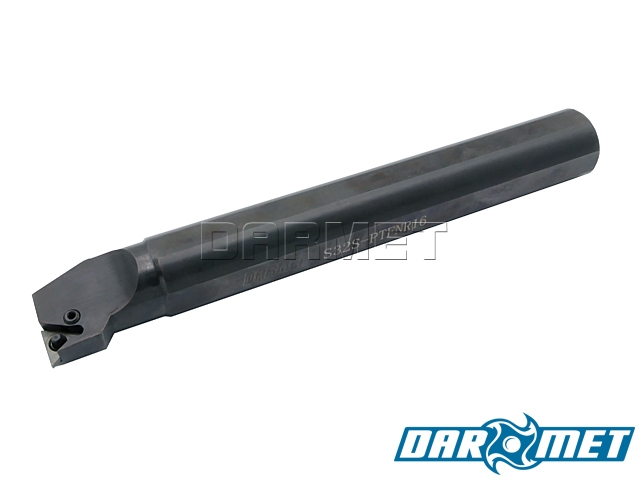

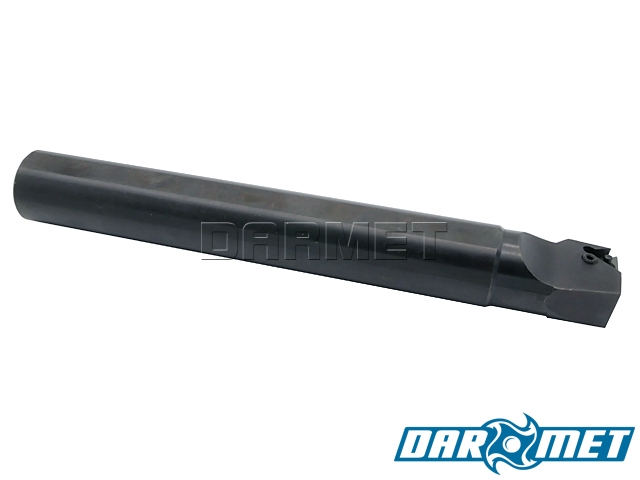

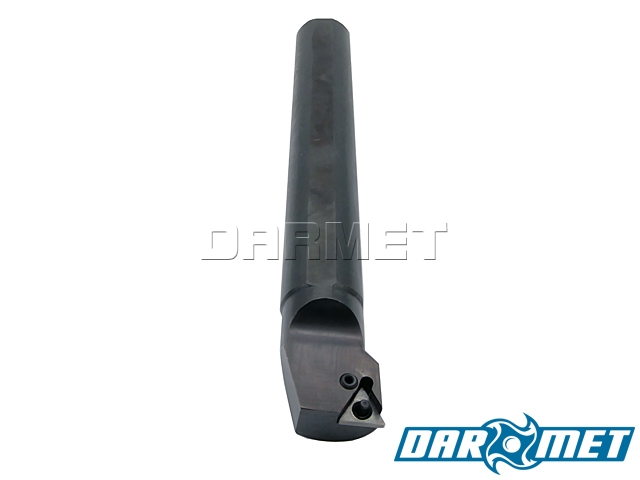

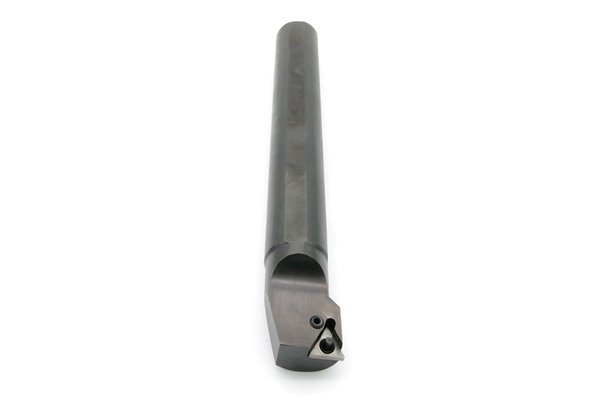

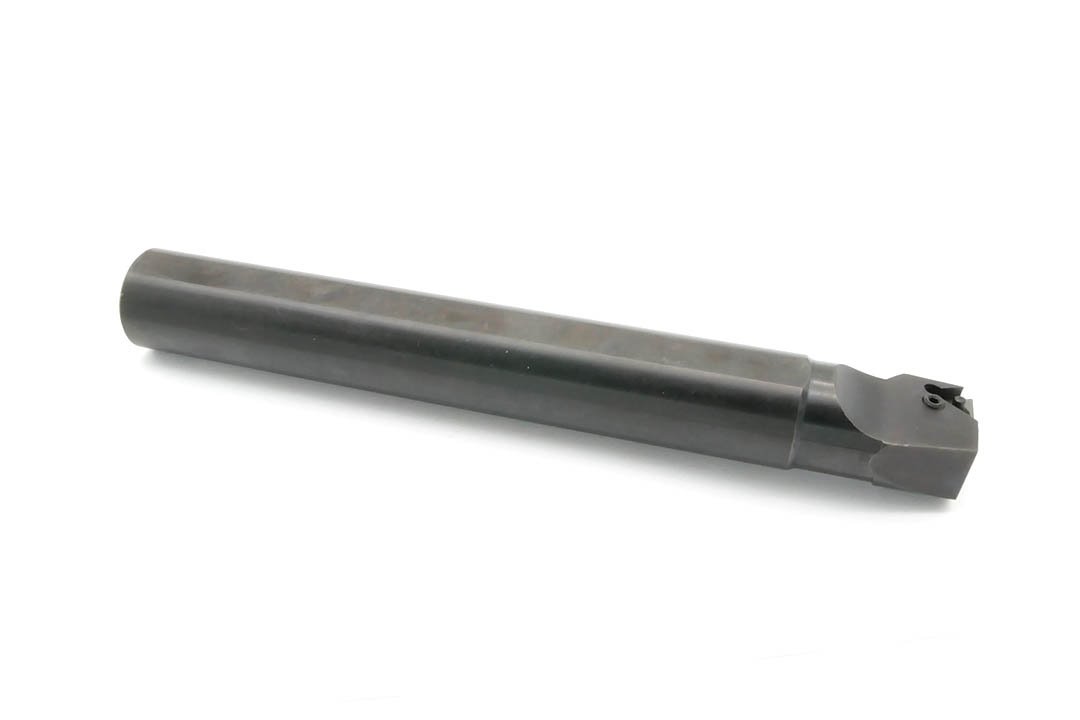

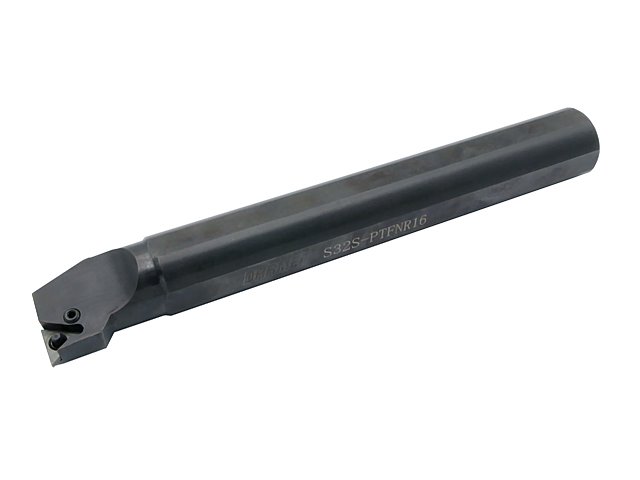

- Nóż tokarski przeznaczony do toczenia wewnętrznego.
- Stosowany przy obróbce średnio dokładnej.
- System mocowania płytek: P, czyli nakładanie płytki podporowej i skrawającej z otworami cylindrycznymi na kołek i dociskanie ich do wewnętrznej ściany gniazda.
- Typ mocowanej płytki: TN..1604.. (TNMG, TNGG, TNMP, TNUX).
- Kąt przystawienia oprawki: 90°.
- Zastosowane akcesoria:
- Wytaczaki można mocować można mocować w oprawkach VDI typu E1 lub uchwytów z gniazdem cylindrycznym do imaków.
Operacje:

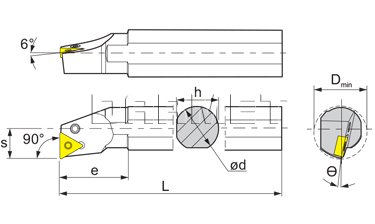

Dane techniczne:
| Parametr | Wartość |
|---|---|
| Oznaczenie | S32S PTFNR16 |
| Dmin | 44 mm |
| d | 32 mm |
| L | 250 mm |
| s | 22 mm |
| Ө | -10° |
| e | 50 mm |
| h | 30 mm |
| Płytka | TN..1604.. |
