Opis produktu
Właściwości i zastosowanie:

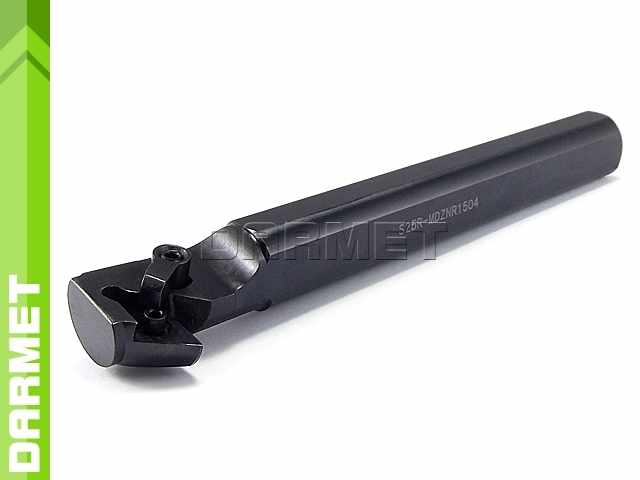

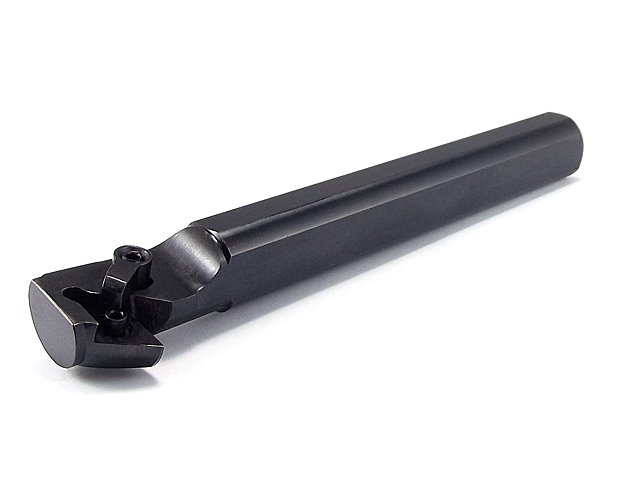

- Nóż tokarski przeznaczony do toczenia wewnętrznego.
- System mocowania płytek: M
- Typ mocowanej płytki: DNMG1504..
- Kąt przystawienia oprawki: 93°.
- Trzonek noża ulepszony cieplnie do 40 - 45HRC.
- Śruba mocująca i klucz w zestawie.
- Wytaczaki o chwycie 40 mm można mocować w oprawkach VDI typu E1 lub uchwycie do imaka z gniazdem cylindrycznym.
Operacje:
Dane techniczne:
| Parametr | Wartość | |
|---|---|---|
| Oznaczenie | S40T MDZNR15 | |
| Dmin | 50 mm | |
| ød | 40 mm | |
| h | 38 mm | |
| L | 300 mm | |
| s | 27 mm | |
| θ | 17º | |
| e | 50 mm | |
| Płytka | DN__1504__ |
Noże do toczenia wewnętrznego DARMET - Informacje techniczne
Akcesoria i części zamienne:
| Śruba mocująca | Płytka podporowa | Klucz | Łapa mocująca | Kołek mocujący |
|---|---|---|---|---|
| SCM0625 | SHMD1504 | WR03S | CPM2114 | CLM0617 |
Instrukcje obsługi
