Opis produktu
Właściwości i zastosowanie:

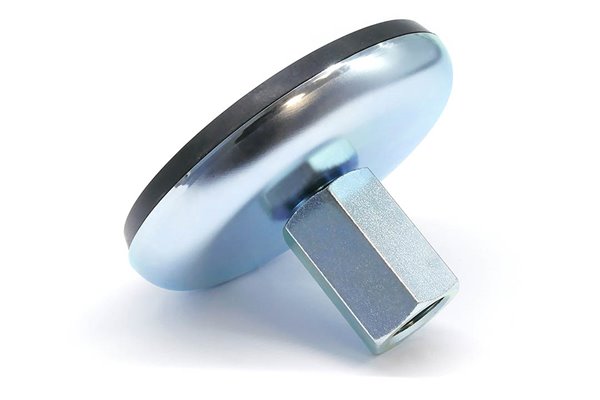

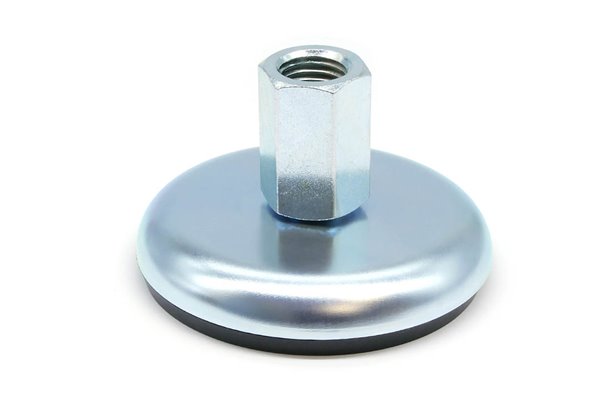

- Tuleja gwintowana ze stali ocynkowanej zakończona przegubem kulowym

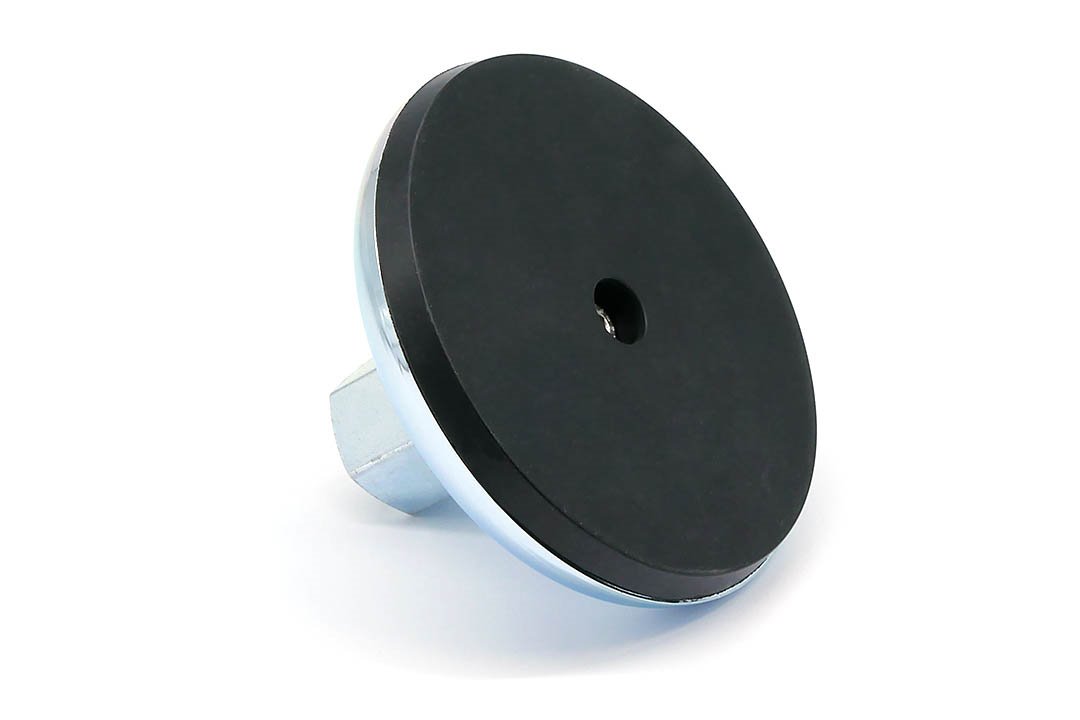

- Podkładka antypoślizgowa z gumy NBR, twardość 80±5 wg Shore A w kolorze czarnym
- Regulacja za pomocą sześciokątnego chwytu przy podstawie
- Zestaw nierozbieralny
Tabela dostępnych rozmiarów i modeli:
 |
| Oznaczenie |
d1 [mm] |
d2 |
l7 |
h1 [mm] |
h2 [mm] |
r [mm] |
A/F 6 |
r |
x min. [mm] |
| GN 30-100-M20-62-A1-X |
100 |
M 20 |
62 |
20 |
6 |
3 |
27 |
20 |
11 |
Dostępności są informacyjne na podstawie danych z firmy ELESA+Ganter i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
Instrukcje obsługi
Producent: ELESA+GANTER POLSKA SP. Z O.O.
Adres: ul. Słoneczna 42a, Stara Iwiczna | 05-500 Piaseczno
Kraj pochodzenia: Polska
Kontakt: +48 22 737 70 47, egp@elesa-ganter.com.pl
Modele CAD 2D i 3D ELESA+GANTER
Dla wielu produktów ELESA+GANTER dostępne są bezpłatne modele CAD 2D i 3D, które ułatwiają projektowanie maszyn, urządzeń i stanowisk przemysłowych.
Pliki CAD można uzyskać za pośrednictwem katalogu internetowego producenta ELESA+GANTER. Dostępność dokumentacji zależy od wybranego produktu.
